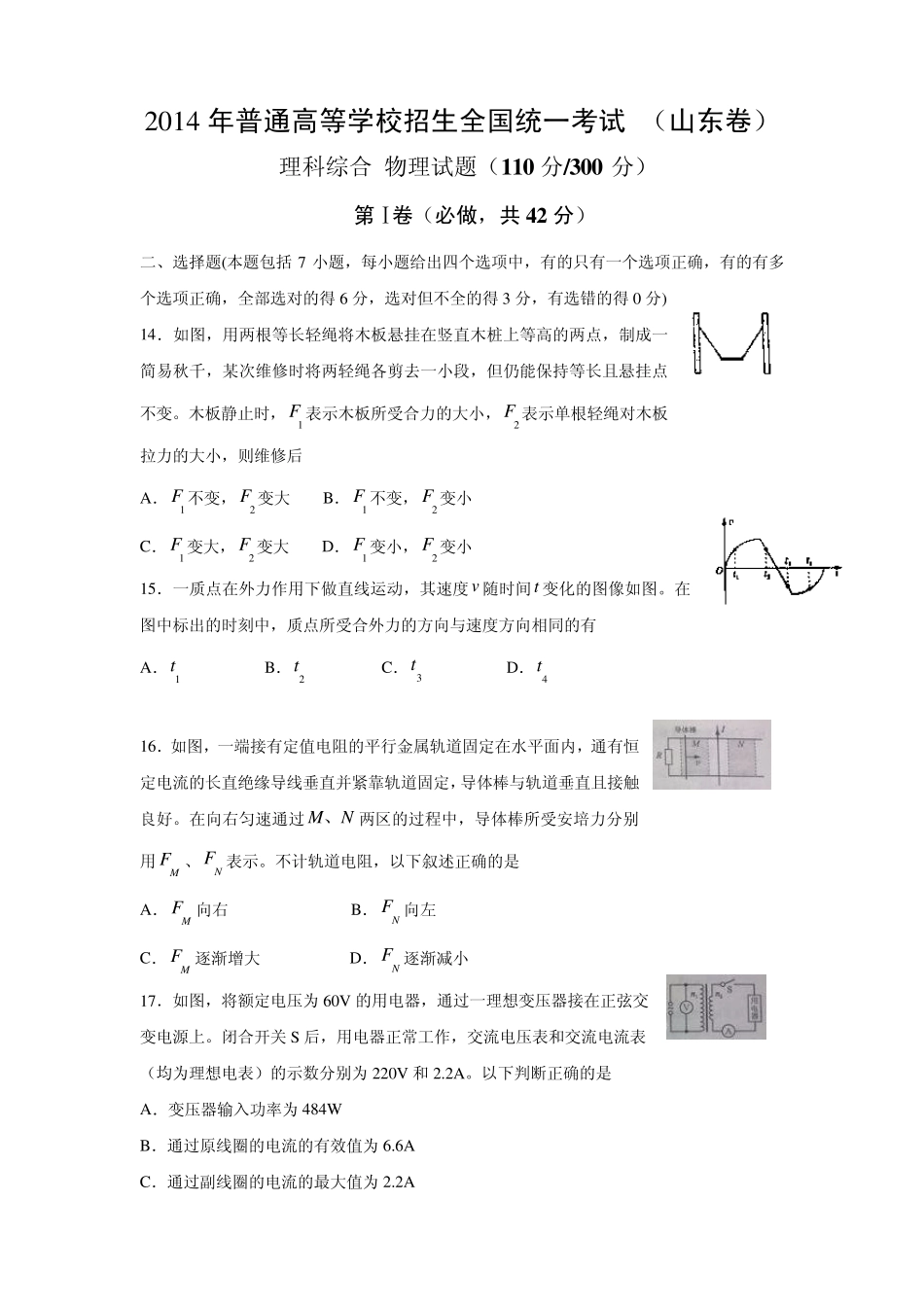

2014 年普通高等学校招生全国统一考试 （山东卷） 理科综合 物理试题（1 1 0 分/3 0 0 分） 第Ⅰ卷（必做，共 4 2 分） 二、选择题(本题包括 7 小题，每小题给出四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得 6 分，选对但不全的得 3 分，有选错的得 0 分) 14．如图，用两根等长轻绳将木板悬挂在竖直木桩上等高的两点，制成一简易秋千，某次维修时将两轻绳各剪去一小段，但仍能保持等长且悬挂点不变。木板静止时，1F 表示木板所受合力的大小，2F 表示单根轻绳对木板拉力的大小，则维修后 A．1F 不变，2F 变大 B．1F 不变，2F 变小 C．1F 变大，2F 变大 D．1F 变小，2F 变小 15．一质点在外力作用下做直线运动，其速度v 随时间t 变化的图像如图。在图中标出的时刻中，质点所受合外力的方向与速度方向相同的有 A．1t B．2t C． 3t D．4t 16．如图，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好。在向右匀速通过NM、两区的过程中，导体棒所受安培力分别用MF 、NF 表示。不计轨道电阻，以下叙述正确的是 A．MF 向右 B．NF 向左 C．MF 逐渐增大 D．NF 逐渐减小 17．如图，将额定电压为 60V 的用电器，通过一理想变压器接在正弦交变电源上。闭合开关 S 后，用电器正常工作，交流电压表和交流电流表（均为理想电表）的示数分别为 220V 和 2.2A。以下判断正确的是 A．变压器输入功率为 484W B．通过原线圈的电流的有效值为 6.6A C．通过副线圈的电流的最大值为 2.2A D．变压器原、副线圈的电流匝数比3:11:21nn 18．如图，场强大小为 E、方向竖直向下的匀强电场中有一矩形区域abcd ，水平边ab 长为s ，竖直边ad 长为 h .质量均为m 、带电量分别为q和q的两粒子，由ca、 两点先后沿ab 和cd 方向以速率0v 进入矩形区（两粒子不同时出现在电场中）。不计重力，若两粒子轨迹恰好相切，则0v 等于 A．mhqEs22 B．mhqEs2 C．mhqEs24 D．mhqEs4 19．如图，半径为 R 的均匀带正电薄球壳，其上有一小孔 A 。已知壳内的场强处处为零；壳外空间的电场与将球壳上的全部电荷集中于球心O 时在壳外产生的电场一样。一带正电的试探电荷（不计重力）才球心以初动能0kE沿 OA 方向射出。下列关于试探电荷的动能kE与离开球心的距离r 的关系图像，可能正确的是 2...
