1 2014 年普通高等学校招生全国统一考试(四川卷) 理科综合·物理 第 I卷(选择题共 42 分) 1、如图所示,甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图像，则 A、用户用电器上交流电的频率是 100Hz B、发电机输出交流电的电压有效值是 500V C、输电线的电流只由降压变压器原副线圈的匝数比决定 D、当用户用电器的总电阻增大时，输电线上损失的功率减小 2、电磁波已广泛运用于很多领域
下列关于电磁波的说法符合实际的是 A、电磁波不能产生衍射现象 B、常用的遥控器通过发出紫外线脉冲信号来遥控电视机 C、根据多普勒效应可以判断遥远天体相对于地球的运动速度
D、光在真空中运动的速度在不同惯性系中测得的数值可能不同 3、如图所示，口径较大、充满水的薄壁圆柱形浅玻璃缸底有一发光小球，则 A、小球必须位于缸底中心才能从侧面看到小球 B、小球所发的光能从水面任何区域射出 C、小球所发的光从水中进人空气后频率变大 D、小球所发的光从水中进人空气后传播速度变大 4、有一条两岸平直、河水均匀流动、流速恒为 v 的大河
小明驾着小船渡河，去程时船头指向始终与河岸垂直，回程时行驶路线与河岸垂直

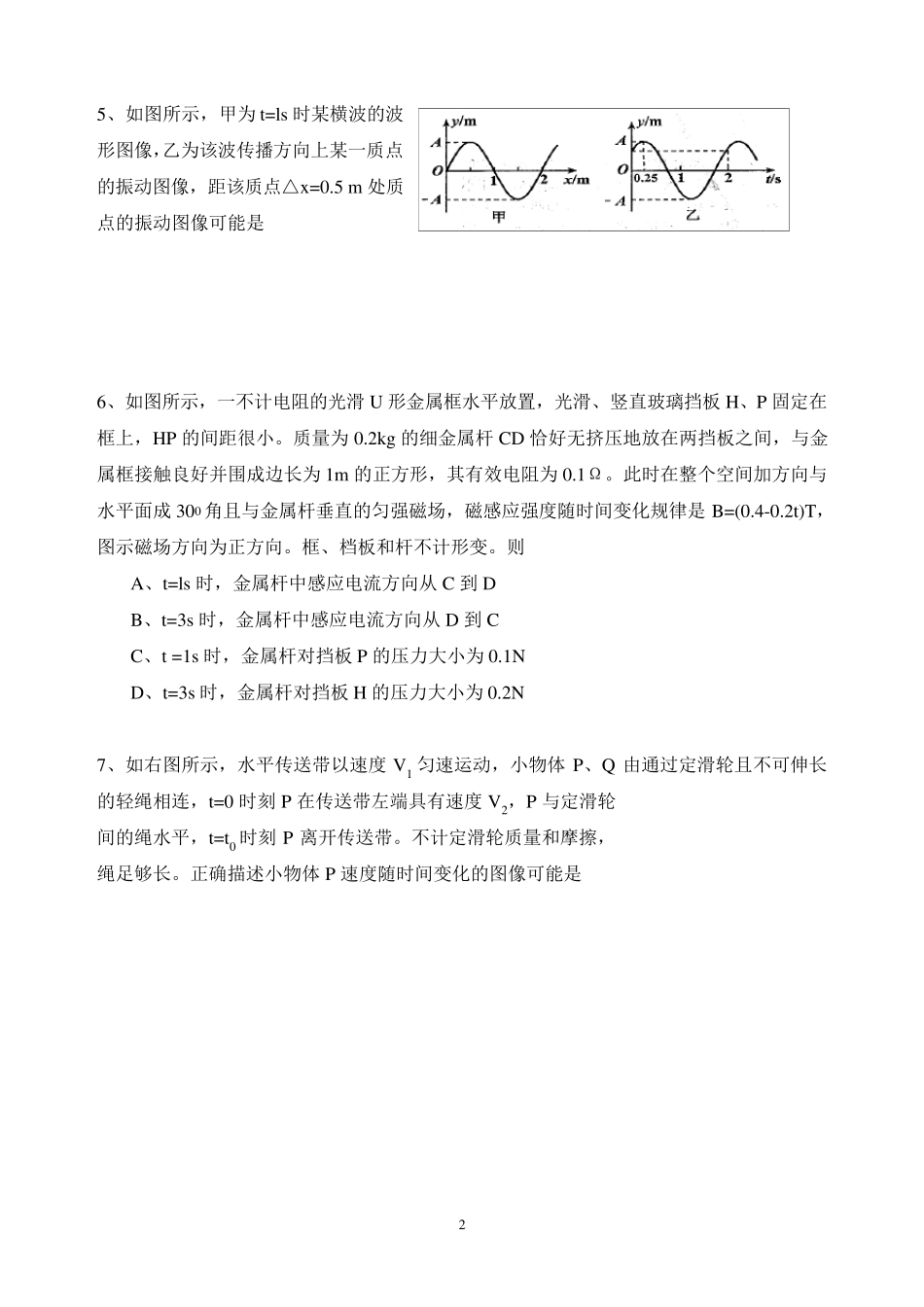

去程与回程所用时间的比值为 k，船在静水中的速度大小相同，则小船在静水中的速度大小为 2 5、如图所示，甲为t=ls 时某横波的波形图像，乙为该波传播方向上某一质点的振动图像，距该质点△x =0
5 m 处质点的振动图像可能是 6、如图所示，一不计电阻的光滑U 形金属框水平放置，光滑、竖直玻璃挡板H、P 固定在框上，HP 的间距很小
2kg 的细金属杆CD 恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1m 的正方形，其有效电阻为0
此时在整个空间加方向与水平面成300 角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B=(0
