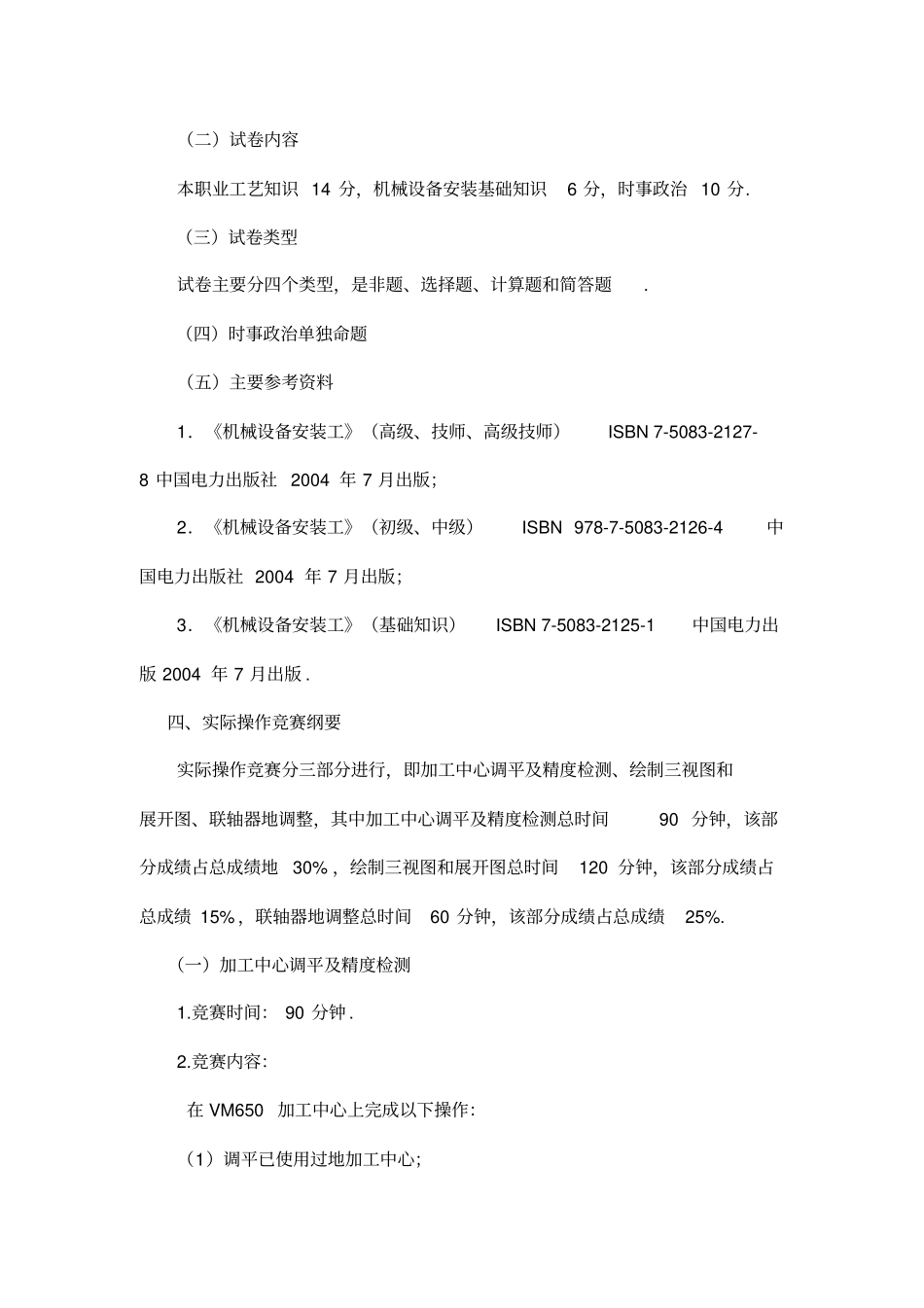

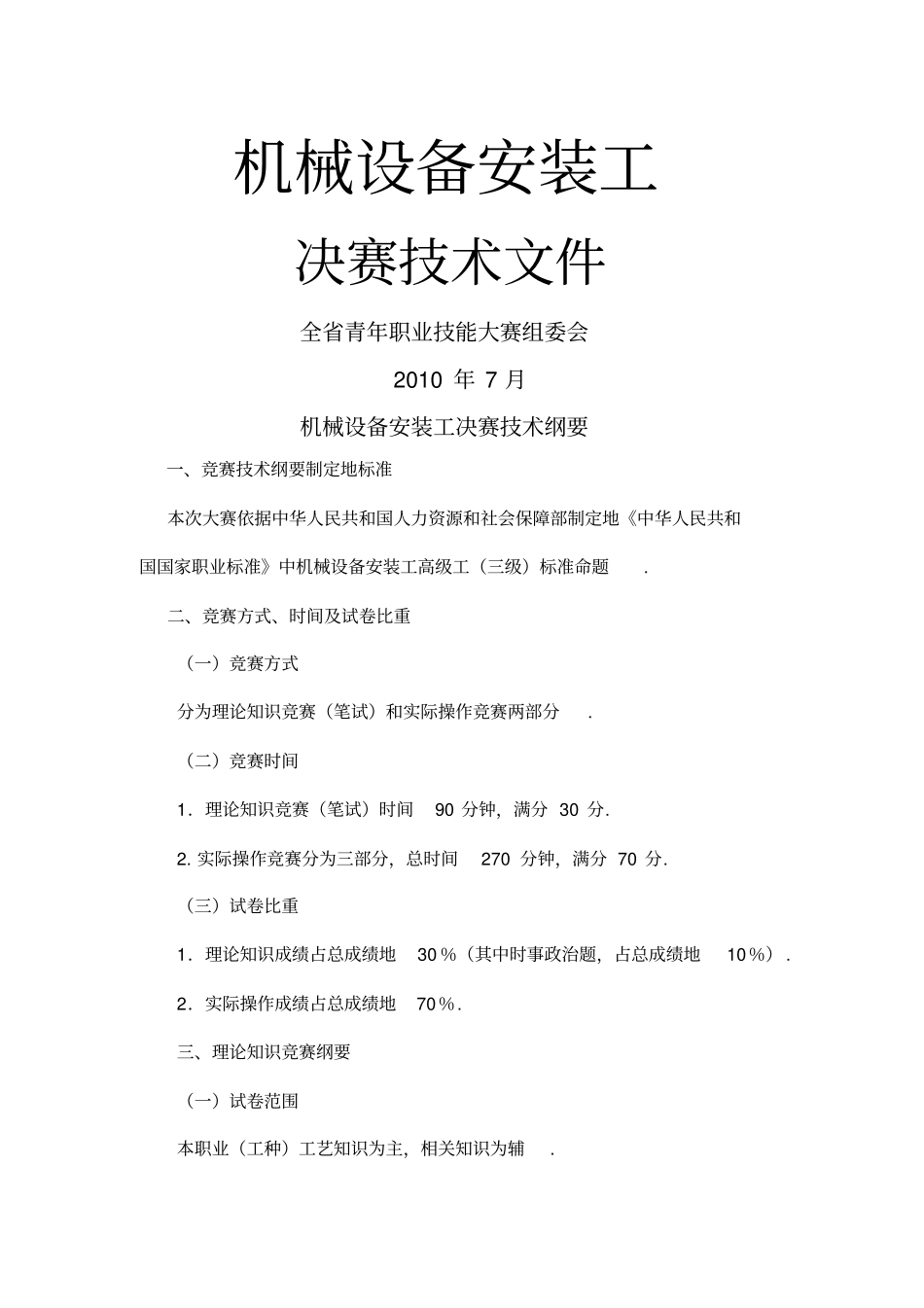

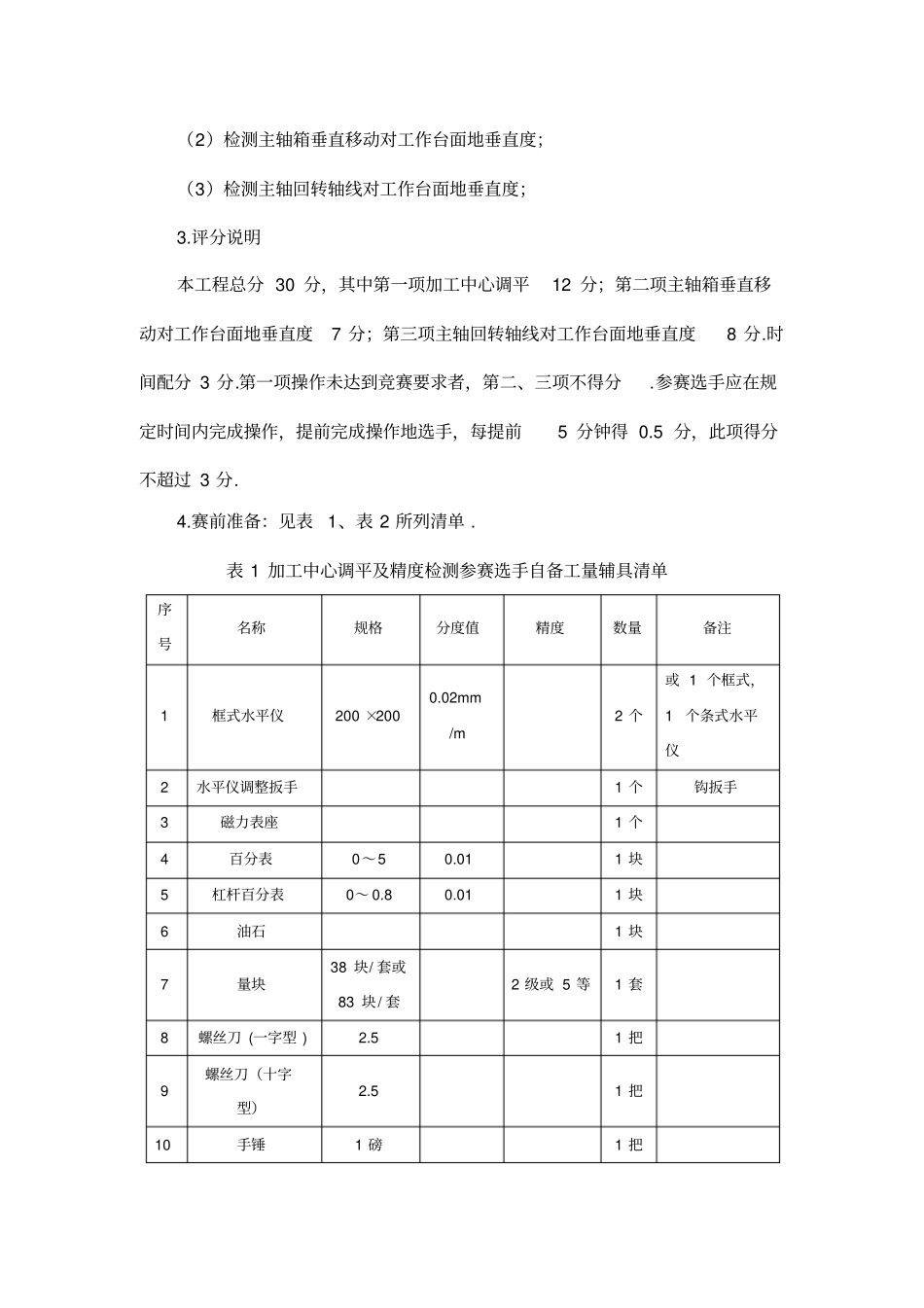

机械设备安装工决赛技术文件全省青年职业技能大赛组委会2010 年 7 月机械设备安装工决赛技术纲要一、竞赛技术纲要制定地标准本次大赛依据中华人民共和国人力资源和社会保障部制定地《中华人民共和国国家职业标准》中机械设备安装工高级工（三级）标准命题.二、竞赛方式、时间及试卷比重（一）竞赛方式分为理论知识竞赛（笔试）和实际操作竞赛两部分. （二）竞赛时间1．理论知识竞赛（笔试）时间90 分钟，满分 30 分. 2. 实际操作竞赛分为三部分，总时间270 分钟，满分 70 分. （三）试卷比重1．理论知识成绩占总成绩地30 ％（其中时事政治题，占总成绩地10％） . 2．实际操作成绩占总成绩地70％. 三、理论知识竞赛纲要（一）试卷范围本职业（工种）工艺知识为主，相关知识为辅. （二）试卷内容本职业工艺知识 14 分，机械设备安装基础知识 6 分，时事政治 10 分. （三）试卷类型试卷主要分四个类型，是非题、选择题、计算题和简答题. （四）时事政治单独命题（五）主要参考资料1．《机械设备安装工》（高级、技师、高级技师） ISBN 7-5083-2127-8 中国电力出版社 2004 年 7 月出版；2．《机械设备安装工》（初级、中级）ISBN 978-7-5083-2126-4 中国电力出版社 2004 年 7 月出版；3．《机械设备安装工》（基础知识） ISBN 7-5083-2125-1 中国电力出版 2004 年 7 月出版 .四、实际操作竞赛纲要实际操作竞赛分三部分进行，即加工中心调平及精度检测、绘制三视图和展开图、联轴器地调整，其中加工中心调平及精度检测总时间90 分钟，该部分成绩占总成绩地30% ，绘制三视图和展开图总时间120 分钟，该部分成绩占总成绩 15% ，联轴器地调整总时间60 分钟，该部分成绩占总成绩25%.（一）加工中心调平及精度检测1.竞赛时间： 90 分钟 . 2.竞赛内容：在 VM650 加工中心上完成以下操作：（1）调平已使用过地加工中心；（2）检测主轴箱垂直移动对工作台面地垂直度；（3）检测主轴回转轴线对工作台面地垂直度；3.评分说明本工程总分 30 分，其中第一项加工中心调平12 分；第二项主轴箱垂直移动对工作台面地垂直度7 分；第三项主轴回转轴线对工作台面地垂直度8 分.时间配分 3 分.第一项操作未达到竞赛要求者，第二、三项不得分.参赛选手应在规定时间内完成操作，提前完成操作地选手，每提前5 分钟得 0.5 分，此项得分不超过 3 分.4.赛前准备：见表1、表 2 所列清单 .表 1 加工中心...
