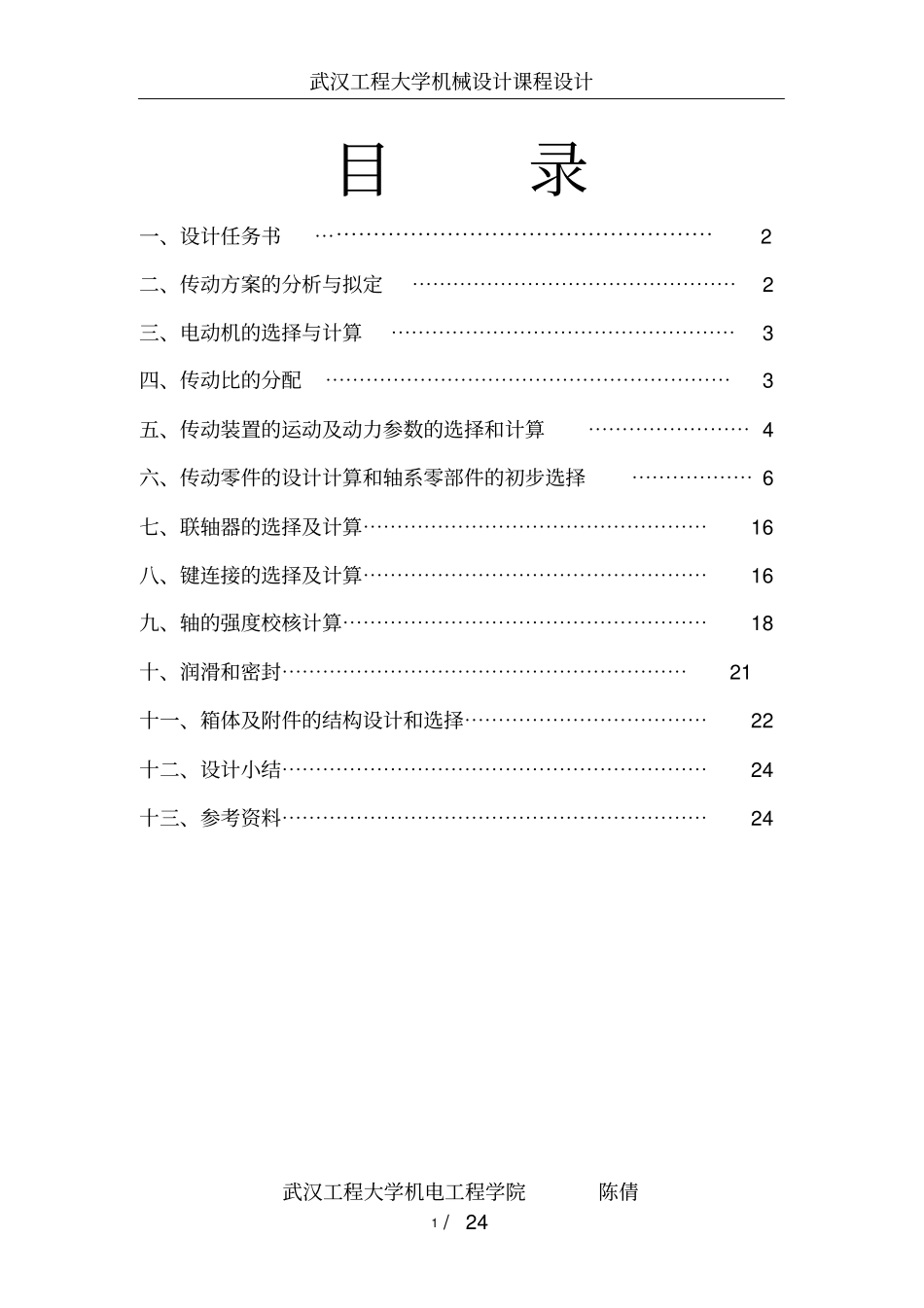

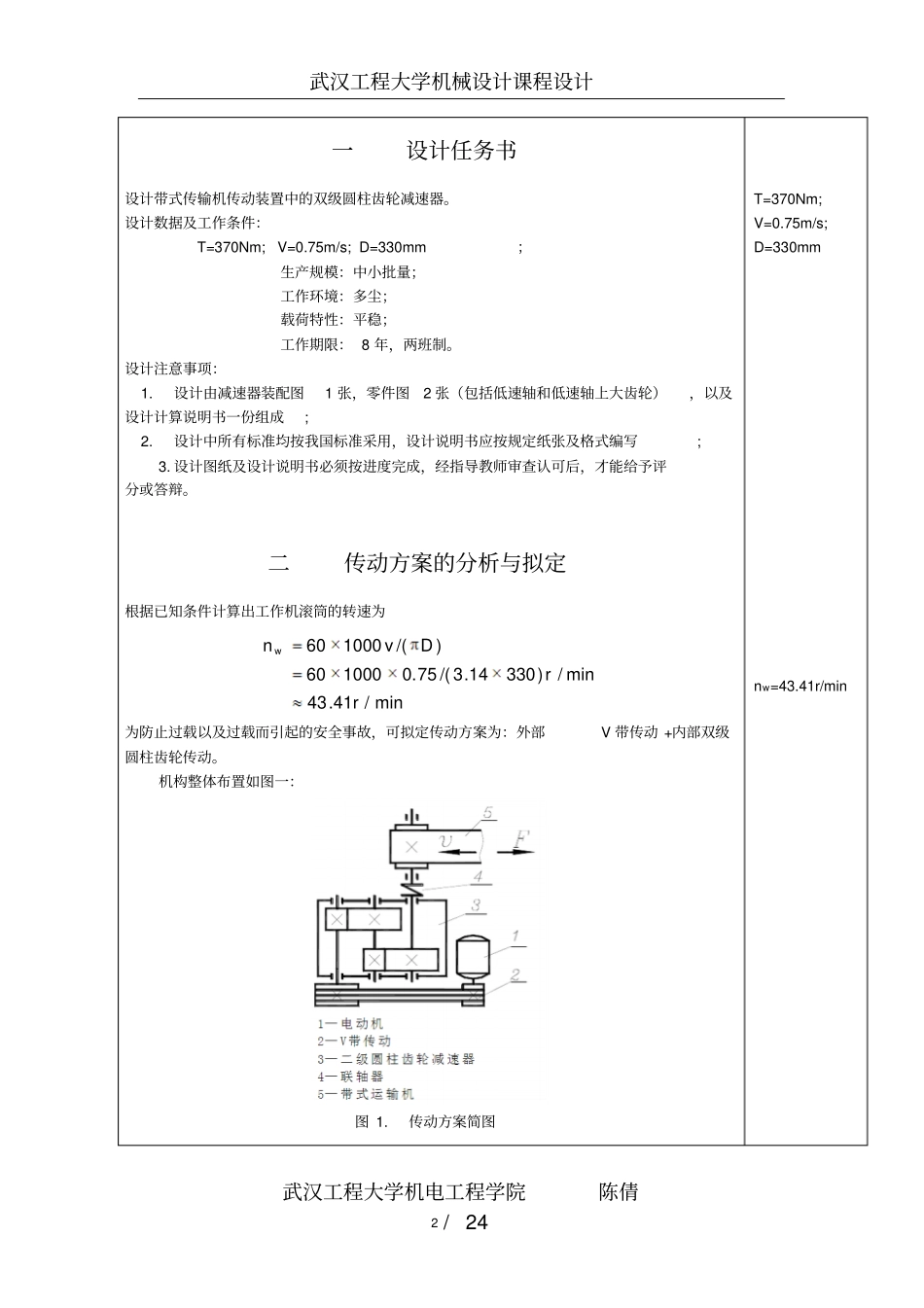

武汉工程大学机械设计课程设计设计计算说明书题目 : 双级展开式圆柱齿轮减速器专业 : 机械电子 工程班级: 03 班姓名 : 陈倩学号 : 1203120302 指导教师 : 秦襄培武汉工程大学机电工程学院 2015年 1 月 7 日武汉工程大学机械设计课程设计武汉工程大学机电工程学院陈倩1 / 24 目录一、设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二、传动方案的分析与拟定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 三、电动机的选择与计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 四、传动比的分配⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 五、传动装置的运动及动力参数的选择和计算⋯⋯⋯⋯⋯⋯⋯⋯ 4 六、传动零件的设计计算和轴系零部件的初步选择⋯⋯⋯⋯⋯⋯ 6 七、联轴器的选择及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 八、键连接的选择及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 九、轴的强度校核计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 十、润滑和密封⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 十一、箱体及附件的结构设计和选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22 十二、设计小结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 十三、参考资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 武汉工程大学机械设计课程设计武汉工程大学机电工程学院陈倩2 / 24 一设计任务书设计带式传输机传动装置中的双级圆柱齿轮减速器。设计数据及工作条件: T=370Nm; V=0.75m/s; D=330mm;生产规模:中小批量;工作环境:多尘;载荷特性:平稳;工作期限: 8 年,两班制。设计注意事项: 1.设计由减速器装配图1 张,零件图2 张(包括低速轴和低速轴上大齿轮),以及设计计算说明书一份组成; 2.设计中所有标准均按我国标准采用,设计说明书应按规定纸张及格式编写; 3. 设计图纸及设计说明书必须按进度完成,经指导教师审查认可后,才能给予评分或答辩。二传动方案的分析与拟定根据已知条件计算出工作机滚筒的转速为min/41.43min/)33014.3/(75.0100060)/(100060rrDvn w为防止过载以及过载而引起的安全事故,可拟定传动方案为:外部V 带传动 +内部双级圆柱齿轮传动。机构整体布置如图一:图 1. 传动方案简图T=370Nm; V=0.75m/s; D=330mm nw=43.41r/min 武汉工程大学机械设计课程设计武汉工程大学机电工程学院陈倩3 / 24 三电动机的选择与计算1.电动机的类型选择根据动力源和工作条件,选用Y系列三...
