机械设计大作业——千斤顶VIP免费

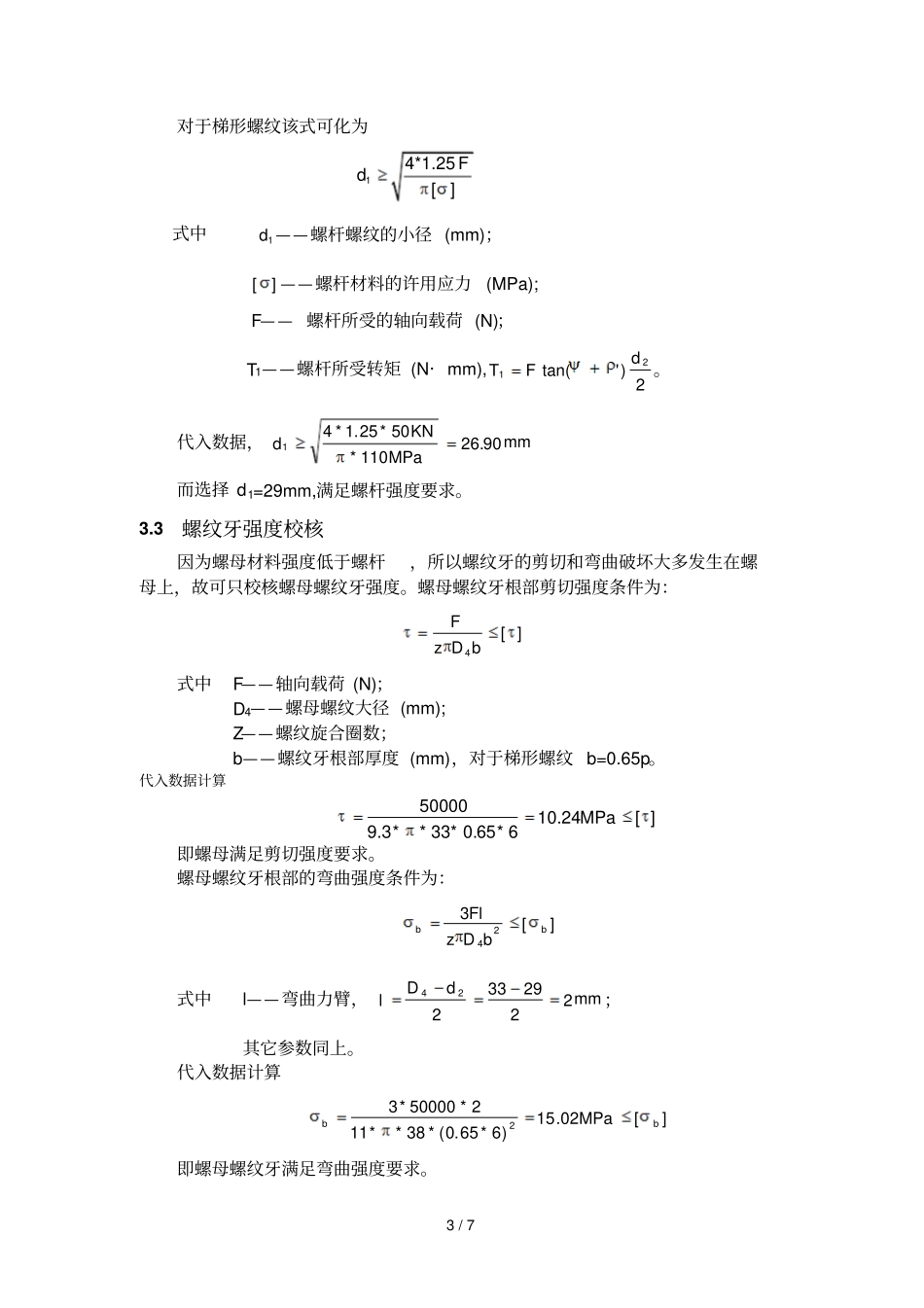

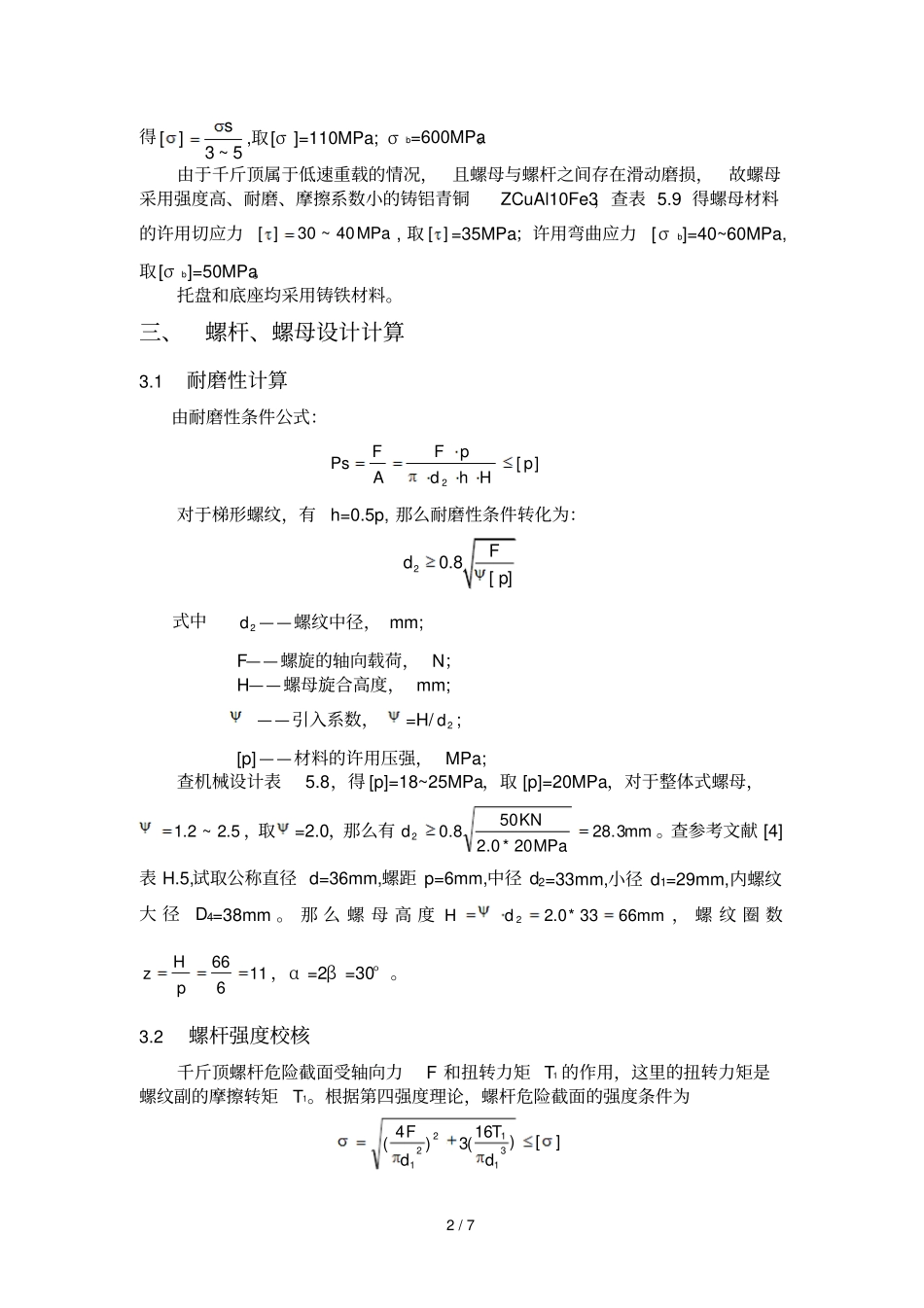

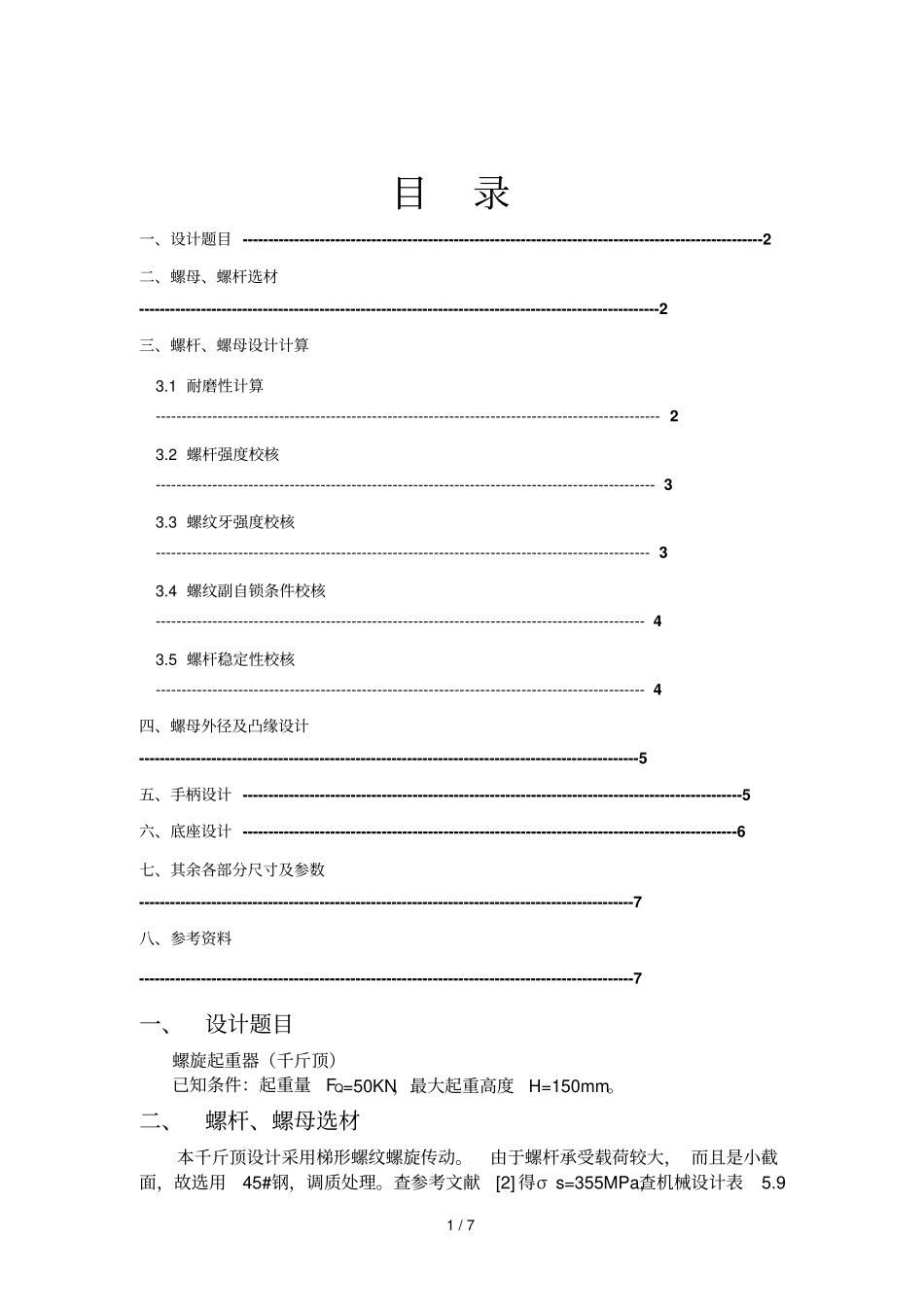

1 / 7 目录一、设计题目 -----------------------------------------------------------------------------------------------------2二、螺母、螺杆选材-----------------------------------------------------------------------------------------------------2三、螺杆、螺母设计计算3.1 耐磨性计算-------------------------------------------------------------------------------------------------- 23.2 螺杆强度校核------------------------------------------------------------------------------------------------- 33.3 螺纹牙强度校核------------------------------------------------------------------------------------------------ 33.4 螺纹副自锁条件校核----------------------------------------------------------------------------------------------- 4 3.5 螺杆稳定性校核----------------------------------------------------------------------------------------------- 4四、螺母外径及凸缘设计-------------------------------------------------------------------------------------------------5五、手柄设计 -------------------------------------------------------------------------------------------------5六、底座设计 ------------------------------------------------------------------------------------------------6七、其余各部分尺寸及参数------------------------------------------------------------------------------------------------7八、参考资料------------------------------------------------------------------------------------------------7一、设计题目螺旋起重器（千斤顶）已知条件：起重量FQ=50KN，最大起重高度H=150mm。二、螺杆、螺母选材本千斤顶设计采用梯形螺纹螺旋传动。由于螺杆承受载荷较大， 而且是小截面，故选用45#钢，调质处理。查参考文献[2] 得σ s=355MPa,查机械设计表5.92 / 7 得5~3][s ,取[σ ]=110MPa; σb=600MPa。由于千斤顶属于低速重载的情况，且螺母与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜ZCuAl10Fe3，查表 5.9 得螺母材料的许用切应力MPa40~30][, 取][=35MPa；许用弯曲应力[σb]=40~60MPa,取[σb]=50MPa。托盘和底座均采用铸铁材料。三、螺杆、螺母设计计算3.1耐磨性计...
