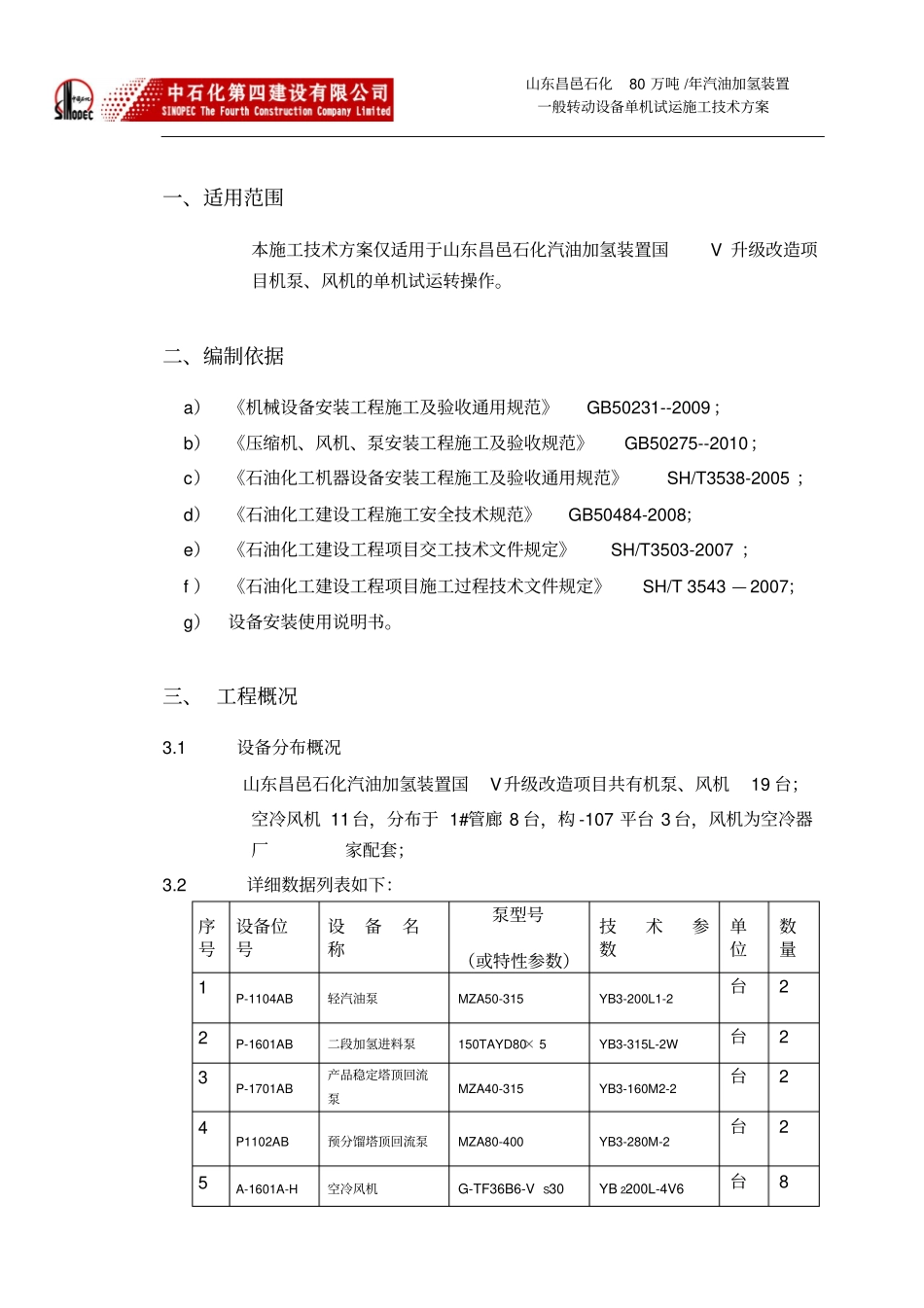

山东昌邑石化80 万吨 /年汽油加氢装置一般转动设备单机试运施工技术方案一、适用范围本施工技术方案仅适用于山东昌邑石化汽油加氢装置国V 升级改造项目机泵、风机的单机试运转操作。二、编制依据a）《机械设备安装工程施工及验收通用规范》 GB50231--2009 ；b）《压缩机、风机、泵安装工程施工及验收规范》 GB50275--2010；c）《石油化工机器设备安装工程施工及验收通用规范》 SH/T3538-2005 ；d）《石油化工建设工程施工安全技术规范》 GB50484-2008；e）《石油化工建设工程项目交工技术文件规定》 SH/T3503-2007 ；f ）《石油化工建设工程项目施工过程技术文件规定》 SH/T 3543 — 2007；g）设备安装使用说明书。三、 工程概况3.1 设备分布概况山东昌邑石化汽油加氢装置国V升级改造项目共有机泵、风机19 台；空冷风机 11台，分布于 1#管廊 8 台，构 -107 平台 3 台，风机为空冷器厂家配套；3.2 详细数据列表如下：序号设备位号设备名称泵型号（或特性参数）技术参数单位数量1 P-1104AB 轻汽油泵MZA50-315 YB3-200L1-2台2 2 P-1601AB 二段加氢进料泵150TAYD80× 5 YB3-315L-2W台2 3 P-1701AB 产品稳定塔顶回流泵MZA40-315 YB3-160M2-2台2 4 P1102AB 预分馏塔顶回流泵MZA80-400 YB3-280M-2台2 5 A-1601A-H 空冷风机G-TF36B6-VS30YB 2200L-4V6台8 山东昌邑石化80 万吨 /年汽油加氢装置一般转动设备单机试运施工技术方案6 A-1701 空冷风机G-TF24B4-VS11YB 2160M-4V6台1 7 A-1702AB 空冷风机G-TF36B6-VS30YB 2200L-6V6台28 K-1601二段循环氢压缩机BCL456+BCL456YZYKS560-2台1 3.3 试运介质选用水做试运介质时，由安装单位负责试运，试运所需的动力、油料等由建设单位供应；工作介质比重小于水的离心泵用水进行试运时，控制电机电流不得超过额定值。四、试运行前的准备4.1 试运行前的要求4.1.1 应在辅助水箱内添加适量的水。4.1.2 设备本体及场地应清理干净。4.1.3 设备安装合格，润滑油及冷却水系统畅通，具备试运转条件。4.1.4 轴承油润滑脂应加适量。4.1.5 与设备连接的物料管线应施工完毕。4.1.6 施工自检记录均应整理完毕，交甲方签字。4.1.7 测试工具应齐备。4.1.8 泵进出管道上的阀门应全打开。4.2 试运转前的检查4.2.1 已按要求加注适量的润滑油脂。4.2.2 每个紧固件紧固完毕，无松动现象。4.2.3 泵进出口处应拆开，检查内部有无异物。4.2.4 盘车三周以上，检查有...
