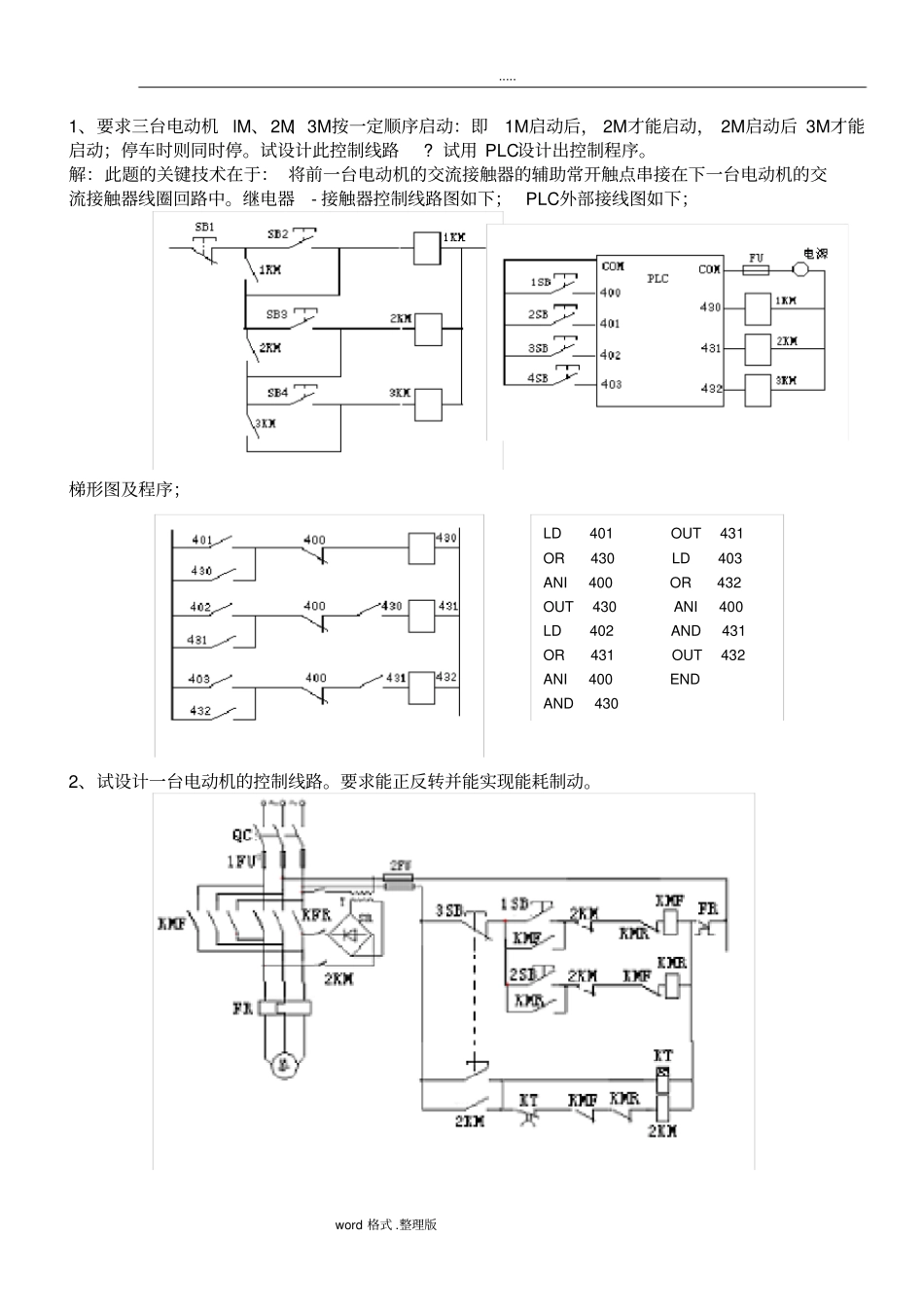

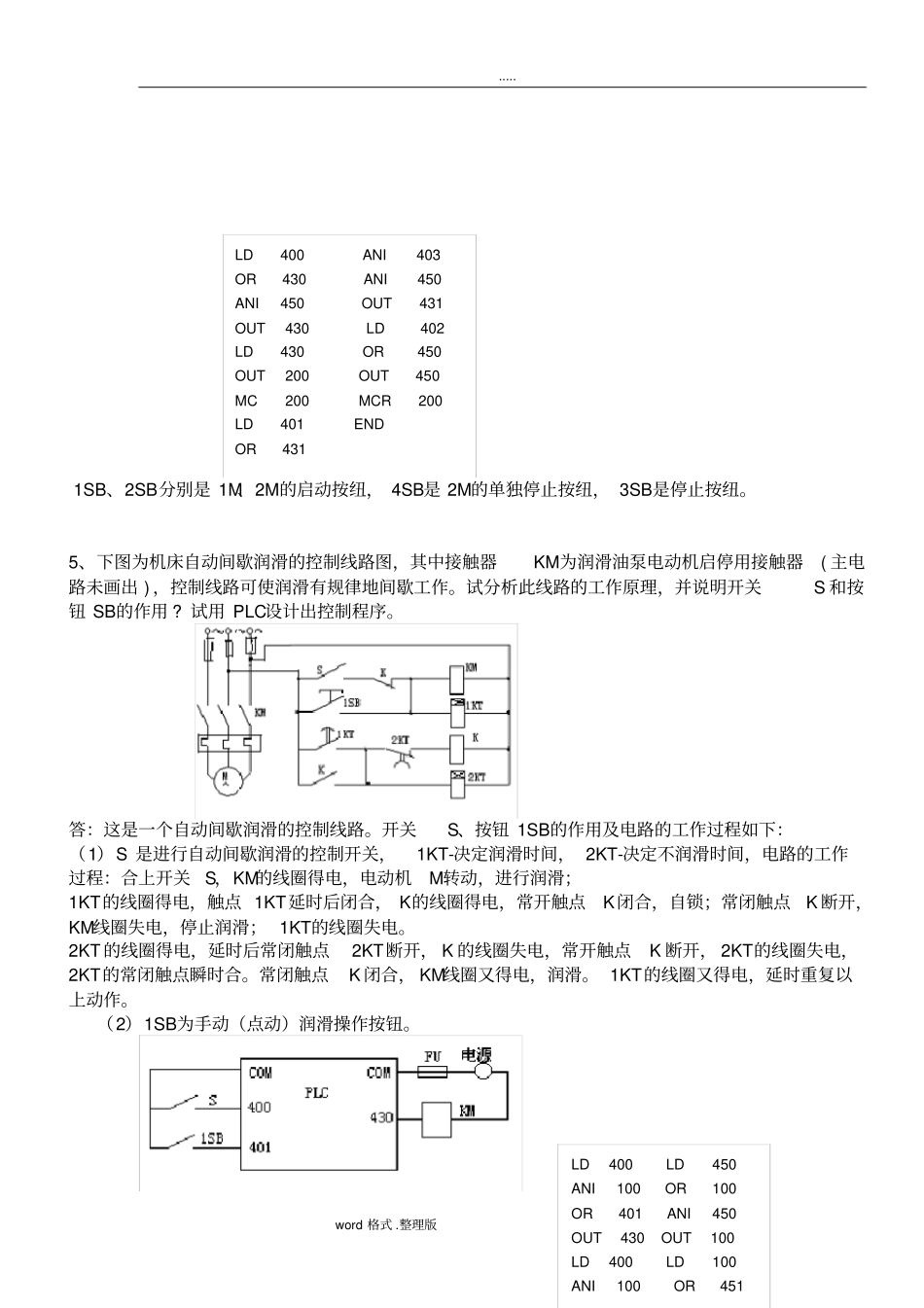

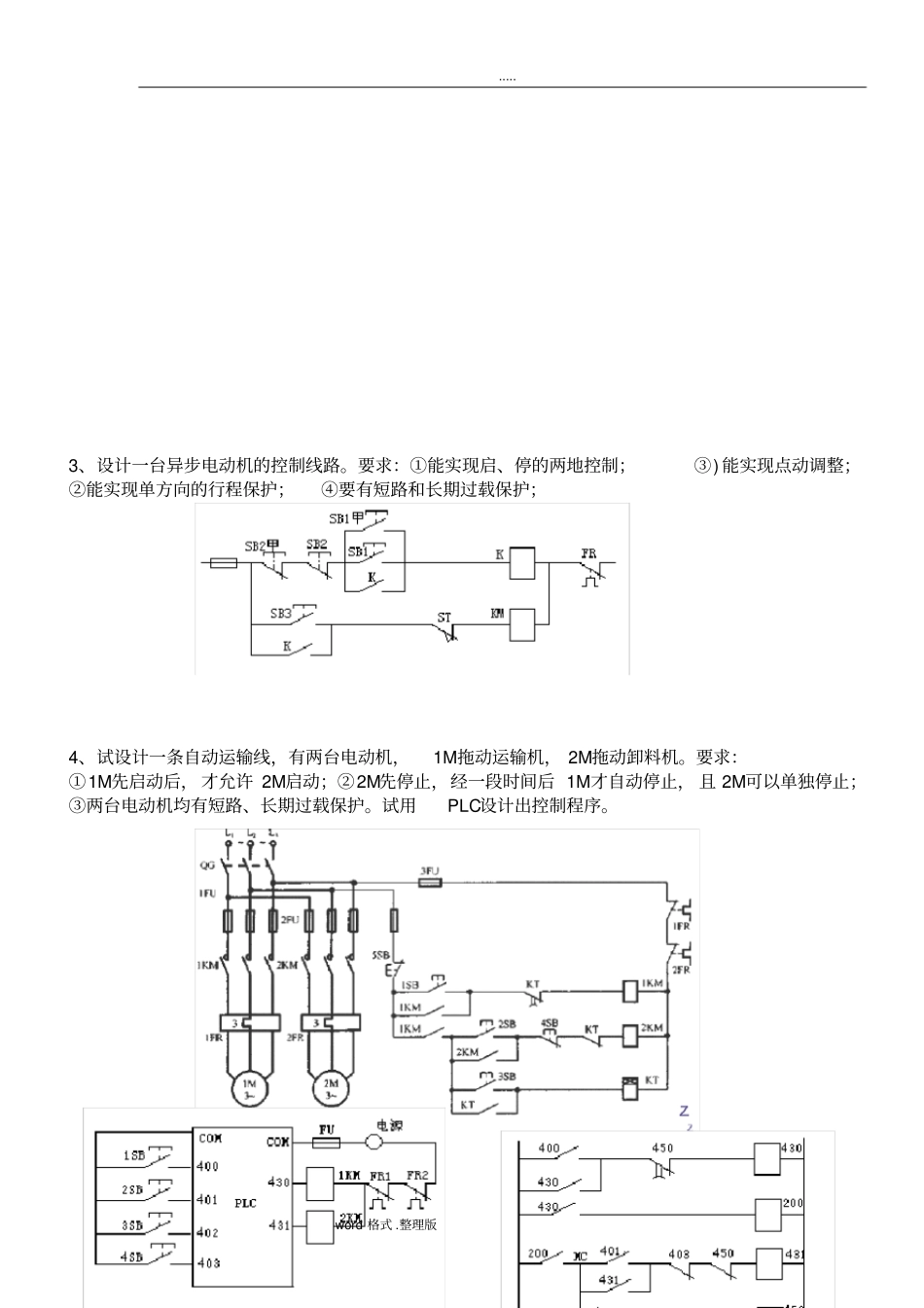

..... word 格式 .整理版1、要求三台电动机lM、2M、3M按一定顺序启动：即1M启动后， 2M才能启动， 2M启动后 3M才能启动；停车时则同时停。试设计此控制线路? 试用 PLC设计出控制程序。解：此题的关键技术在于： 将前一台电动机的交流接触器的辅助常开触点串接在下一台电动机的交流接触器线圈回路中。继电器- 接触器控制线路图如下； PLC外部接线图如下；梯形图及程序；2、试设计一台电动机的控制线路。要求能正反转并能实现能耗制动。LD 401 OUT 431 OR 430 LD 403 ANI 400 OR 432 OUT 430 ANI 400 LD 402 AND 431 OR 431 OUT 432 ANI 400 END AND 430 ..... word 格式 .整理版3、设计一台异步电动机的控制线路。要求：①能实现启、停的两地控制；③) 能实现点动调整；②能实现单方向的行程保护；④要有短路和长期过载保护；4、试设计一条自动运输线，有两台电动机，1M拖动运输机， 2M拖动卸料机。要求：①1M先启动后， 才允许 2M启动；②2M先停止，经一段时间后 1M才自动停止， 且 2M可以单独停止；③两台电动机均有短路、长期过载保护。试用PLC设计出控制程序。..... word 格式 .整理版 1SB、2SB分别是 1M、2M的启动按纽， 4SB是 2M的单独停止按纽， 3SB是停止按纽。5、下图为机床自动间歇润滑的控制线路图，其中接触器KM为润滑油泵电动机启停用接触器( 主电路未画出 ) ，控制线路可使润滑有规律地间歇工作。试分析此线路的工作原理，并说明开关S 和按钮 SB的作用 ? 试用 PLC设计出控制程序。答：这是一个自动间歇润滑的控制线路。开关S、按钮 1SB的作用及电路的工作过程如下：（1）S 是进行自动间歇润滑的控制开关，1KT-决定润滑时间， 2KT-决定不润滑时间，电路的工作过程：合上开关S，KM的线圈得电，电动机M转动，进行润滑；1KT的线圈得电，触点 1KT延时后闭合， K的线圈得电，常开触点K闭合，自锁；常闭触点K 断开，KM线圈失电，停止润滑； 1KT的线圈失电。2KT 的线圈得电，延时后常闭触点2KT断开， K 的线圈失电，常开触点K 断开， 2KT的线圈失电，2KT的常闭触点瞬时合。常闭触点K 闭合， KM线圈又得电，润滑。 1KT的线圈又得电，延时重复以上动作。（2）1SB为手动（点动）润滑操作按钮。LD 400 ANI 403 OR 430 ANI 450 ANI 450 OUT 431 OUT 430 LD 402 LD 430 OR 450 OUT 200 OUT 450 MC 200 MCR 200 LD 401 END OR 43...
