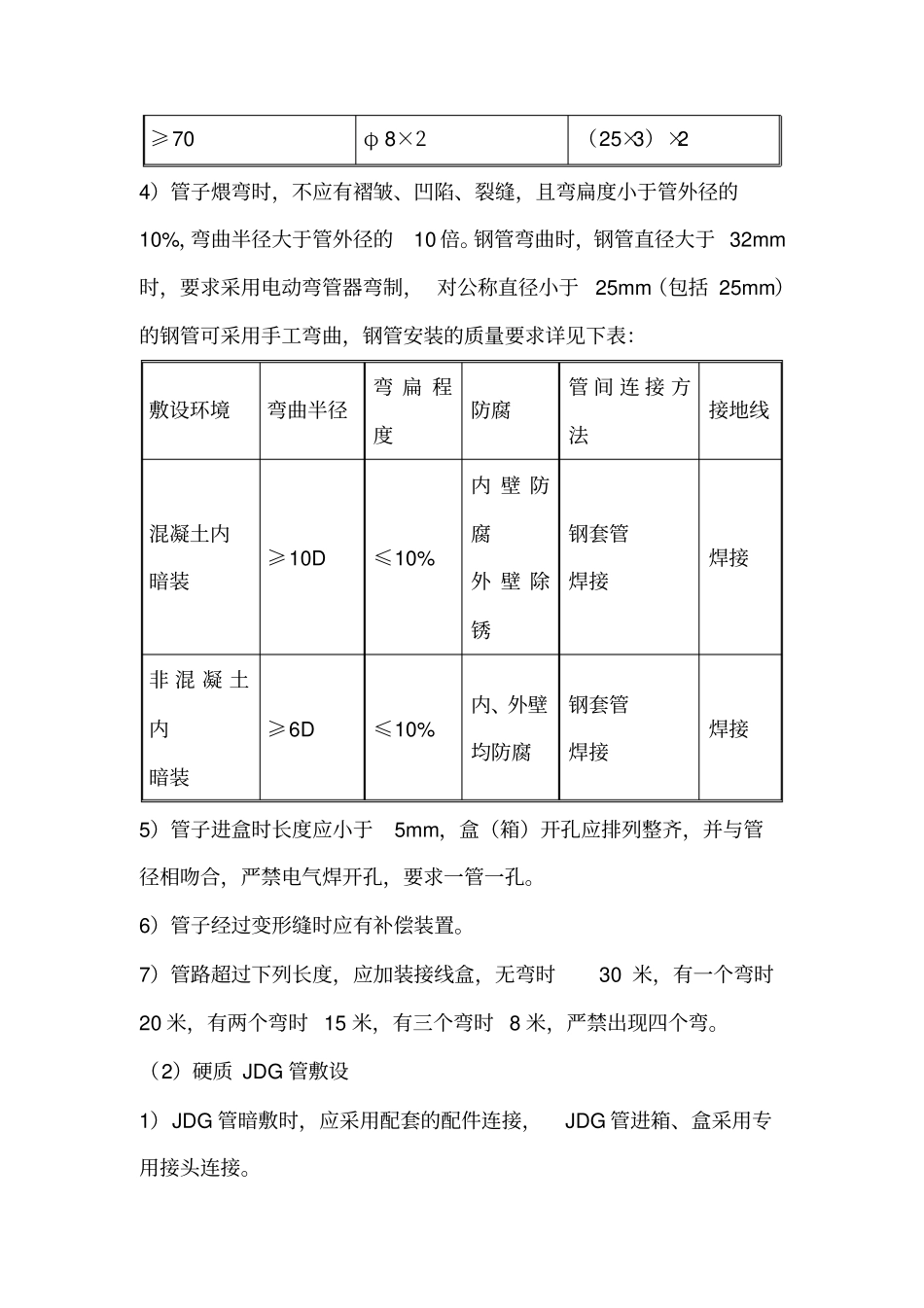

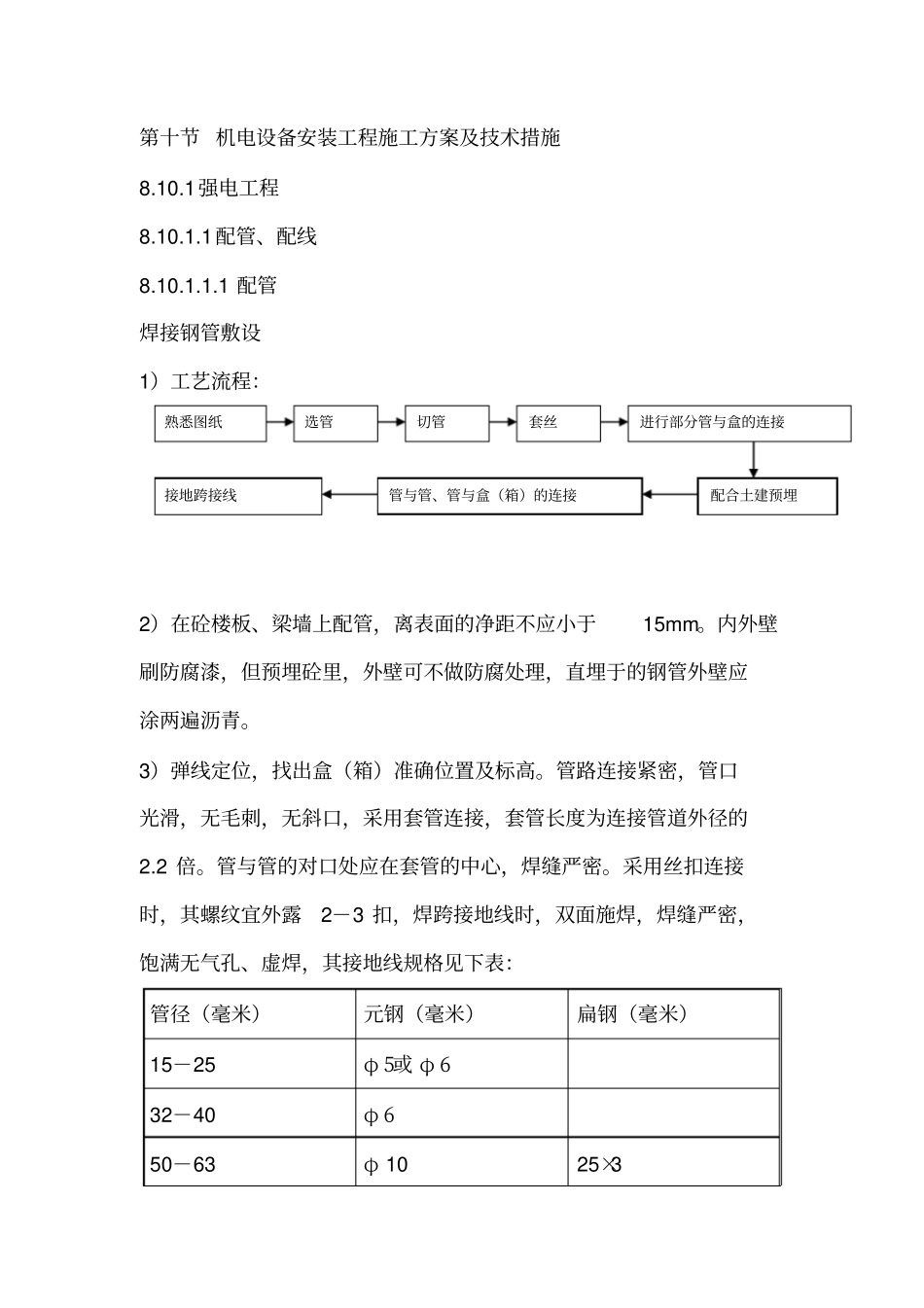

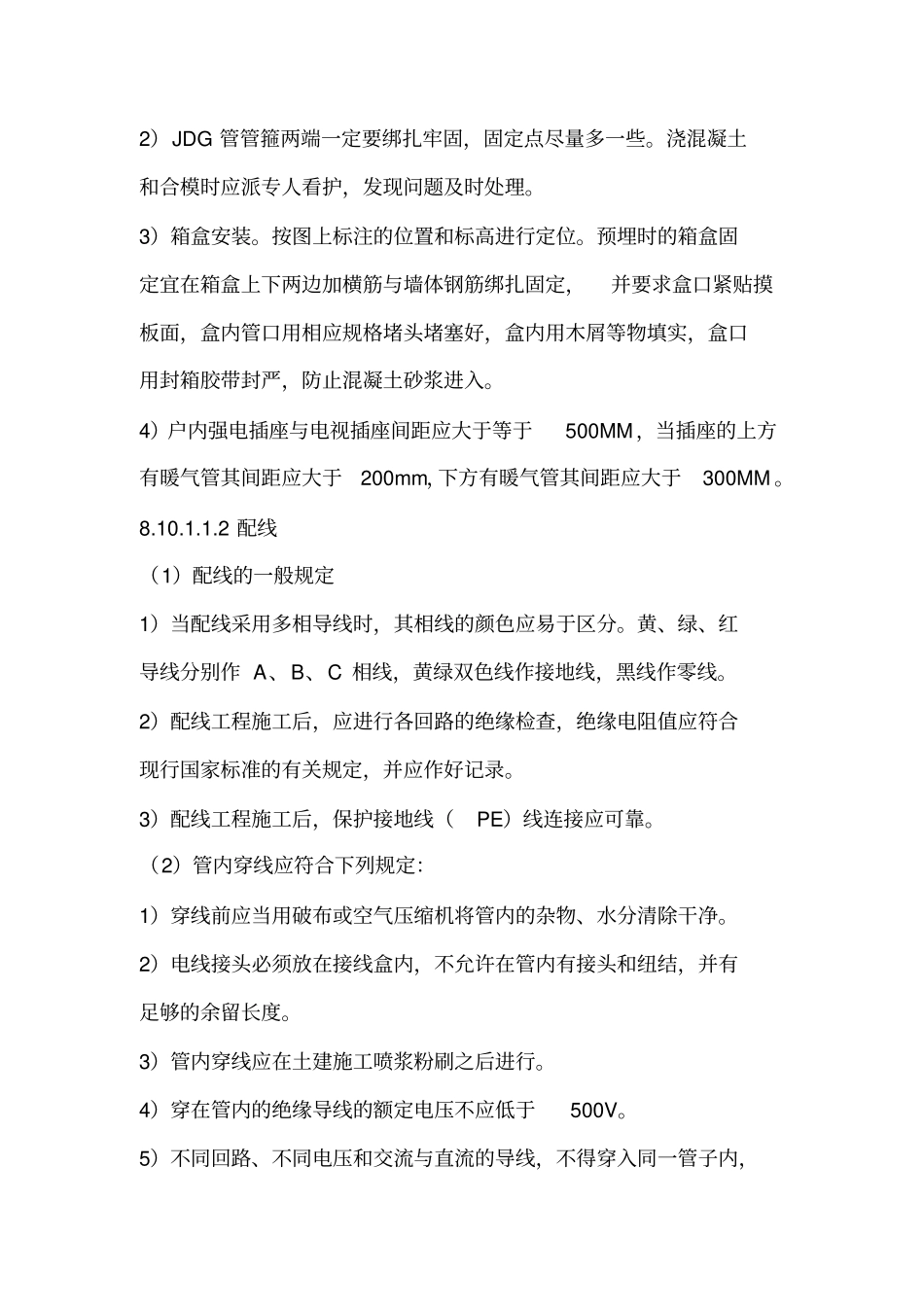

第十节 机电设备安装工程施工方案及技术措施8.10.1强电工程8.10.1.1配管、配线8.10.1.1.1 配管焊接钢管敷设1）工艺流程：2）在砼楼板、梁墙上配管，离表面的净距不应小于15mm。内外壁刷防腐漆，但预埋砼里，外壁可不做防腐处理，直埋于的钢管外壁应涂两遍沥青。3）弹线定位，找出盒（箱）准确位置及标高。管路连接紧密，管口光滑，无毛刺，无斜口，采用套管连接，套管长度为连接管道外径的2.2 倍。管与管的对口处应在套管的中心，焊缝严密。采用丝扣连接时，其螺纹宜外露2－3 扣，焊跨接地线时，双面施焊，焊缝严密，饱满无气孔、虚焊，其接地线规格见下表：管径（毫米）元钢（毫米）扁钢（毫米）15－25 φ 5或 φ 632－40 φ 650－63 φ 1025×3 熟悉图纸套丝切管进行部分管与盒的连接配合土建预埋管与管、管与盒（箱）的连接接地跨接线选管≥70 φ 8×2（25×3）×2 4）管子煨弯时，不应有褶皱、凹陷、裂缝，且弯扁度小于管外径的10%，弯曲半径大于管外径的10 倍。钢管弯曲时，钢管直径大于 32mm时，要求采用电动弯管器弯制， 对公称直径小于25mm（包括 25mm）的钢管可采用手工弯曲，钢管安装的质量要求详见下表：敷设环境弯曲半径弯 扁 程度防腐管 间 连 接 方法接地线混凝土内暗装≥10D ≤10% 内 壁 防腐外 壁 除锈钢套管焊接焊接非 混 凝 土内暗装≥6D ≤10% 内、外壁均防腐钢套管焊接焊接5）管子进盒时长度应小于5mm，盒（箱）开孔应排列整齐，并与管径相吻合，严禁电气焊开孔，要求一管一孔。6）管子经过变形缝时应有补偿装置。7）管路超过下列长度，应加装接线盒，无弯时30 米，有一个弯时20 米，有两个弯时 15 米，有三个弯时 8 米，严禁出现四个弯。（2）硬质 JDG 管敷设1）JDG 管暗敷时，应采用配套的配件连接，JDG 管进箱、盒采用专用接头连接。2）JDG 管管箍两端一定要绑扎牢固，固定点尽量多一些。浇混凝土和合模时应派专人看护，发现问题及时处理。3）箱盒安装。按图上标注的位置和标高进行定位。预埋时的箱盒固定宜在箱盒上下两边加横筋与墙体钢筋绑扎固定，并要求盒口紧贴摸板面，盒内管口用相应规格堵头堵塞好，盒内用木屑等物填实，盒口用封箱胶带封严，防止混凝土砂浆进入。4）户内强电插座与电视插座间距应大于等于500MM，当插座的上方有暖气管其间距应大于200mm，下方有暖气管其间距应大于300MM 。8.10.1.1.2 配线（1）配线的一般规定1）当配线采用多相导线时，其相线的...
