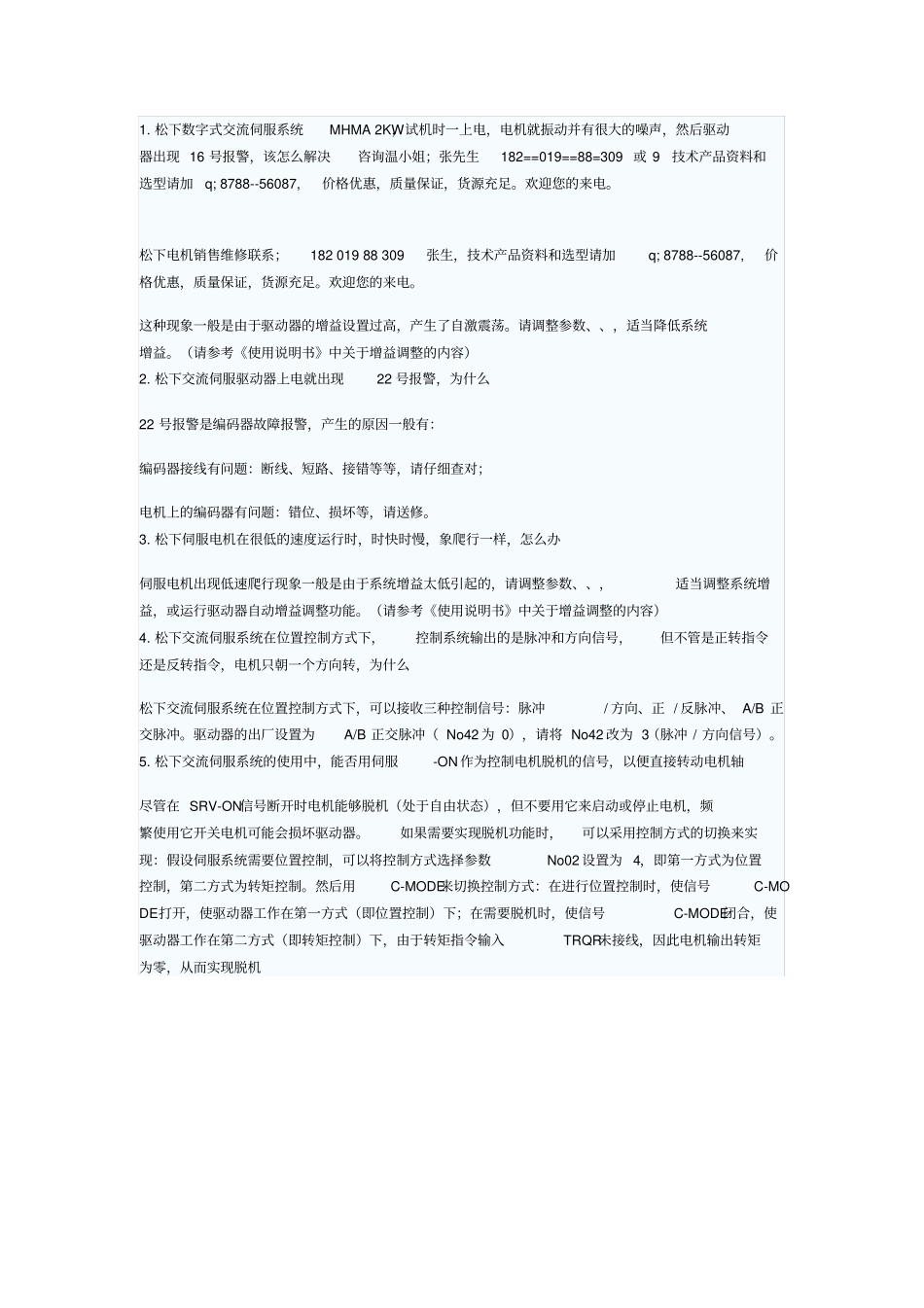

松下伺服系统基本接线及常见问题解决方法一、基本接线主电源输入采用～220V，从 L1、 L3 接入（实际使用应参照操作手册）；控制电源输入r 、t 也可直接接～ 220V; 电机接线见操作手册第22、23 页，编码器接线见操作手册第24～26 页，切勿接错。二、试机步骤试机功能仅按基本接线就可试机；在数码显示为初始状态‘ r 0 ’下，按‘ SET’键，然后连续按‘ MODE’键直至数码显示为‘AF－AcL’，然后按上、下键至‘ AF - JoG’;按‘SET’键，显示‘ JoG - ’: 按住‘ ^’键直至显示‘ rEAdy’;按住‘’键直至显示‘ SrV - on’;按住‘ ^’键电机反时针旋转，按‘V’电机顺时针旋转，其转速可由参数Pr57 设定。按‘SET’键结束。2. 内部速度控制方式COM＋（ 7 脚）接＋ 12～24VDC,COM-（41 脚）接该直流电源地；SRV－ON（29 脚）接 COM-; 参数、设置为1：（注此类参数修改后应写入EEPROM,并重新上电）调节参数 , 即可使电机转动。参数值即为转速，正值反时针旋转，负值顺时针旋转。3. 位置控制方式COM＋（ 7 脚）接＋ 12～24VDC,COM-（41 脚）接该直流电源地；SRV－ON（29 脚）接 COM-; PLUS1（3 脚）、SIGN1（5 脚）接脉冲源的电源正极（＋5V）；PLUS2（4 脚）接脉冲信号，SIGN（6 脚）接方向信号；参数设置为0，No42设置为 3，No43 设置为 1；PLUS（4 脚）送入脉冲信号，即可使电机转动；改变SIGN2即可改变电机转向。另外，调整参数、, 可改变电机每转所需的脉冲数（即电子齿轮）。MBDDT2210003电机， MBDDT2210003电机常见问题解决方法:1. 松下数字式交流伺服系统MHMA 2KW，试机时一上电，电机就振动并有很大的噪声，然后驱动器出现 16 号报警，该怎么解决咨询温小姐；张先生182==019==88=309 或 9 技术产品资料和选型请加q; 8788--56087,价格优惠，质量保证，货源充足。欢迎您的来电。松下电机销售维修联系；182 019 88 309 张生，技术产品资料和选型请加q; 8788--56087,价格优惠，质量保证，货源充足。欢迎您的来电。这种现象一般是由于驱动器的增益设置过高，产生了自激震荡。请调整参数、、，适当降低系统增益。（请参考《使用说明书》中关于增益调整的内容）2. 松下交流伺服驱动器上电就出现22 号报警，为什么22 号报警是编码器故障报警，产生的原因一般有：编码器接线有问题：断线、短路、接错等等，请仔细查对；电机上的编码器有问题：错位、损坏等，请送修。3. 松...
