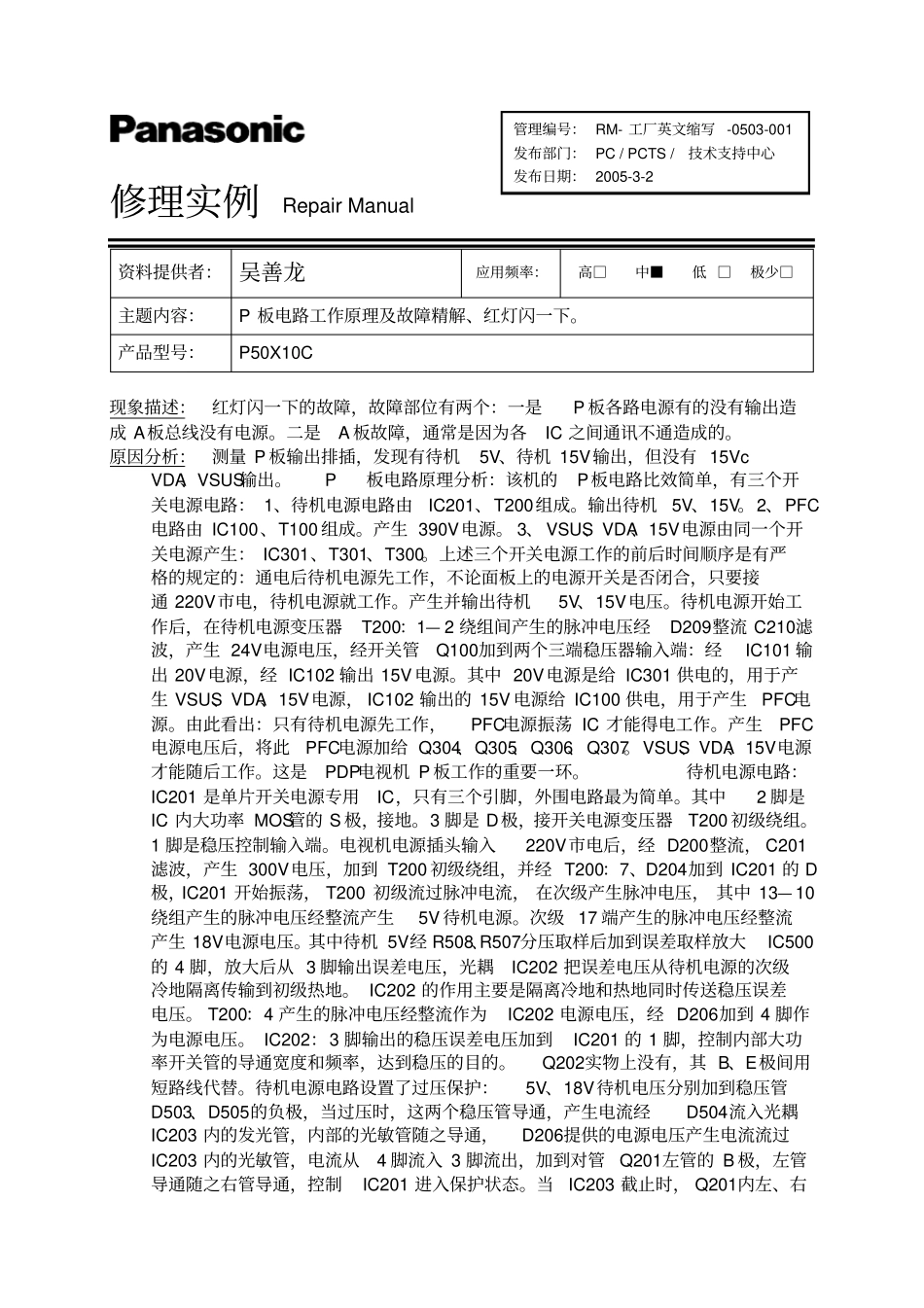

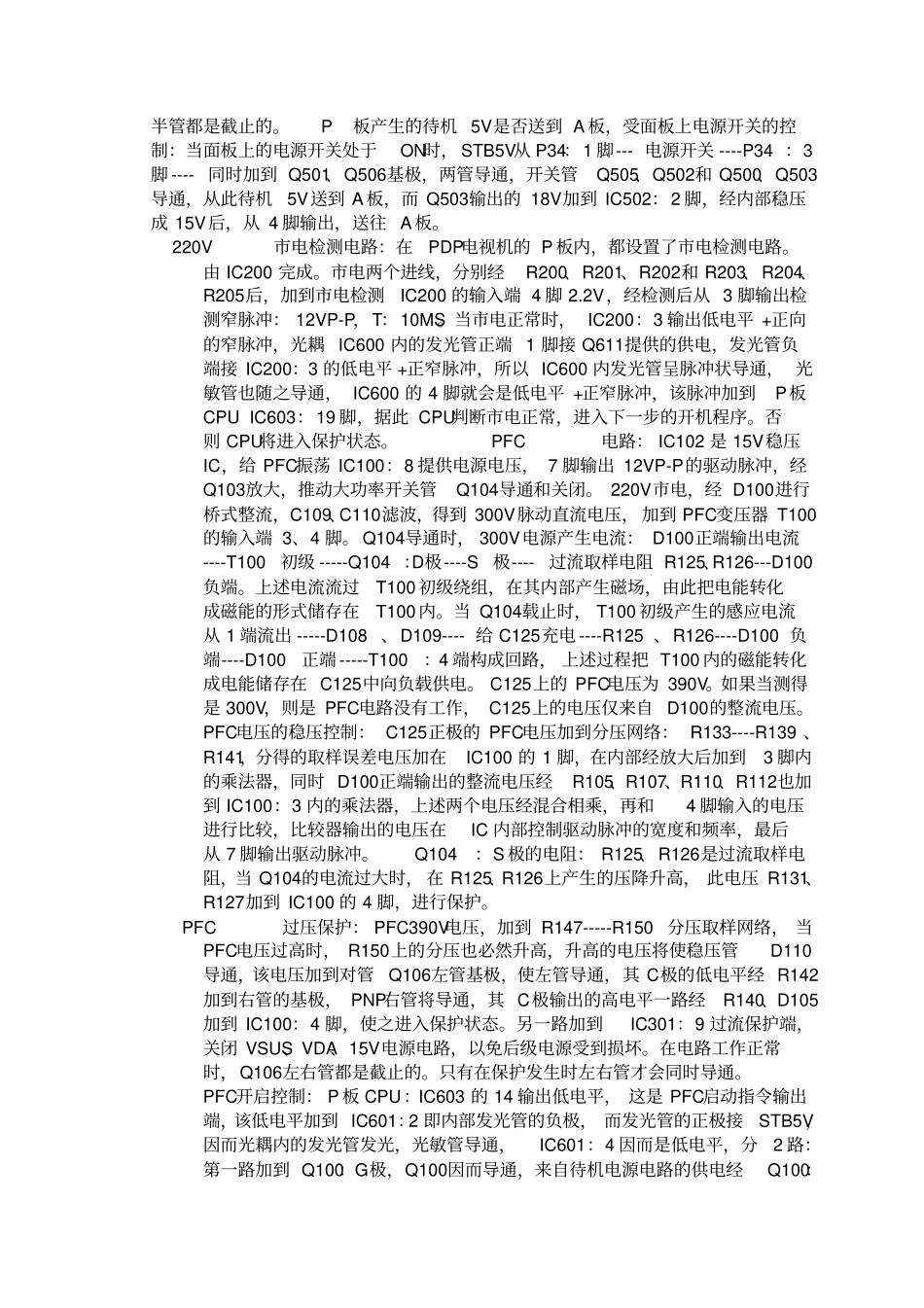

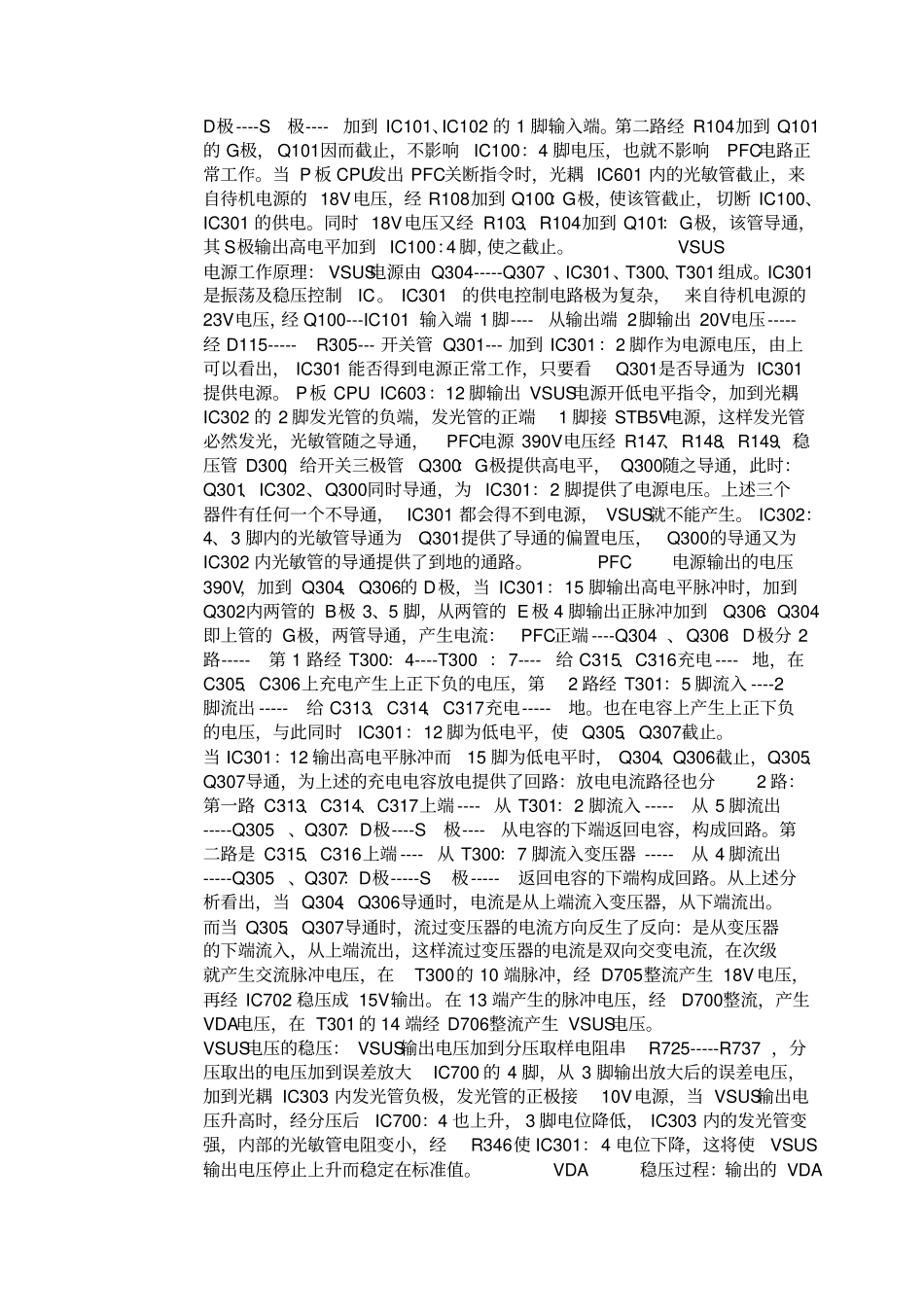

修理实例Repair Manual资料提供者: 吴善龙应用频率:高□中■低 □极少□主题内容:P 板电路工作原理及故障精解、红灯闪一下。产品型号:P50X10C 现象描述:红灯闪一下的故障,故障部位有两个:一是P 板各路电源有的没有输出造成 A板总线没有电源。二是A 板故障,通常是因为各IC 之间通讯不通造成的。原因分析:测量 P 板输出排插,发现有待机5V、待机 15V输出,但没有 15Vc VDA、VSUS输出。 P板电路原理分析:该机的P板电路比效简单,有三个开关电源电路: 1、待机电源电路由IC201、T200组成。输出待机5V、15V。2、PFC电路由 IC100、T100 组成。产生 390V电源。 3、 VSUS、VDA、15V电源由同一个开关电源产生: IC301、T301、T300。上述三个开关电源工作的前后时间顺序是有严格的规定的:通电后待机电源先工作,不论面板上的电源开关是否闭合,只要接通 220V市电,待机电源就工作。产生并输出待机5V、15V电压。待机电源开始工作后,在待机电源变压器T200:1— 2 绕组间产生的脉冲电压经D209整流 C210滤波,产生 24V电源电压,经开关管Q100加到两个三端稳压器输入端:经IC101 输出 20V电源,经 IC102 输出 15V 电源。其中 20V电源是给 IC301 供电的,用于产生 VSUS、VDA、15V电源, IC102 输出的 15V 电源给 IC100 供电,用于产生PFC电源。由此看出:只有待机电源先工作,PFC电源振荡 IC 才能得电工作。产生PFC电源电压后,将此PFC电源加给 Q304、Q305、Q306、Q307。VSUS、VDA、15V电源才能随后工作。这是PDP电视机 P 板工作的重要一环。待机电源电路:IC201 是单片开关电源专用IC,只有三个引脚,外围电路最为简单。其中2 脚是IC 内大功率 MOS管的 S 极,接地。3 脚是 D极,接开关电源变压器T200 初级绕组。1 脚是稳压控制输入端。电视机电源插头输入220V市电后,经 D200整流, C201滤波,产生 300V电压,加到 T200 初级绕组,并经 T200:7、D204加到 IC201 的 D极,IC201 开始振荡, T200 初级流过脉冲电流, 在次级产生脉冲电压, 其中 13— 10绕组产生的脉冲电压经整流产生5V 待机电源。次级 17 端产生的脉冲电压经整流产生 18V电源电压。其中待机 5V经 R508、R507分压取样后加到误差取样放大IC500的 4 脚,放大后从 3 脚输出误差电压,光耦IC202 把误差电压从待机电源的次级冷地隔离传输到初级热地。 IC202 的作用主要是隔离冷地和热地同时传送稳压...
