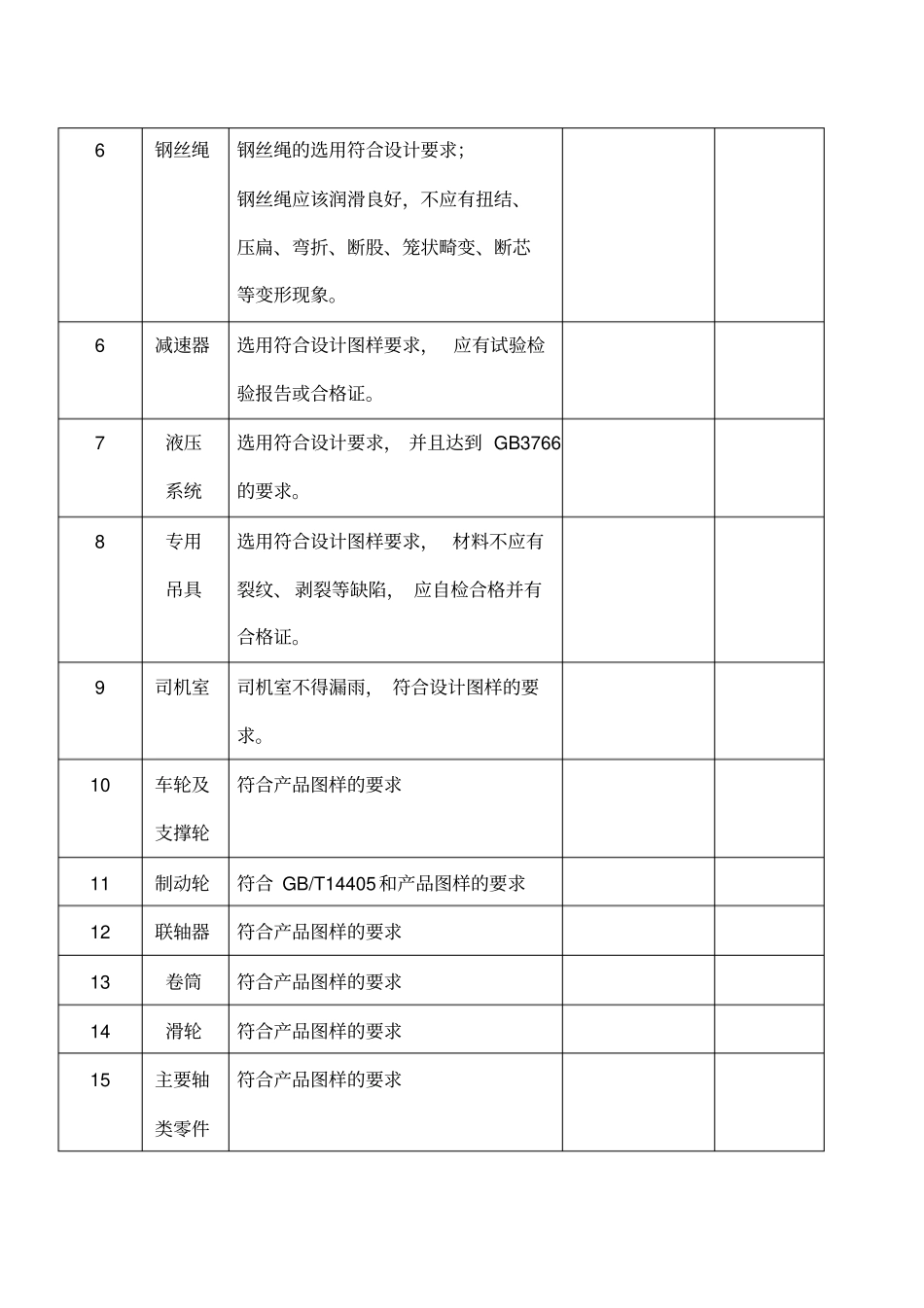

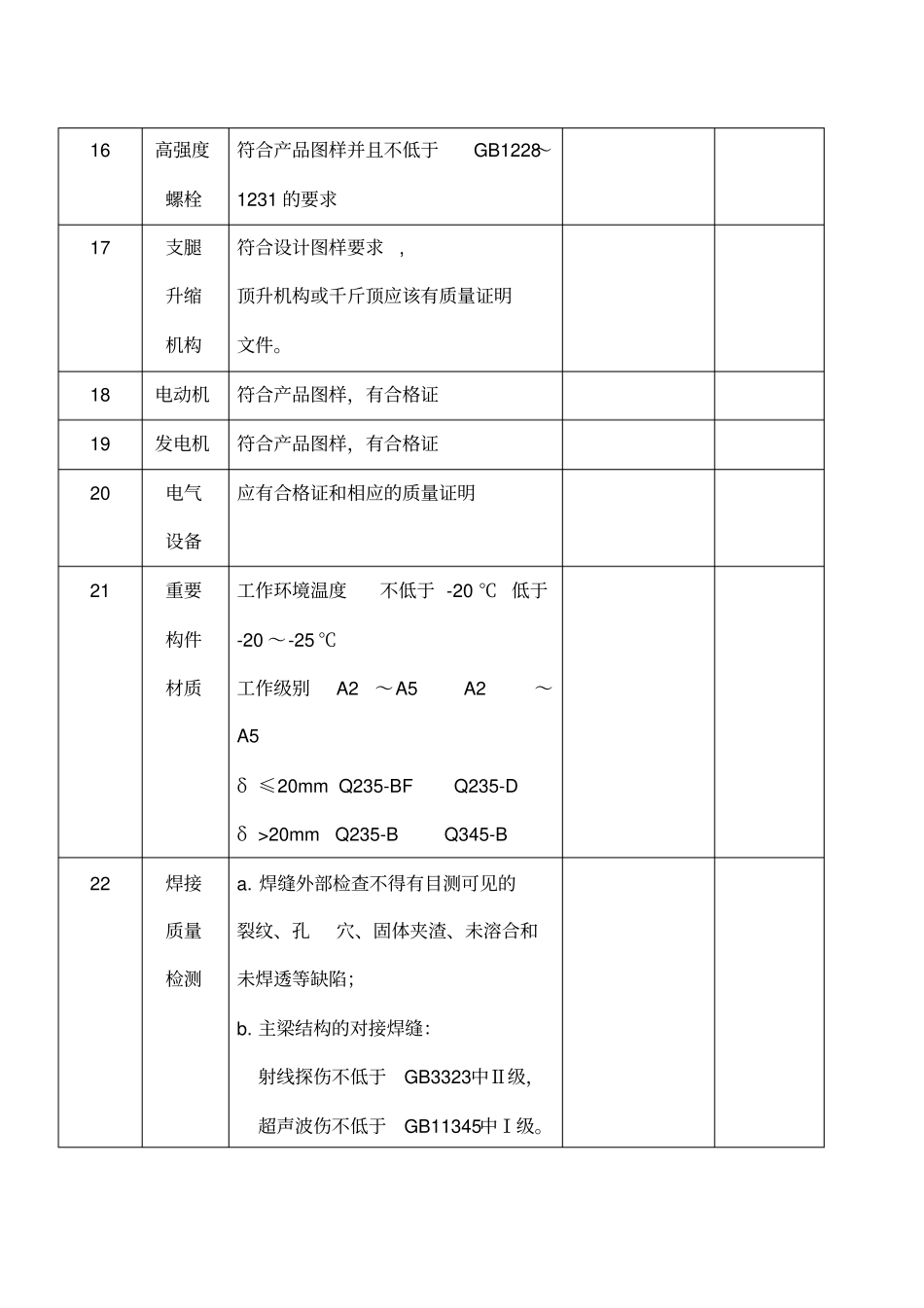

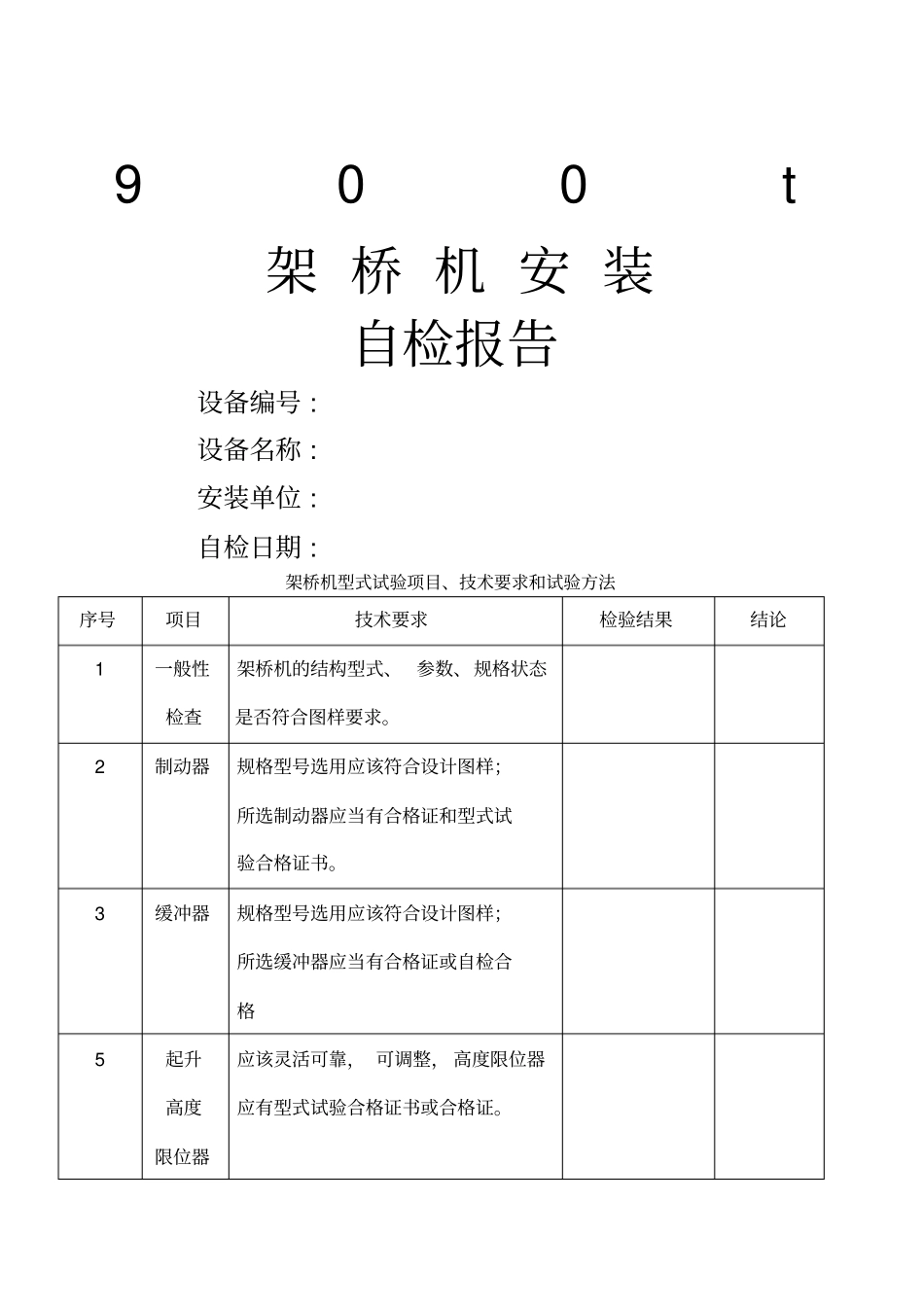

900t 架 桥 机 安 装自检报告设备编号 : 设备名称 : 安装单位 : 自检日期 : 架桥机型式试验项目、技术要求和试验方法序号项目技术要求检验结果结论1 一般性检查架桥机的结构型式、 参数、规格状态是否符合图样要求。2 制动器规格型号选用应该符合设计图样；所选制动器应当有合格证和型式试验合格证书。3 缓冲器规格型号选用应该符合设计图样；所选缓冲器应当有合格证或自检合格5 起升高度限位器应该灵活可靠， 可调整， 高度限位器应有型式试验合格证书或合格证。6 钢丝绳钢丝绳的选用符合设计要求；钢丝绳应该润滑良好，不应有扭结、压扁、弯折、断股、笼状畸变、断芯等变形现象。6 减速器选用符合设计图样要求， 应有试验检验报告或合格证。7 液压系统选用符合设计要求， 并且达到 GB3766的要求。8 专用吊具选用符合设计图样要求， 材料不应有裂纹、 剥裂等缺陷， 应自检合格并有合格证。9 司机室司机室不得漏雨， 符合设计图样的要求。10 车轮及支撑轮符合产品图样的要求11 制动轮符合 GB/T14405和产品图样的要求12 联轴器符合产品图样的要求13 卷筒符合产品图样的要求14 滑轮符合产品图样的要求15 主要轴类零件符合产品图样的要求16 高强度螺栓符合产品图样并且不低于GB1228～1231 的要求17 支腿升缩机构符合设计图样要求, 顶升机构或千斤顶应该有质量证明文件。18 电动机符合产品图样，有合格证19 发电机符合产品图样，有合格证20 电气设备应有合格证和相应的质量证明21 重要构件材质工作环境温度不低于 -20 ℃ 低于-20 ～-25 ℃工作级别 A2～A5 A2～A5 δ ≤20mm Q235-BF Q235-D δ >20mm Q235-B Q345-B 22 焊接质量检测a. 焊缝外部检查不得有目测可见的裂纹、孔穴、固体夹渣、未溶合和未焊透等缺陷；b. 主梁结构的对接焊缝：射线探伤不低于GB3323中Ⅱ级，超声波伤不低于GB11345中Ⅰ级。23 基础构件制作主要基础构件（导梁（伸缩臂）、支腿、小车架等） 制作应符合图样要求24 小车轨道小车纵移轨道在每段梁上不允许有接缝（允许焊为一体） ，其接缝位置与每段梁的拼装位置统一，且必须满足：a. 接头处的高低差d≤2mm；b. 接头处的头部间隙e≤5mm；c. 接头处的侧向错位f ≤2mm；非焊接连接的轨道应当在端部加档铁。25 制动轮径跳制动轮安装后应保证其径向圆跳动不大于 GB/T14405表 8 的规定26 各机构装配质量1. 传动链中各部件间的联接， 应满足装配要求，...
