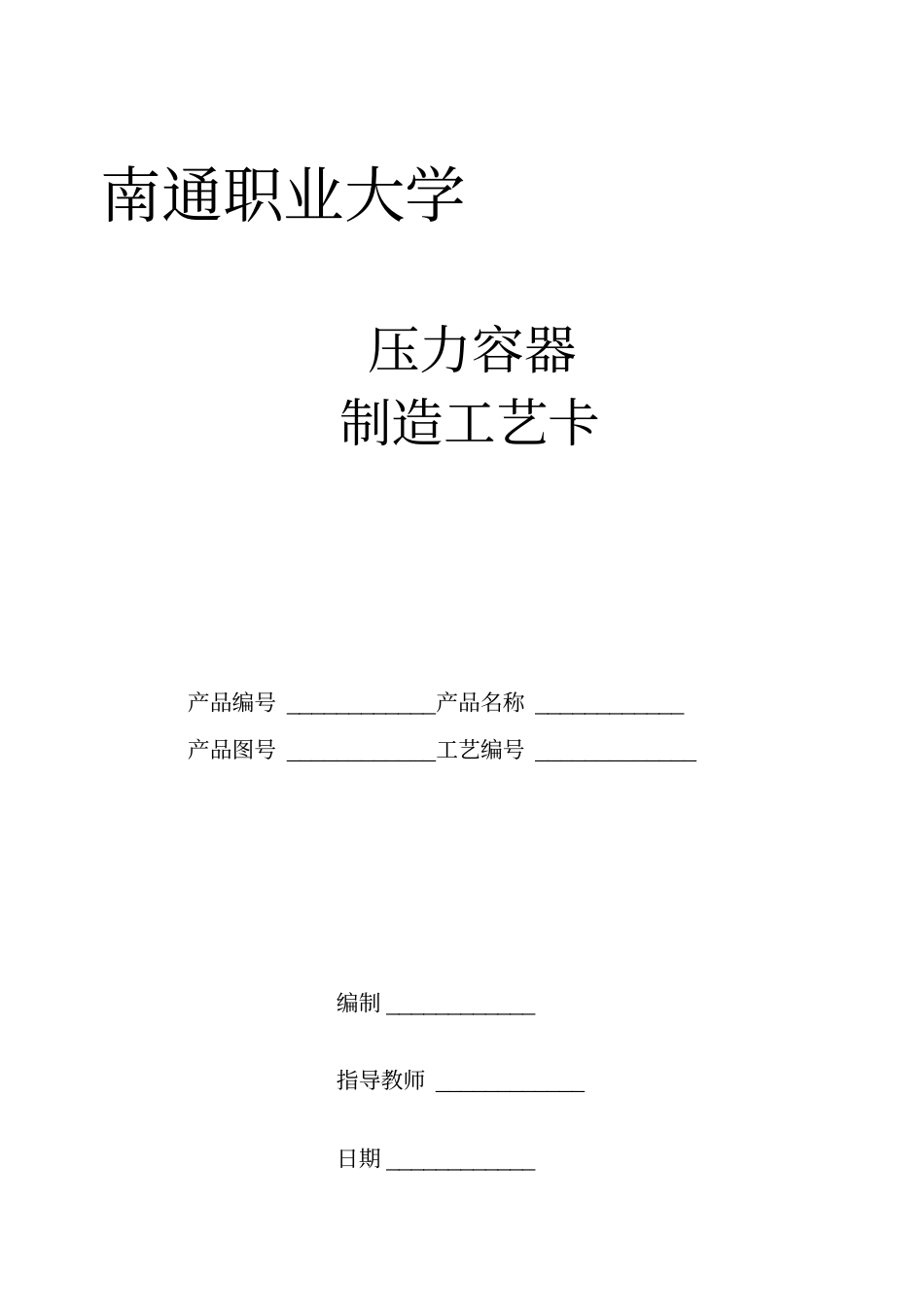

南通职业大学压力容器制造工艺卡产品编号 ____________产品名称 ____________ 产品图号 ____________工艺编号 _____________编制 ____________ 指导教师 ____________ 日期 ____________ 目 录1、上、下封头工艺卡............................................. 2 页2、筒体工艺卡 ................................................... 2 页3、接管与法兰焊接工艺卡......................................... 2 页4、安全阀接头工艺卡............................................. 2 页5、排污口接头工艺卡............................................. 2 页6、压力表接头工艺卡............................................. 2 页7、吊耳工艺卡 ................................................... 2 页8、支座工艺卡 ................................................... 2 页9、人孔工艺卡 ................................................... 2 页10、补强圈工艺卡 ................................................ 2 页11、总体组装工艺卡.............................................. 3 页12、试压工艺卡 .................................................. 2 页产品编号DH2000X1800 上、下封头工艺卡共 2 页第 1 页产品名称空气储罐单台数量2 产品图号ZD13001.0 件号ZD13001.0.2 ZD13001.0.6 材 料Q345R 编号001 外坡口封头展开图编 制年月日审 核年月日产品编号W13-031801B 上、下封头工艺卡共 2 页第 2 页产品名称储气罐单台数量2产品图号CQG3/1.76 件号CQG3/1.76.3 CQG3/1.76.13 材 料Q345R编号001 序号工序承制单位工序内容及技术要求设备标准工装备注1 领料仓库外购备有材质证明书、检验合格的δ ＝10mm，材料为 Q345R钢板，做好材料标记GB150.2-2011 2 下料落料课按封头理论展开不得拼接而成，尺寸φ 1675 及排板要求划线，库管员作好材料标记移植，检验员检查确认后，具体下料操作按放样下料工艺守则来进行剪板机（QC11Y-12*2500）GB25198-2010 3 压制外协1. 厂家必须要有压力容器封头许可证，并提供合格的质保书和合格证2. 要求材料表面不得有裂纹、结疤、夹渣、分层等缺陷；核对材料标记3. 按零件图要求加工封头端面坡口GB25198-2010 4 入厂检验检验科1.检查封头合格证内容是否完整；检查封头原材料标记2.检查封头几何尺寸...
