某大桥箱梁支架施工技术交底_secretVIP免费

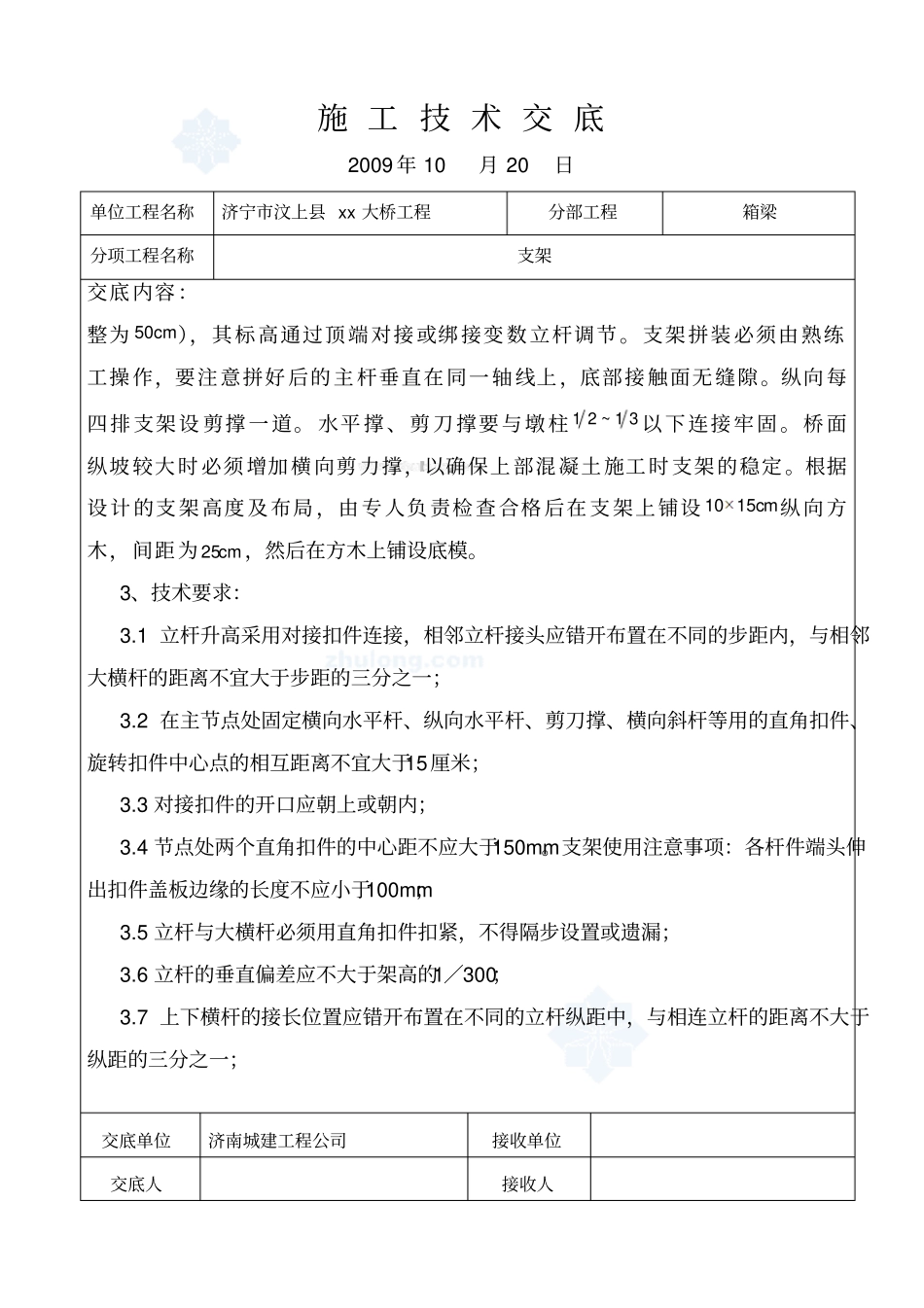

施 工 技 术 交 底2009 年 10 月 20 日单位工程名称济宁市汶上县 xx 大桥工程分部工程箱梁分项工程名称支架交底内容：一、工程概况1、工程简介1）、xx 大桥工程概况xx 大桥位于济宁市汶上县尚书路东端，跨越汶 上县人工湖 — xx，是一座城 市 景 观 桥 ， 兼 有 城 市 桥 梁 和 景 观 桥 梁 的 双 重 角 色 。 桥 梁 为20+30+40+30+20=140 米的五跨连续梁桥，中间跨和近中跨采用 1.8 此抛物线，最大梁高为 3.5 米，等截面梁高 1.6 米，为了满足桥下净空与桥两侧道路相衔接，本桥位于 R=2700米的竖曲线上，竖曲线两侧坡度为 1.5%，桥下净空≥2.7米。桥梁横断面布置为：0.5m（栏杆）+2m（人行道）+2m（非机动车道）+2*3.75m（机动车道）+2*3.75m（机动车道）+2m(非机动车道)+2m(人行道)+0.5m( 栏杆) 。桥梁分两幅桥，中间设 2cm的沉降缝，桥面沥青铺装做成一体，中间设一假缝。在人行道边缘靠近车道侧设置华灯，以利夜间行车照明和桥梁装饰与造型用，起到美化桥梁景观的效果。2、材料选用和质量要求1）本工程支架为连续箱梁承重用，选用碗扣及轮扣支架。2）钢管规格为φ 48×3.0mm，且有产品合格证。钢管的端部切口应平整，禁止使用有明显变形、裂纹和严重绣蚀的钢管。钢管应涂刷防锈漆作防腐处理，并定期复涂以保持其完好。交底单位济南城建工程公司接收单位交底人接收人施 工 技 术 交 底2009 年 10 月 20 日单位工程名称济宁市汶上县 xx 大桥工程分部工程箱梁分项工程名称支架交底内容：3）扣件应按现行国家标准《钢管支 架扣件》（ GB15831）的规 定选用，且与钢管管径相配套的可锻铸铁扣件，严禁使用不合格的扣件。新扣件应有出厂合格证、法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时，应按现行国家标准《钢管支架扣件》（GB15831）的规定抽样检测。旧扣件使用前应进行质量检查，有裂缝、变形、锈蚀的严禁使用，出现滑丝的螺栓必须更换。二、支架基础处理支架搭设支架前，必须对既有地基进行处理，以满足箱梁施工过程中承载力的要求。对承台基坑附近开挖过的地面，采取分层回填，用压路机分层压实予以加固处理，其上浇筑 25cm厚 C25素混凝土。在地面硬化以后，应该加强箱梁施工场地内的排水工作，在场地两侧开挖 30×30cm排水沟，并设置引水槽，严禁在施工场地内形成积水，造成地基不均匀沉降，引起支架失稳，出现安全隐患和事故。三、支架安装1、...
