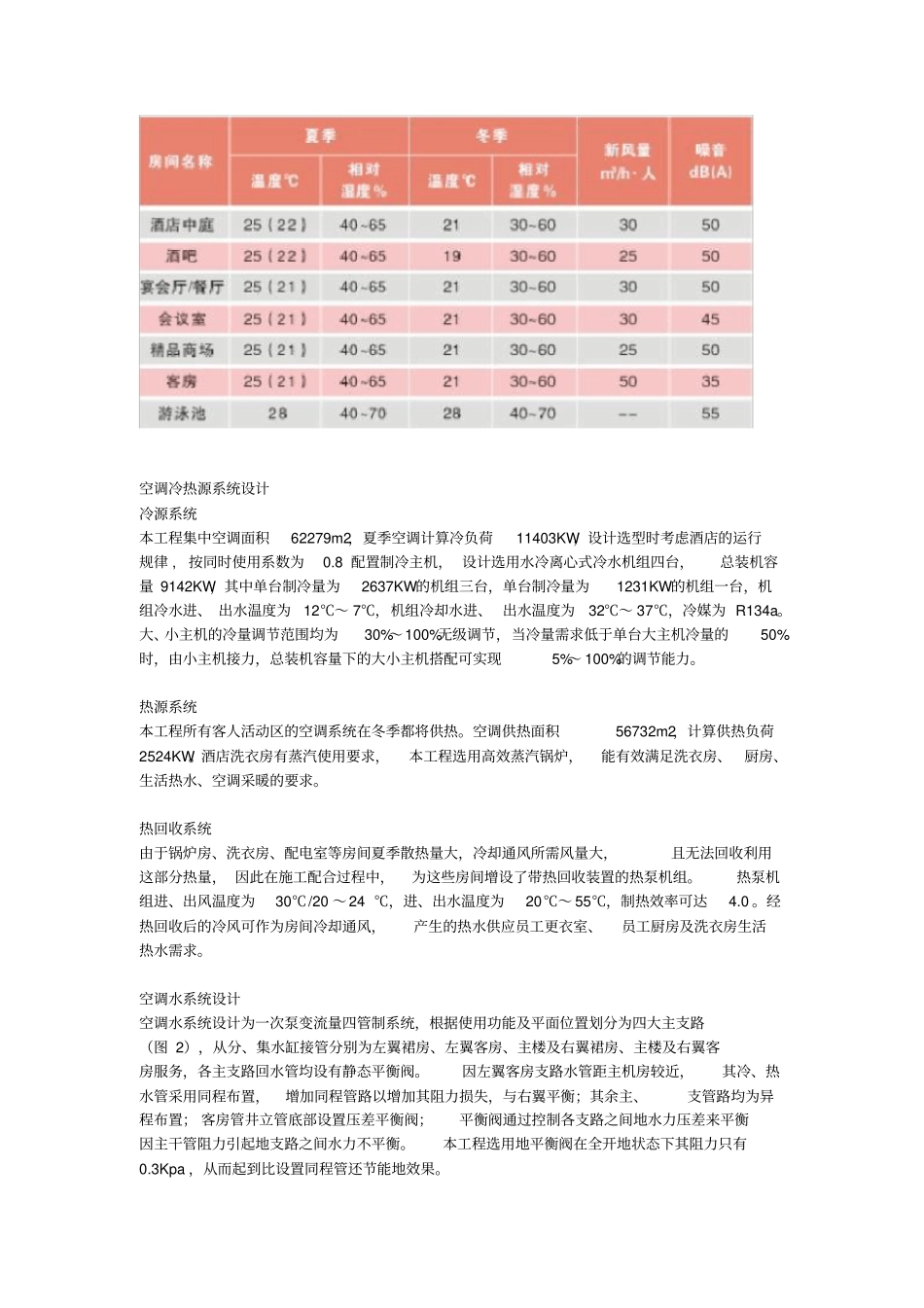

某大酒店暖通空调设计方案工程概况：原深圳湾大酒店现已更名为XX大酒店，位于深圳市华侨城深南大道旅游文化区域的中心位置，基地现状为不规则多边形，坐北向南，东西长约460m，南北最深约200m，现状为斜坡场地，酒店总用地面积为62717m2。整个建筑地下二层（半地下层、地下一层）塔楼高六层，在首层与二层间设夹一、夹二两个设备转换层，塔楼主体二至六层，主要以客房为主，包括标准客房、行政套房、总统套房、常住客房等；裙房（含夹一、夹二层）主要为酒店公共设施，设有餐饮、宴会、酒吧、会议、健身、婚礼中心等功能房间；利用地势高差设有半地下室停车库、酒店设备用房及部分酒店公共设施；地下一层为人防地下室，平时为酒窖。总建筑面积108867 m2，其中客房面积约40451 m2，客房数量约500 间，酒店公共空间面积约 37549 m2。改建后的酒店定位为白金五星级酒店，已于2006 年底部分投入使用。图 1 酒店总平面图XX大酒店设计之初，其管理公司——XX酒店管理公司已经介入，对本酒店的空调系统设计提出了很多具体的要求，如酒店室内设计参数、新风量要求、空调主机品牌，空调冷、热水管管制、房间换气次数、室内噪声要求等等主要设计参数深圳市夏季室外计算干球温度33.0 ℃，湿球温度27.9 ℃；冬季室外计算干球温度6.0 ℃，最冷月平均相对湿度70%。室内设计参数详见表1。表 1 室内设计参数表空调冷热源系统设计冷源系统本工程集中空调面积62279m2，夏季空调计算冷负荷11403KW，设计选型时考虑酒店的运行规律 , 按同时使用系数为0.8 配置制冷主机， 设计选用水冷离心式冷水机组四台，总装机容量 9142KW，其中单台制冷量为2637KW的机组三台，单台制冷量为1231KW的机组一台，机组冷水进、 出水温度为12℃～ 7℃，机组冷却水进、 出水温度为32℃～ 37℃，冷媒为 R134a。大、小主机的冷量调节范围均为30%～100%无级调节，当冷量需求低于单台大主机冷量的50%时，由小主机接力，总装机容量下的大小主机搭配可实现5%～ 100%的调节能力。热源系统本工程所有客人活动区的空调系统在冬季都将供热。空调供热面积56732m2，计算供热负荷2524KW。酒店洗衣房有蒸汽使用要求，本工程选用高效蒸汽锅炉，能有效满足洗衣房、厨房、生活热水、空调采暖的要求。热回收系统由于锅炉房、洗衣房、配电室等房间夏季散热量大，冷却通风所需风量大，且无法回收利用这部分热量， 因此在施工配合过程中，为这些房间增设了带热回收装置的热泵机组。热泵...
