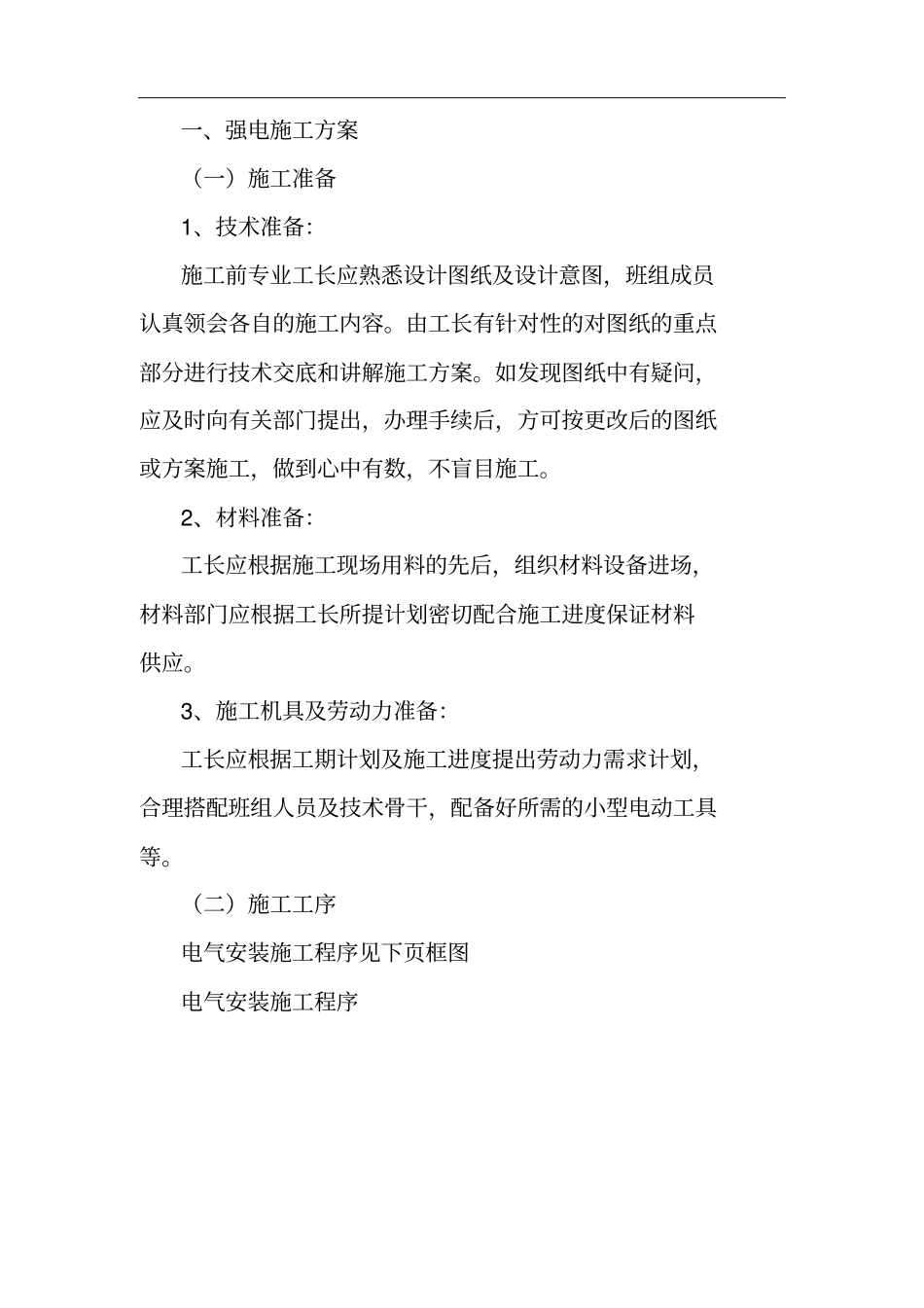

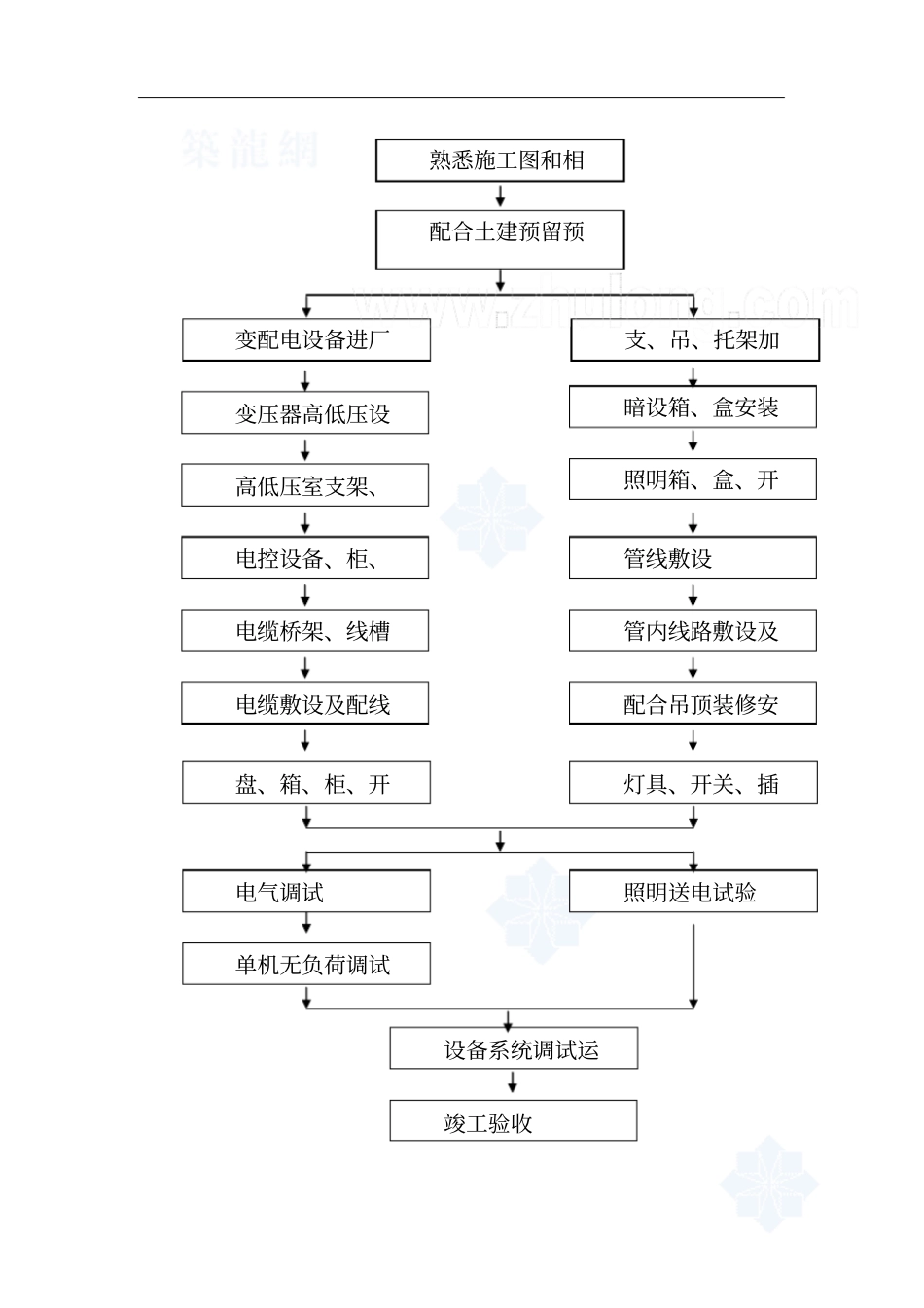

一、强电施工方案（一）施工准备1、技术准备：施工前专业工长应熟悉设计图纸及设计意图，班组成员认真领会各自的施工内容。由工长有针对性的对图纸的重点部分进行技术交底和讲解施工方案。如发现图纸中有疑问，应及时向有关部门提出，办理手续后，方可按更改后的图纸或方案施工，做到心中有数，不盲目施工。2、材料准备：工长应根据施工现场用料的先后，组织材料设备进场，材料部门应根据工长所提计划密切配合施工进度保证材料供应。3、施工机具及劳动力准备：工长应根据工期计划及施工进度提出劳动力需求计划，合理搭配班组人员及技术骨干，配备好所需的小型电动工具等。（二）施工工序电气安装施工程序见下页框图电气安装施工程序熟悉施工图和相配合土建预留预变配电设备进厂支、吊、托架加变压器高低压设暗设箱、盒安装高低压室支架、电缆桥架、线槽管内线路敷设及电控设备、柜、照明箱、盒、开配合吊顶装修安设备系统调试运照明送电试验盘、箱、柜、开电气调试单机无负荷调试灯具、开关、插电缆敷设及配线管线敷设竣工验收（三）施工工艺1、准备工作（1）技术资料开工前，下列资料应齐备并进行技术交底。A 已会审的施工图和指定采用的标准图籍。B 已审批的施工方案，以及所采用的施工验收规范、质量评定标准。（2）材料、机具A 主材应到齐，辅材应满足连续施工需要。B 常用机具应齐备。大型机械在施工时应能进入施工现场。产品出厂合格证明、技术文件、名牌、型号规格应和设计相符合。2、高低压箱、盘、柜安装（1）屏柜安装流程图（2）配电屏（柜）安装 A、安装条件：电气设备安装应在土建墙面、楼板、室内地沟和地面等项工作完成后进行，应对预埋件、预留孔进行检查并符合设计要求。 B、设备开箱检查a、设备和器材到达现场后，安装单位与建设单位应在规定期限内，共同进行开箱验收检查，包装及密封应良好，制造厂的技术文件应齐全，型号、规格应符合设计要求，附件基础型钢屏柜运输仪表、继电仪表、继电接线就位、找交接调试屏柜安装备件齐全。b、屏（柜）本体外观应无损伤及变形，油漆完整无损，屏（柜）内部电器装置及文件，绝缘瓷件齐全，无损伤及裂纹等缺陷。C、屏（柜）二次搬运：a、屏（柜）垂直吊装方案另详设备吊装方案b、屏（柜）的水平运输，应根据设备重量及形体尺寸，结合作业场地的实际情况，正确选择搬运方法，所用起吊器具必须检验合格后方可使用。水平运输时，可用硬杂木跳板和滚杆（加厚钢管，直径≥φ 50）铺设成滚...
