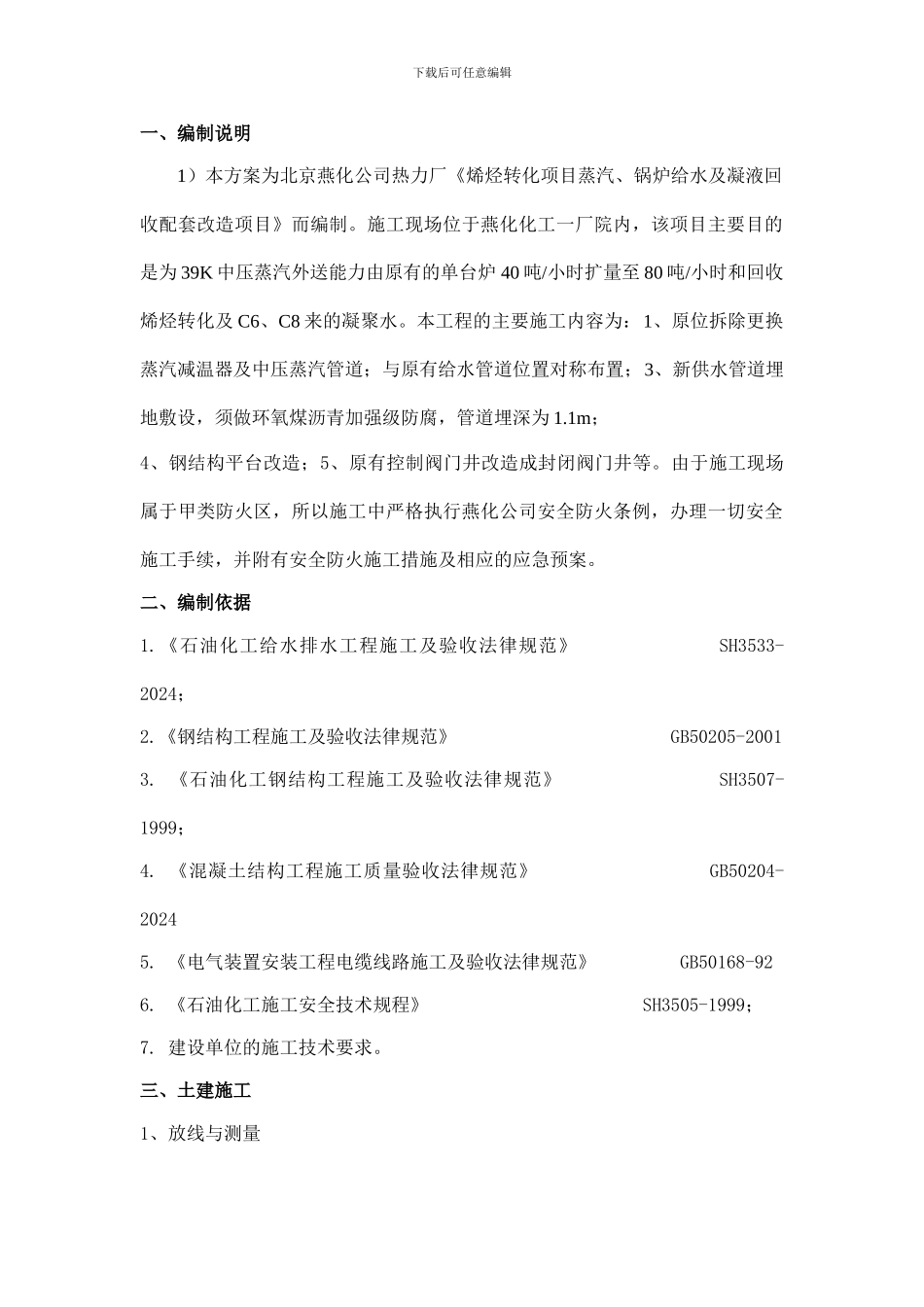

下载后可任意编辑一、编制说明1）本方案为北京燕化公司热力厂《烯烃转化项目蒸汽、锅炉给水及凝液回收配套改造项目》而编制。施工现场位于燕化化工一厂院内，该项目主要目的是为 39K 中压蒸汽外送能力由原有的单台炉 40 吨/小时扩量至 80 吨/小时和回收烯烃转化及 C6、C8 来的凝聚水。本工程的主要施工内容为：1、原位拆除更换蒸汽减温器及中压蒸汽管道；与原有给水管道位置对称布置；3、新供水管道埋地敷设，须做环氧煤沥青加强级防腐，管道埋深为 1.1m；4、钢结构平台改造；5、原有控制阀门井改造成封闭阀门井等。由于施工现场属于甲类防火区，所以施工中严格执行燕化公司安全防火条例，办理一切安全施工手续，并附有安全防火施工措施及相应的应急预案。二、编制依据1.《石油化工给水排水工程施工及验收法律规范》 SH3533-2024；2.《钢结构工程施工及验收法律规范》 GB50205-20013. 《石油化工钢结构工程施工及验收法律规范》 SH3507-1999；4. 《混凝土结构工程施工质量验收法律规范》 GB50204-20245. 《电气装置安装工程电缆线路施工及验收法律规范》 GB50168-926. 《石油化工施工安全技术规程》 SH3505-1999；7. 建设单位的施工技术要求。三、土建施工1、放线与测量下载后可任意编辑（1）给水排水管道工程的放线与测量前应完成定位和高程的测量布点工作，并对基准点采纳保护措施，且应作出明显标记。固定水准点的精度宜不低于 GB 50026－93 规定的四等。（2）施工测量应沿管道线路设置便于观测的临时水准点和管道轴线控制桩，且应实行保护措施，在管道线路与原有地下管道、电缆及其他构筑物交叉处的地面上设置明显标志，并符合下列规定：a）临时水准点的间距宜不大于 200 m；b）水准点和控制桩应经复核确认后使用；c）放线测量记录应标明所依据的控制点。（3）给水排水管道工程下述作业施工前，应校测管道中心线及高程控制桩：a）地基验槽；b）施工混凝土管基；c）管道铺设。（4）施工测量的允许偏差，应符合表中的规定。施工测量允许偏差表项 目允许偏差值水准测量高程闭合差，mm30导线测量方位角闭合差，′40导线测量相对闭合差1／1 000注 1：L 为水准点间的水平距离，km。注 2：n 为水准或导线测量的测站数，个。2、沟槽开挖（1）开挖动土前，应办理动土手续，并根据需要制订下列措施：a）防止地面水流入的措施；b）防止附近已有建（构）筑物、道路、管道等产生沉降或变形的措施；c）排除积水的措施；下载后...
