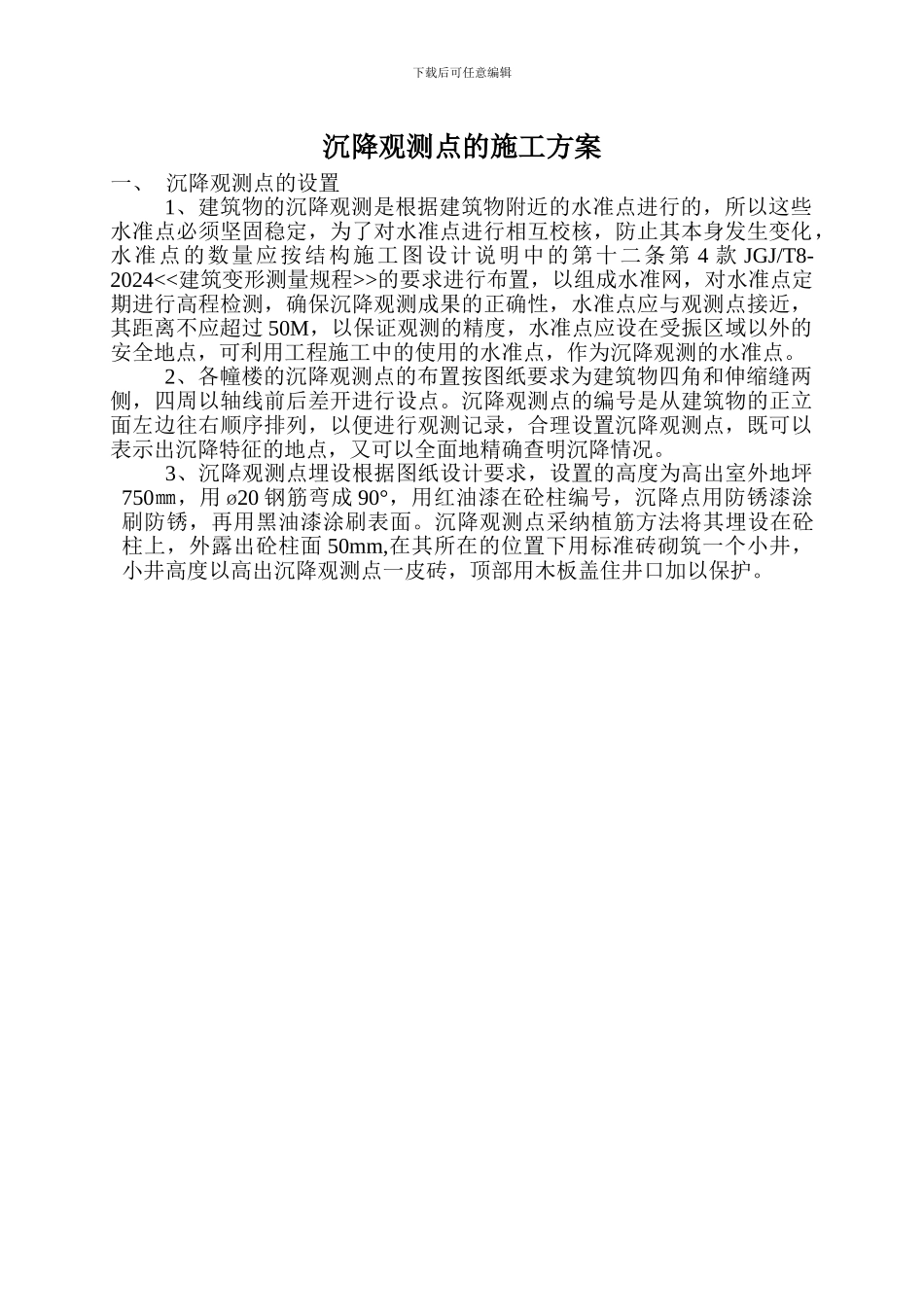

下载后可任意编辑南昌中海朝阳郡·熙岸6-23#楼工程重大危险源辨识及控制措施方案编 制 人:审 核 人:审 批 人:通州建总集团有限公司中海项目部二 0 一三年十一月十五日中海朝阳郡·熙岸 6-23#楼及车库工程沉降观测点施工方案下载后可任意编辑目 录前言-工程概况一、沉降观测点的设置二、沉降观测的要求三、沉降观测的精度及整理四、沉降观测中问题及处理五、附图工程概况本工程位于南昌市西湖区桃花南路、云飞路，总建筑面积 4.07 万平方米，结构类型为剪力墙结构。抗震等级三级，抗震设防烈度六度，建筑设计使用年限为 50 年。本工程建设单位为南昌中海地产有限公司，设计单位为江西省建筑设计讨论总院，监理单位为深圳市中海建设监理有限公司，施工单位为通州建总集团有限公司。下载后可任意编辑沉降观测点的施工方案一、 沉降观测点的设置1、建筑物的沉降观测是根据建筑物附近的水准点进行的，所以这些水准点必须坚固稳定，为了对水准点进行相互校核，防止其本身发生变化，水准点的数量应按结构施工图设计说明中的第十二条第 4 款 JGJ/T8-2024<<建筑变形测量规程>>的要求进行布置，以组成水准网，对水准点定期进行高程检测，确保沉降观测成果的正确性，水准点应与观测点接近，其距离不应超过 50M，以保证观测的精度，水准点应设在受振区域以外的安全地点，可利用工程施工中的使用的水准点，作为沉降观测的水准点。2、各幢楼的沉降观测点的布置按图纸要求为建筑物四角和伸缩缝两侧，四周以轴线前后差开进行设点。沉降观测点的编号是从建筑物的正立面左边往右顺序排列，以便进行观测记录，合理设置沉降观测点，既可以表示出沉降特征的地点，又可以全面地精确查明沉降情况。3、沉降观测点埋设根据图纸设计要求，设置的高度为高出室外地坪750㎜，用 ø20 钢筋弯成 90°，用红油漆在砼柱编号，沉降点用防锈漆涂刷防锈，再用黑油漆涂刷表面。沉降观测点采纳植筋方法将其埋设在砼柱上，外露出砼柱面 50mm,在其所在的位置下用标准砖砌筑一个小井，小井高度以高出沉降观测点一皮砖，顶部用木板盖住井口加以保护。下载后可任意编辑二、 沉降观测要求1、沉降观测的时间和次数，根据工程的性质、工程进度、地基土质情况及荷载增加情况等决定，一般每施工一层，观测一次，直至竣工。工程竣工后第一年测四次，第二年测二次，第三年后每年一次，直至下沉稳定为止，一般为五年。施工中如遇中途停工时间较长，应在停工时复工前进行观测。2...
