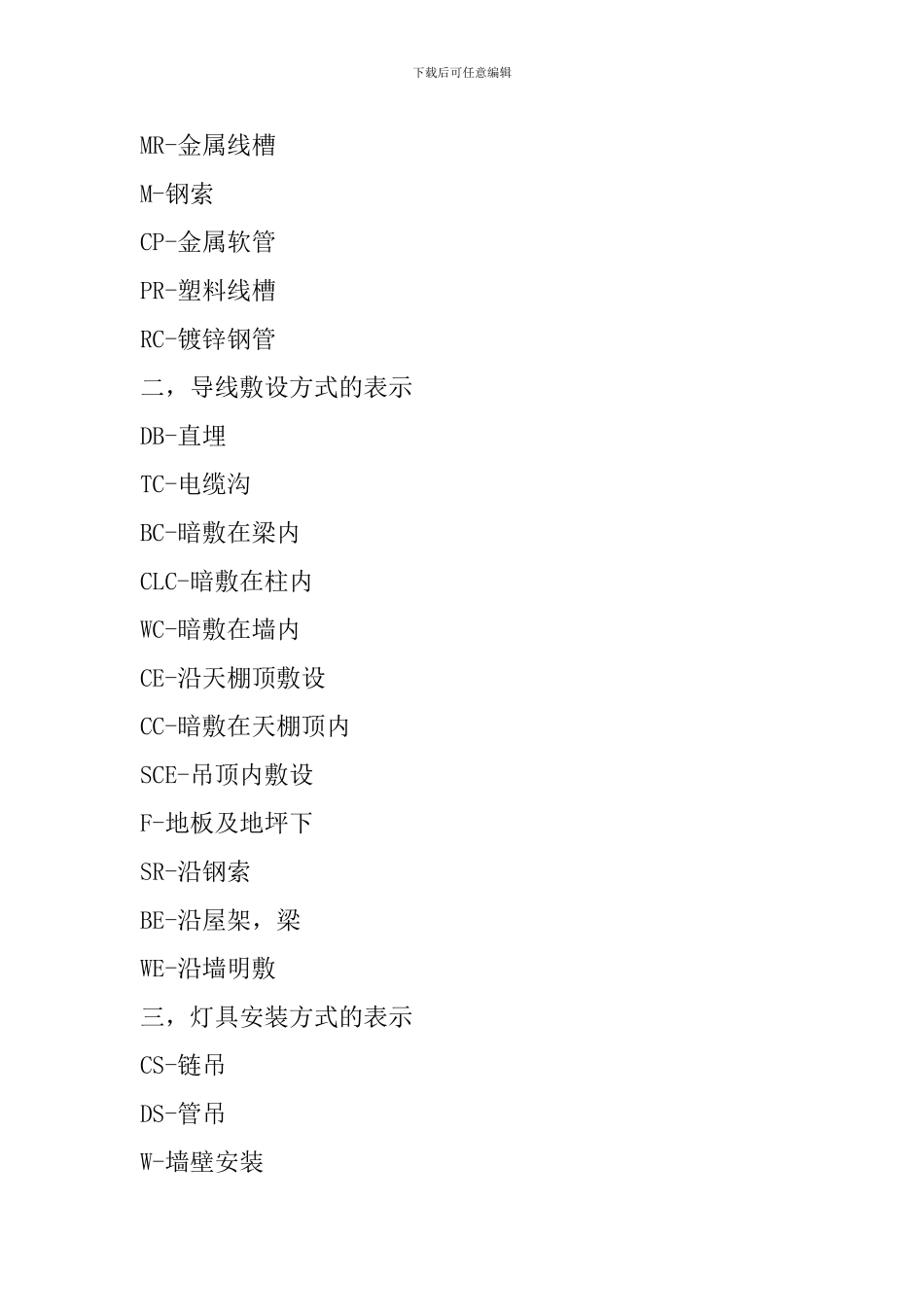

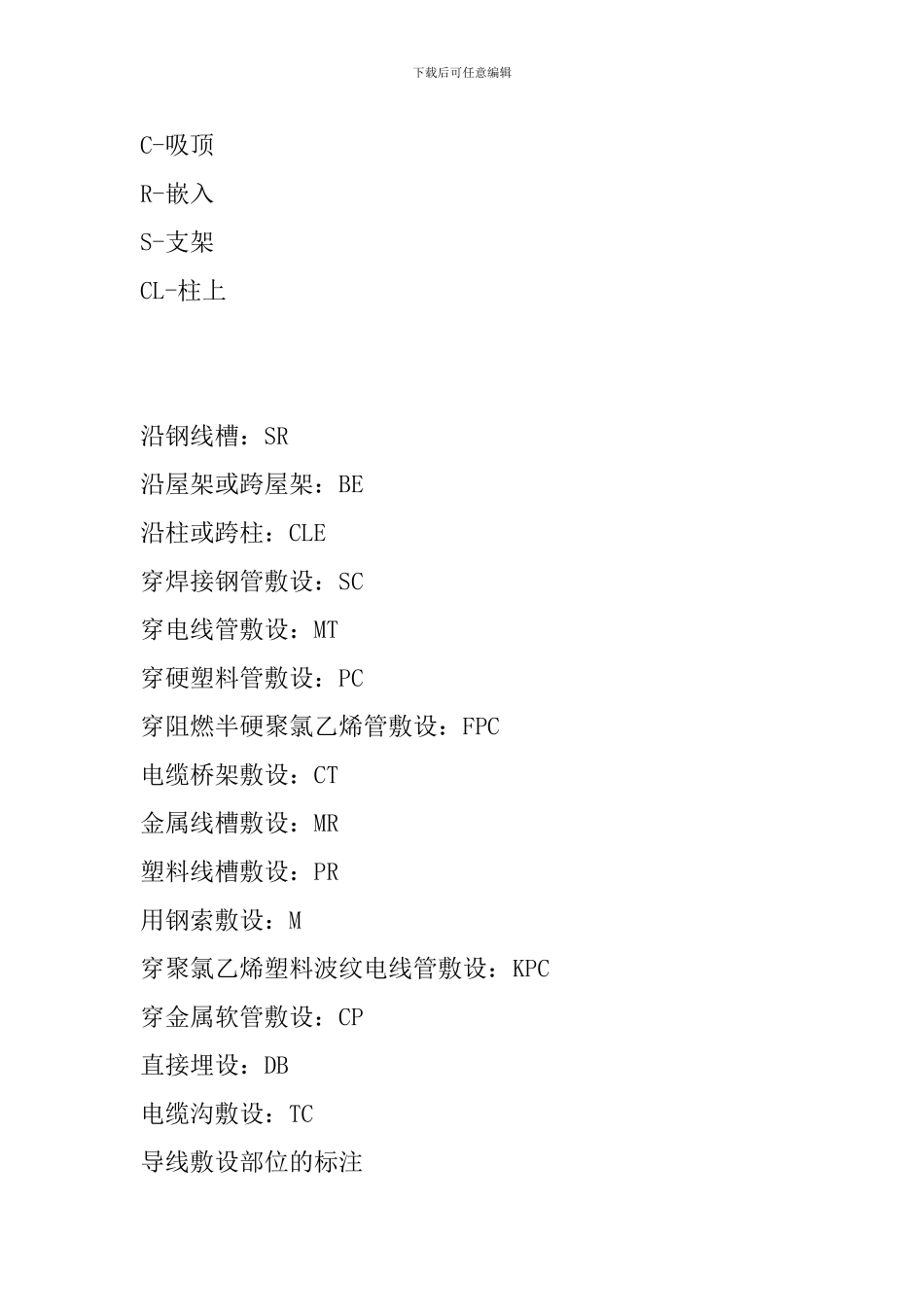

下载后可任意编辑电气设计施工图中常用线路敷设方式：SR： 沿钢线槽敷设BE： 沿屋架或跨屋架敷设(明)CLE：沿柱或跨柱敷设(明)WE： 沿墙面敷设(明)CE： 沿天棚面或顶棚面敷设(明)ACE：在能进入人的吊顶内敷设(明)BC： 暗敷设在梁内CLC：暗敷设在柱内WC： 暗敷设在墙内CC： 暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC： 暗敷设在地面内SCE：吊顶内敷设,要穿金属管导线穿管表示SC-焊接钢管TC-电线管KBGJDGPC-PVC 塑料硬管FPC-阻燃塑料硬管（半硬）CT-桥架下载后可任意编辑MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装下载后可任意编辑C-吸顶R-嵌入S-支架CL-柱上 沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注下载后可任意编辑沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC下载后可任意编辑电气工程安装方式的标注摘自建设部《建筑电气工程设计常用图形和文字符号(2000.1.15)》GJBT-532，图集号 00DX001－73、74 页序号名 称标注文字符号旧符号线路敷设方式的标注7-001穿焊接钢管（黑铁管，电工钢管，壁较厚，多用在楼板、墙内暗敷，或无腐蚀环境下的明敷。逐渐被 JDG 代替）SCSC穿水煤气管（白铁管，镀锌钢管，壁最厚，多用在有腐蚀场所埋地敷设。）RC7-002 穿电线管（此种钢管管壁最薄，由铁皮做成，不建议使用。）MTTC7-003 穿硬塑料管PCPC7-004 穿阻燃半硬聚氯乙烯管FPCFPC穿阻燃塑料管敷设PVC7-005 电缆桥架敷设CTCT7-006 金属线槽敷设MRSR（钢线槽）7-007 塑料线槽敷设PRPR用塑料线夹敷设PCL下载后可任意编辑用瓷夹敷设PL7-008 用钢索敷设M7-009 穿聚氯乙烯塑料波纹电线管敷设KPC7-010 穿金属软管敷设CPCP（蛇皮管）7-011 直埋敷设DB7-012 电缆沟敷设TC7-013 混凝...
