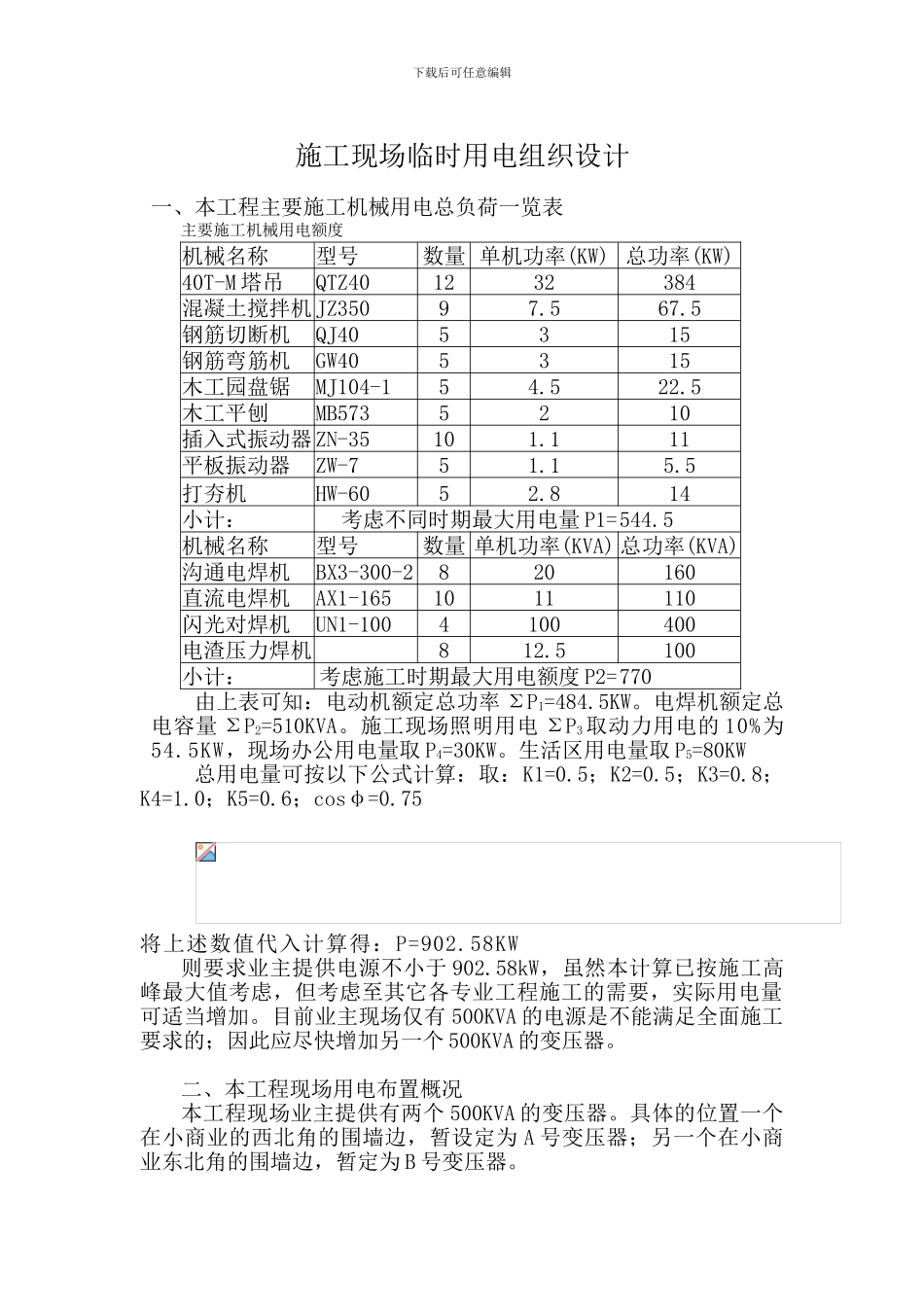

下载后可任意编辑施工现场临时用电组织设计 一、本工程主要施工机械用电总负荷一览表主要施工机械用电额度机械名称型号数量 单机功率(KW) 总功率(KW)40T-M 塔吊QTZ401232384混凝土搅拌机 JZ35097.567.5钢筋切断机QJ405315钢筋弯筋机GW405315木工园盘锯MJ104-154.522.5木工平刨MB5735210插入式振动器 ZN-35101.111平板振动器ZW-751.15.5打夯机HW-6052.814小计：考虑不同时期最大用电量 P1=544.5机械名称型号数量 单机功率(KVA) 总功率(KVA)沟通电焊机BX3-300-2820160直流电焊机AX1-1651011110闪光对焊机UN1-1004100400电渣压力焊机 812.5100小计：考虑施工时期最大用电额度 P2=770由上表可知：电动机额定总功率 ΣP1=484.5KW。电焊机额定总电容量 ΣP2=510KVA。施工现场照明用电 ΣP3取动力用电的 10%为54.5KW，现场办公用电量取 P4=30KW。生活区用电量取 P5=80KW总用电量可按以下公式计算：取：K1=0.5；K2=0.5；K3=0.8；K4=1.0；K5=0.6；cosφ=0.75将上述数值代入计算得：P=902.58KW则要求业主提供电源不小于 902.58kW，虽然本计算已按施工高峰最大值考虑，但考虑至其它各专业工程施工的需要，实际用电量可适当增加。目前业主现场仅有 500KVA 的电源是不能满足全面施工要求的；因此应尽快增加另一个 500KVA 的变压器。二、本工程现场用电布置概况本工程现场业主提供有两个 500KVA 的变压器。具体的位置一个在小商业的西北角的围墙边，暂设定为 A 号变压器；另一个在小商业东北角的围墙边，暂定为 B 号变压器。下载后可任意编辑A 号变压器提供一区、二区、现场办公区及整个生活区的用电，具体用电分三路供电，一路供一区、二路供二区、三路供至现场办公区专用配电箱，在从该配电箱分两路：一路供现场办公用电，另一路供生活区。B 号变压器提供三区、四区、五区的整个施工现场用电，具体分三路分别送至各区配电箱。然后各施工区从各自总配电箱接至各分配电箱。三、现场用电负荷计算（一）、A 号变压器供电计算一区、二区主要机械用电负荷机械名称型号数量 单机功率(KW) 总功率(KW)40T-M 塔吊QTZ4023264混凝土搅拌机 JZ35027.515钢筋切断机QJ40133钢筋弯筋机GW40133木工园盘锯MJ104-114.54.5木工平刨MB573122插入式振动器 ZN-3521.12.2平板振动器ZW-711.11.1打夯机HW-6012.82.8钢筋调直机19.59.5小计：考虑不同时期最大用电量 P1=107.1机械名称型号数量 单机功率(KVA) 总功率(KVA)沟通电焊机BX3-300-212020直...
