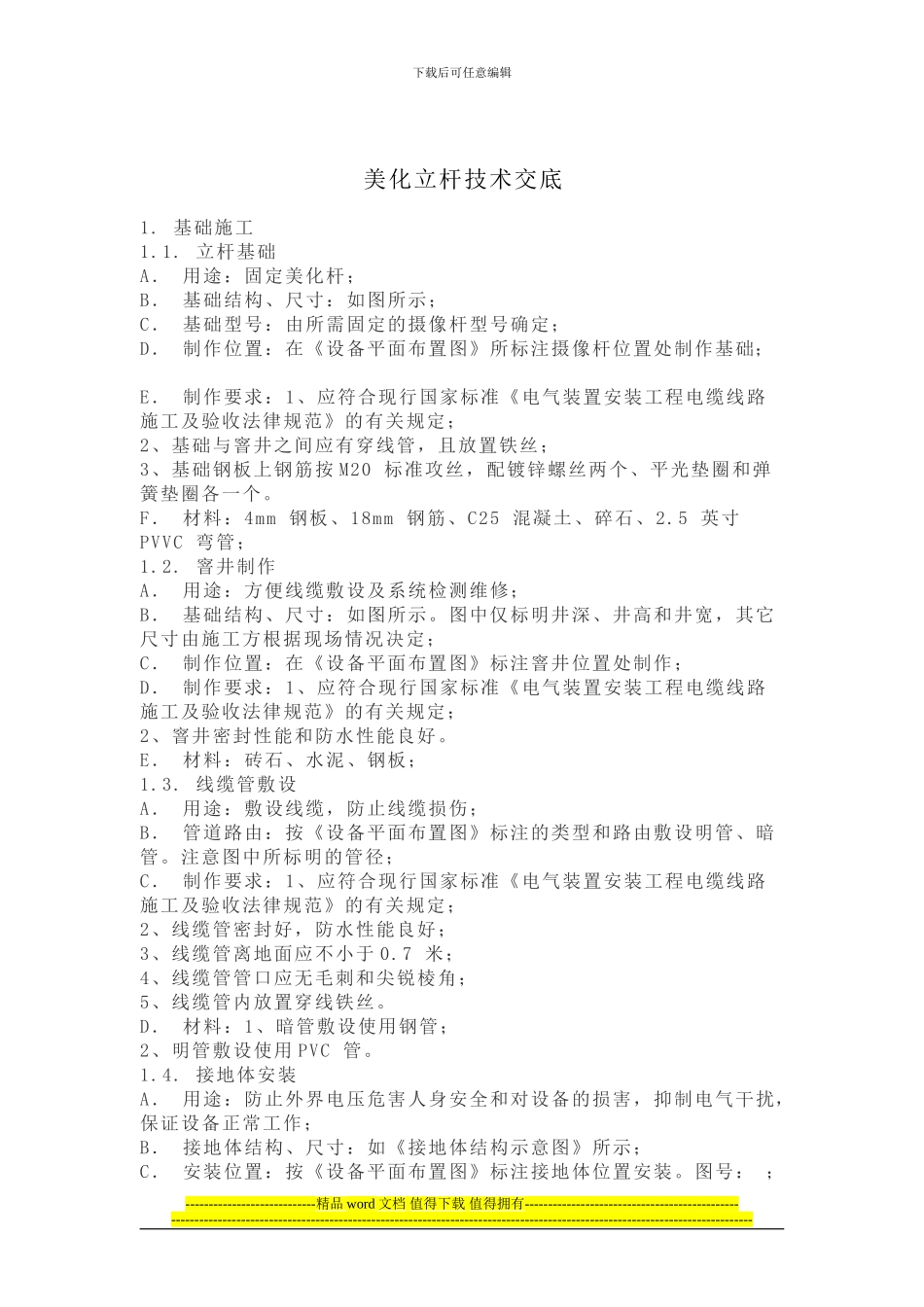

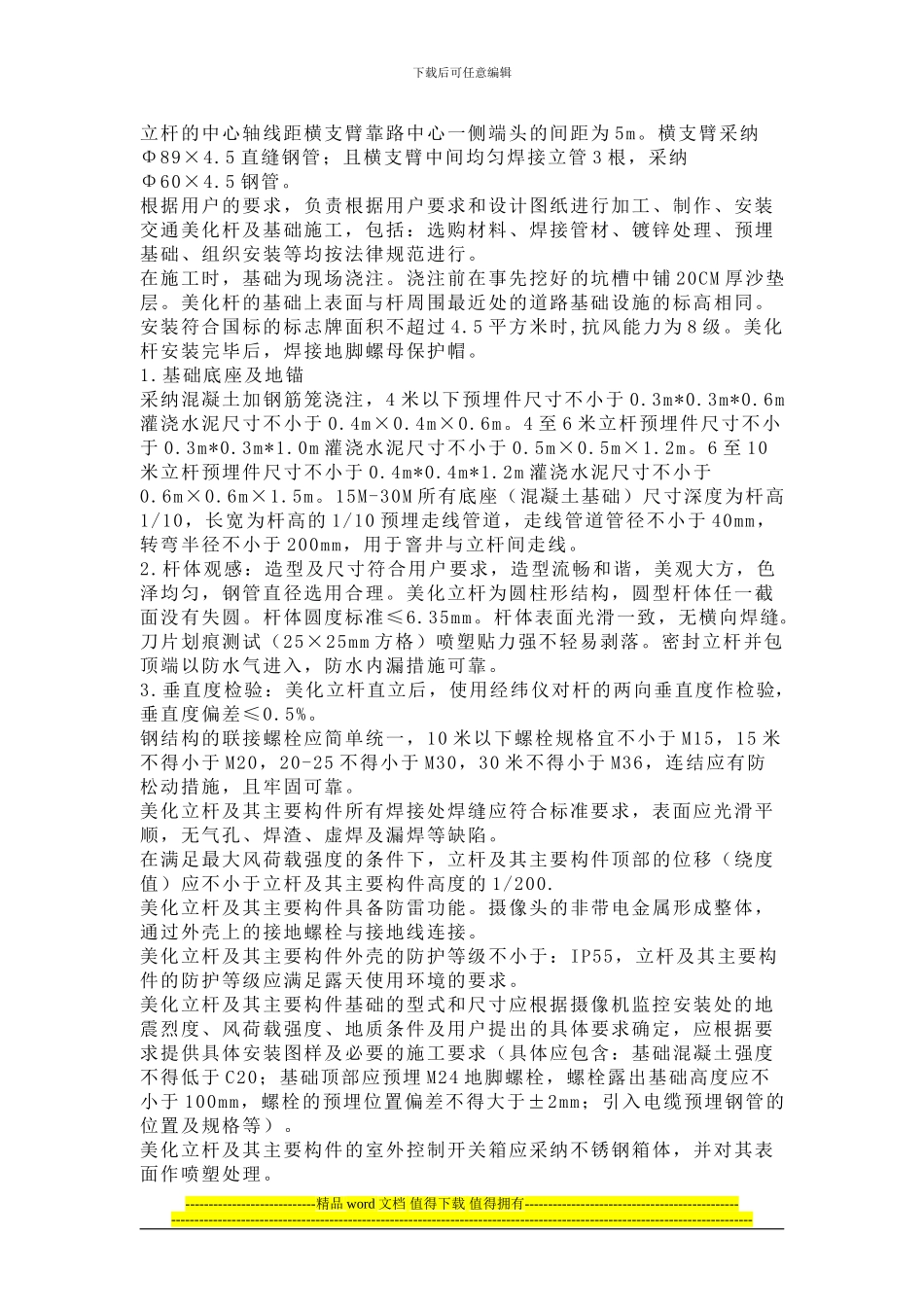

下载后可任意编辑 美化立杆技术交底 1. 基础施工 1.1. 立杆基础 A． 用途：固定美化杆； B． 基础结构、尺寸：如图所示； C． 基础型号：由所需固定的摄像杆型号确定； D． 制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础； E． 制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》的有关规定； 2、基础与窨井之间应有穿线管，且放置铁丝； 3、基础钢板上钢筋按 M20 标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。 F． 材料：4mm 钢板、18mm 钢筋、C25 混凝土、碎石、2.5 英寸PVVC 弯管； 1.2. 窨井制作 A． 用途：方便线缆敷设及系统检测维修； B． 基础结构、尺寸：如图所示。图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定； C． 制作位置：在《设备平面布置图》标注窨井位置处制作； D． 制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》的有关规定； 2、窨井密封性能和防水性能良好。 E． 材料：砖石、水泥、钢板； 1.3. 线缆管敷设 A． 用途：敷设线缆，防止线缆损伤； B． 管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。注意图中所标明的管径； C． 制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》的有关规定； 2、线缆管密封好，防水性能良好； 3、线缆管离地面应不小于 0.7 米； 4、线缆管管口应无毛刺和尖锐棱角； 5、线缆管内放置穿线铁丝。 D． 材料：1、暗管敷设使用钢管； 2、明管敷设使用 PVC 管。 1.4. 接地体安装 A． 用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作； B． 接地体结构、尺寸：如《接地体结构示意图》所示； C． 安装位置：按《设备平面布置图》标注接地体位置安装。图号： ；----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 D． 安装要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》的有关规定； 2、接地体的焊接应采纳搭焊，搭焊长度为圆钢直径的 6 倍； 3、接地体安装点下方应无任何管道、线...
