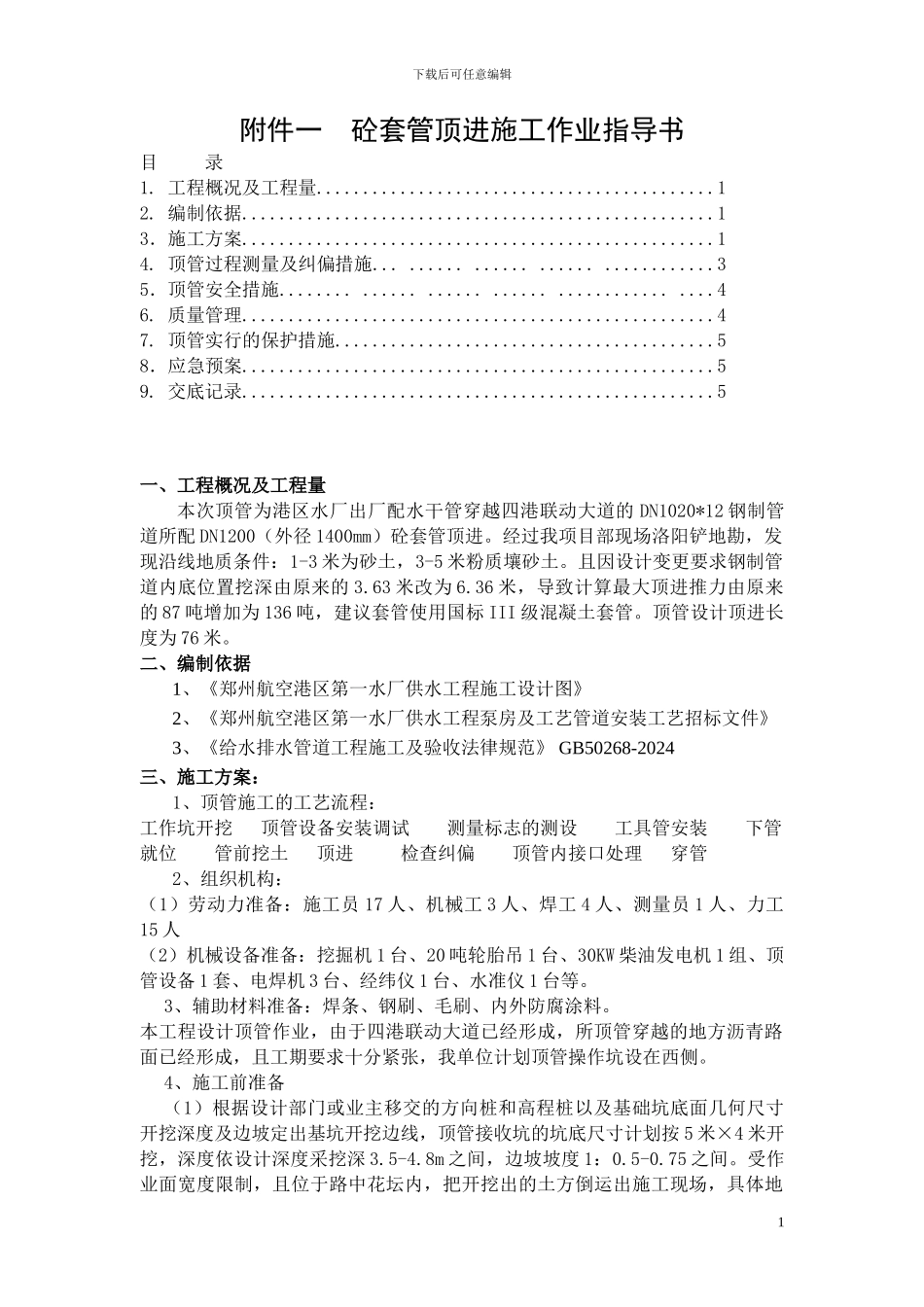

下载后可任意编辑附件一 砼套管顶进施工作业指导书目 录1. 工程概况及工程量...........................................12. 编制依据...................................................13．施工方案...................................................14. 顶管过程测量及纠偏措施... ...... ...... ...... ............35．顶管安全措施........ ...... ...... ...... ............ ....46. 质量管理...................................................47. 顶管实行的保护措施.........................................58．应急预案...................................................59. 交底记录...................................................5一、工程概况及工程量本次顶管为港区水厂出厂配水干管穿越四港联动大道的 DN1020*12 钢制管道所配 DN1200（外径 1400mm）砼套管顶进。经过我项目部现场洛阳铲地勘，发现沿线地质条件：1-3 米为砂土，3-5 米粉质壤砂土。且因设计变更要求钢制管道内底位置挖深由原来的 3.63 米改为 6.36 米，导致计算最大顶进推力由原来的 87 吨增加为 136 吨，建议套管使用国标 III 级混凝土套管。顶管设计顶进长度为 76 米。二、编制依据1、《郑州航空港区第一水厂供水工程施工设计图》2、《郑州航空港区第一水厂供水工程泵房及工艺管道安装工艺招标文件》3、《给水排水管道工程施工及验收法律规范》 GB50268-2024三、施工方案：1、顶管施工的工艺流程：工作坑开挖 顶管设备安装调试 测量标志的测设 工具管安装 下管就位 管前挖土 顶进 检查纠偏 顶管内接口处理 穿管 2、组织机构：（1）劳动力准备：施工员 17 人、机械工 3 人、焊工 4 人、测量员 1 人、力工15 人（2）机械设备准备：挖掘机 1 台、20 吨轮胎吊 1 台、30KW 柴油发电机 1 组、顶管设备 1 套、电焊机 3 台、经纬仪 1 台、水准仪 1 台等。3、辅助材料准备：焊条、钢刷、毛刷、内外防腐涂料。本工程设计顶管作业，由于四港联动大道已经形成，所顶管穿越的地方沥青路面已经形成，且工期要求十分紧张，我单位计划顶管操作坑设在西侧。4、施工前准备（1）根据设计部门或业主移交的方向桩和高程桩以及基础坑底面几何尺寸开挖深度及边坡定出基坑开挖边线，顶管接收坑的坑底尺寸计划按 5 米×4 米开挖，深度依设计深度采挖深 3.5-4.8m 之间，边坡坡度 1：0.5-0...
