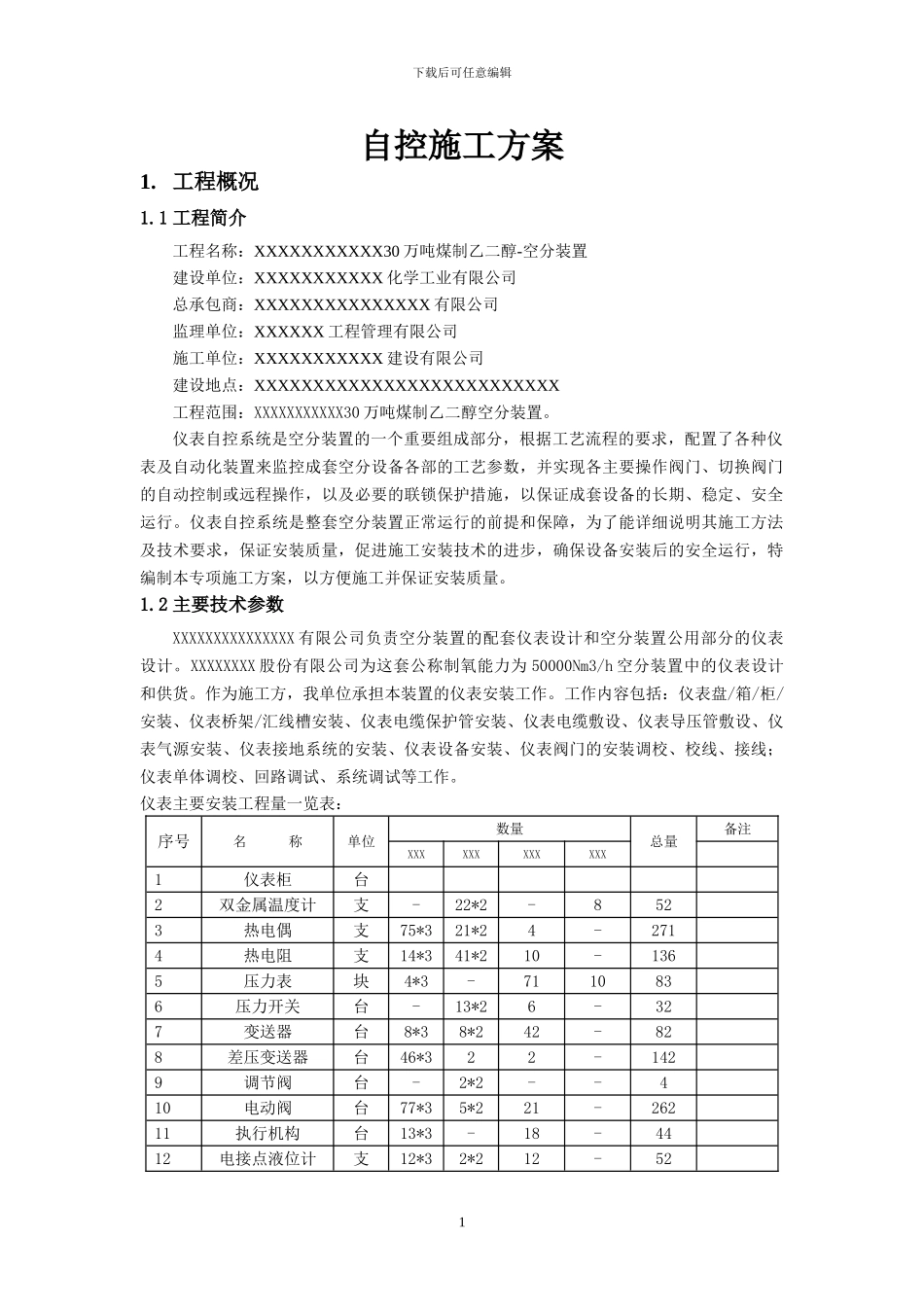

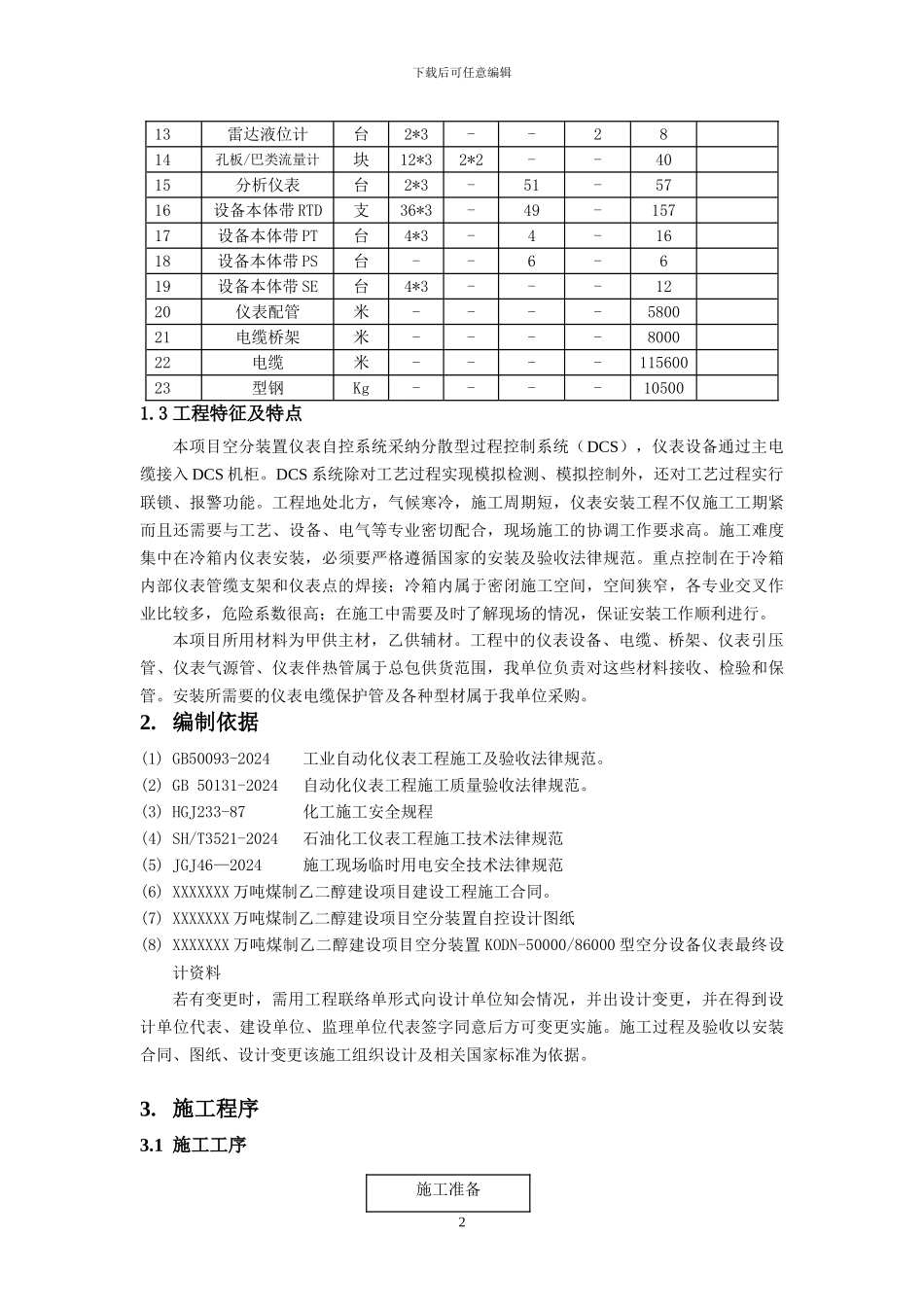

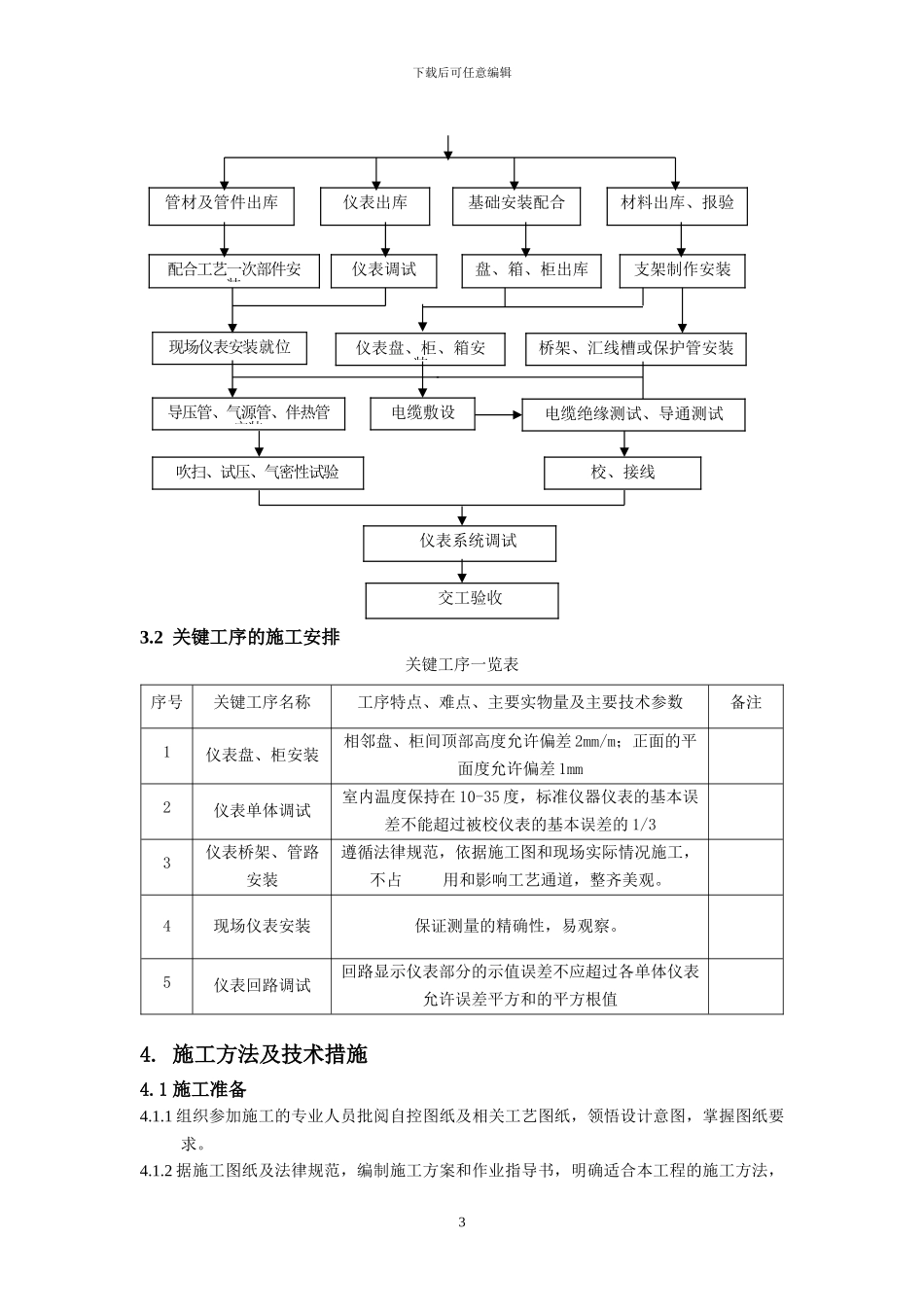

1下载后可任意编辑自控施工方案1. 工程概况1.1 工程简介工程名称：XXXXXXXXXXX30 万吨煤制乙二醇-空分装置建设单位：XXXXXXXXXXX 化学工业有限公司总承包商：XXXXXXXXXXXXXXX 有限公司监理单位：XXXXXX 工程管理有限公司施工单位：XXXXXXXXXXX 建设有限公司建设地点：XXXXXXXXXXXXXXXXXXXXXXXXXX工程范围：XXXXXXXXXXX30 万吨煤制乙二醇空分装置。仪表自控系统是空分装置的一个重要组成部分，根据工艺流程的要求，配置了各种仪表及自动化装置来监控成套空分设备各部的工艺参数，并实现各主要操作阀门、切换阀门的自动控制或远程操作，以及必要的联锁保护措施，以保证成套设备的长期、稳定、安全运行。仪表自控系统是整套空分装置正常运行的前提和保障，为了能详细说明其施工方法及技术要求，保证安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，特编制本专项施工方案，以方便施工并保证安装质量。1.2 主要技术参数XXXXXXXXXXXXXXX 有限公司负责空分装置的配套仪表设计和空分装置公用部分的仪表设计。XXXXXXXX 股份有限公司为这套公称制氧能力为 50000Nm3/h 空分装置中的仪表设计和供货。作为施工方，我单位承担本装置的仪表安装工作。工作内容包括：仪表盘/箱/柜/安装、仪表桥架/汇线槽安装、仪表电缆保护管安装、仪表电缆敷设、仪表导压管敷设、仪表气源安装、仪表接地系统的安装、仪表设备安装、仪表阀门的安装调校、校线、接线；仪表单体调校、回路调试、系统调试等工作。仪表主要安装工程量一览表：序号名 称单位数量总量备注XXXXXXXXXXXX1仪表柜台2双金属温度计支-22*2-8523热电偶支75*321*24-2714热电阻支14*341*210-1365压力表块4*3-7110836压力开关台-13*26-327变送器台8*38*242-828差压变送器台46*322-1429调节阀台-2*2--410电动阀台77*35*221-26211执行机构台13*3-18-4412电接点液位计支12*32*212-522下载后可任意编辑13雷达液位计台2*3--2814孔板/巴类流量计块12*32*2--4015分析仪表台2*3-51-5716设备本体带 RTD支36*3-49-15717设备本体带 PT台4*3-4-1618设备本体带 PS台--6-619设备本体带 SE台4*3---1220仪表配管米----580021电缆桥架米----800022电缆米----11560023型钢Kg----105001.3 工程特征及特点本项目空分装置仪表自控系统采纳分散型过程控制系统（DCS），仪表设备通过主电缆接入 DCS 机柜。DCS 系统除对工艺过程实现模拟检测、模拟控制外，还对工艺过程实行联锁、报警功能。工程地处北方...
