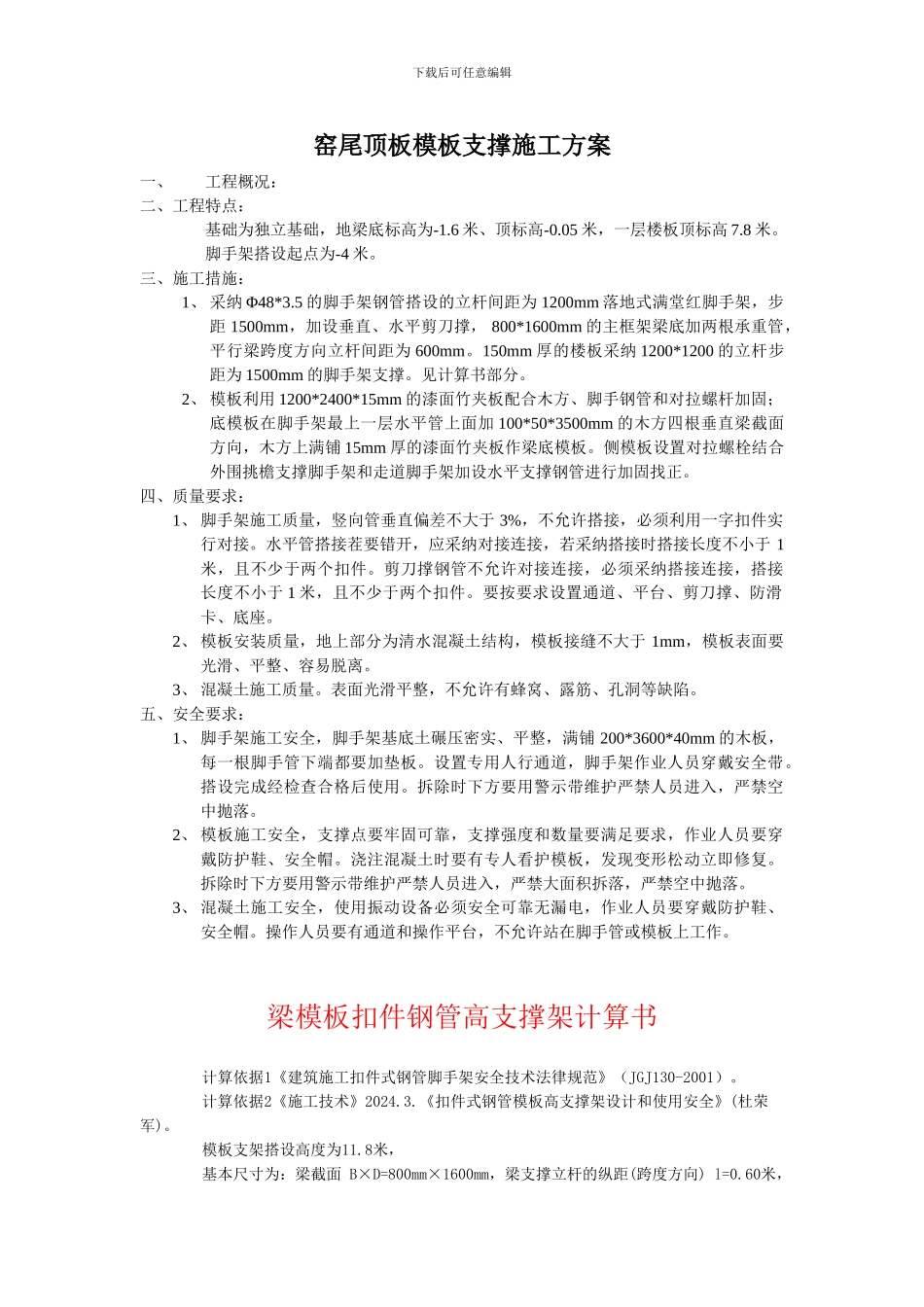

下载后可任意编辑窑尾顶板模板支撑施工方案一、工程概况：二、工程特点：基础为独立基础，地梁底标高为-1.6 米、顶标高-0.05 米，一层楼板顶标高 7.8 米。脚手架搭设起点为-4 米。三、施工措施：1、 采纳 Φ48*3.5 的脚手架钢管搭设的立杆间距为 1200mm 落地式满堂红脚手架，步距 1500mm，加设垂直、水平剪刀撑， 800*1600mm 的主框架梁底加两根承重管，平行梁跨度方向立杆间距为 600mm。150mm 厚的楼板采纳 1200*1200 的立杆步距为 1500mm 的脚手架支撑。见计算书部分。2、 模板利用 1200*2400*15mm 的漆面竹夹板配合木方、脚手钢管和对拉螺杆加固；底模板在脚手架最上一层水平管上面加 100*50*3500mm 的木方四根垂直梁截面方向，木方上满铺 15mm 厚的漆面竹夹板作梁底模板。侧模板设置对拉螺栓结合外围挑檐支撑脚手架和走道脚手架加设水平支撑钢管进行加固找正。四、质量要求：1、 脚手架施工质量，竖向管垂直偏差不大于 3%，不允许搭接，必须利用一字扣件实行对接。水平管搭接茬要错开，应采纳对接连接，若采纳搭接时搭接长度不小于 1米，且不少于两个扣件。剪刀撑钢管不允许对接连接，必须采纳搭接连接，搭接长度不小于 1 米，且不少于两个扣件。要按要求设置通道、平台、剪刀撑、防滑卡、底座。2、 模板安装质量，地上部分为清水混凝土结构，模板接缝不大于 1mm，模板表面要光滑、平整、容易脱离。3、 混凝土施工质量。表面光滑平整，不允许有蜂窝、露筋、孔洞等缺陷。五、安全要求：1、 脚手架施工安全，脚手架基底土碾压密实、平整，满铺 200*3600*40mm 的木板，每一根脚手管下端都要加垫板。设置专用人行通道，脚手架作业人员穿戴安全带。搭设完成经检查合格后使用。拆除时下方要用警示带维护严禁人员进入，严禁空中抛落。2、 模板施工安全，支撑点要牢固可靠，支撑强度和数量要满足要求，作业人员要穿戴防护鞋、安全帽。浇注混凝土时要有专人看护模板，发现变形松动立即修复。拆除时下方要用警示带维护严禁人员进入，严禁大面积拆落，严禁空中抛落。3、 混凝土施工安全，使用振动设备必须安全可靠无漏电，作业人员要穿戴防护鞋、安全帽。操作人员要有通道和操作平台，不允许站在脚手管或模板上工作。梁模板扣件钢管高支撑架计算书 计算依据1《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）。 计算依据2《施工技术》2024.3.《扣件式钢管模板高支撑架设计和使用安全》(杜荣军)。 ...
