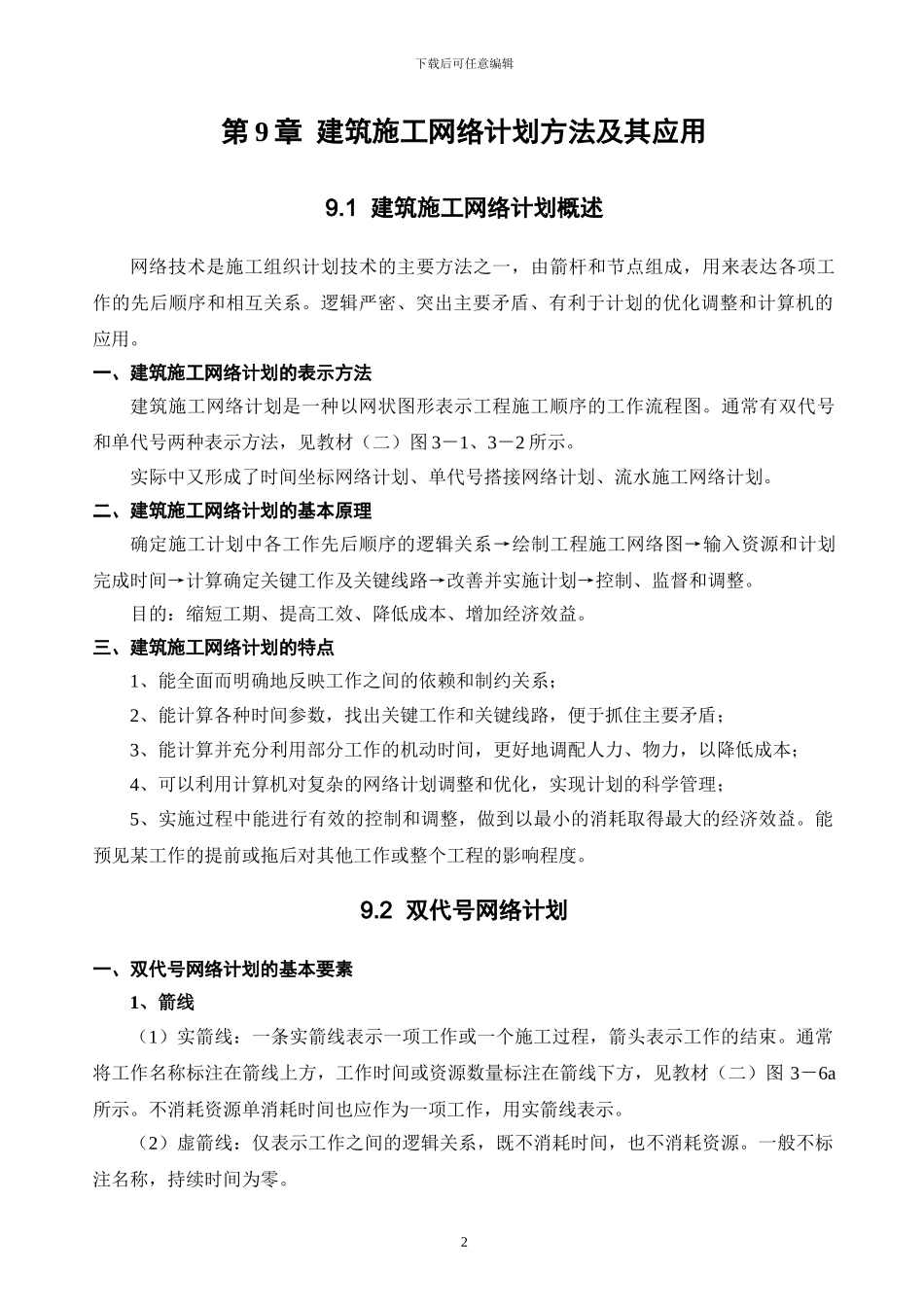

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】1下载后可任意编辑第 9 章 建筑施工网络计划方法及其应用9.1 建筑施工网络计划概述网络技术是施工组织计划技术的主要方法之一，由箭杆和节点组成，用来表达各项工作的先后顺序和相互关系。逻辑严密、突出主要矛盾、有利于计划的优化调整和计算机的应用。一、建筑施工网络计划的表示方法建筑施工网络计划是一种以网状图形表示工程施工顺序的工作流程图。通常有双代号和单代号两种表示方法，见教材（二）图 3－1、3－2 所示。实际中又形成了时间坐标网络计划、单代号搭接网络计划、流水施工网络计划。二、建筑施工网络计划的基本原理确定施工计划中各工作先后顺序的逻辑关系→绘制工程施工网络图→输入资源和计划完成时间→计算确定关键工作及关键线路→改善并实施计划→控制、监督和调整。目的：缩短工期、提高工效、降低成本、增加经济效益。三、建筑施工网络计划的特点1、能全面而明确地反映工作之间的依赖和制约关系；2、能计算各种时间参数，找出关键工作和关键线路，便于抓住主要矛盾；3、能计算并充分利用部分工作的机动时间，更好地调配人力、物力，以降低成本；4、可以利用计算机对复杂的网络计划调整和优化，实现计划的科学管理；5、实施过程中能进行有效的控制和调整，做到以最小的消耗取得最大的经济效益。能预见某工作的提前或拖后对其他工作或整个工程的影响程度。9.2 双代号网络计划一、双代号网络计划的基本要素1、箭线（1）实箭线：一条实箭线表示一项工作或一个施工过程，箭头表示工作的结束。通常将工作名称标注在箭线上方，工作时间或资源数量标注在箭线下方，见教材（二）图 3－6a所示。不消耗资源单消耗时间也应作为一项工作，用实箭线表示。（2）虚箭线：仅表示工作之间的逻辑关系，既不消耗时间，也不消耗资源。一般不标注名称，持续时间为零。2下载后可任意编辑2、节点（也称事件）在双代号网络图中用节点用圈表示。（1）节点表示前面工作结束和后面工作开始的瞬间，节点不不消耗时间和资源。（2）节点根据其位置不同可以表示为起点节点、终点节点、中间节点。起点节点就是网络图的第一个节点，表示一项计划（或工程）的开始；终点节点就是网络图中的终止节点，表示一项计划（或工程）的结束；中间节点就是网络图中的任何一个中间节点，既表示紧前各工作的结束，又表示其紧后各工作的开...
