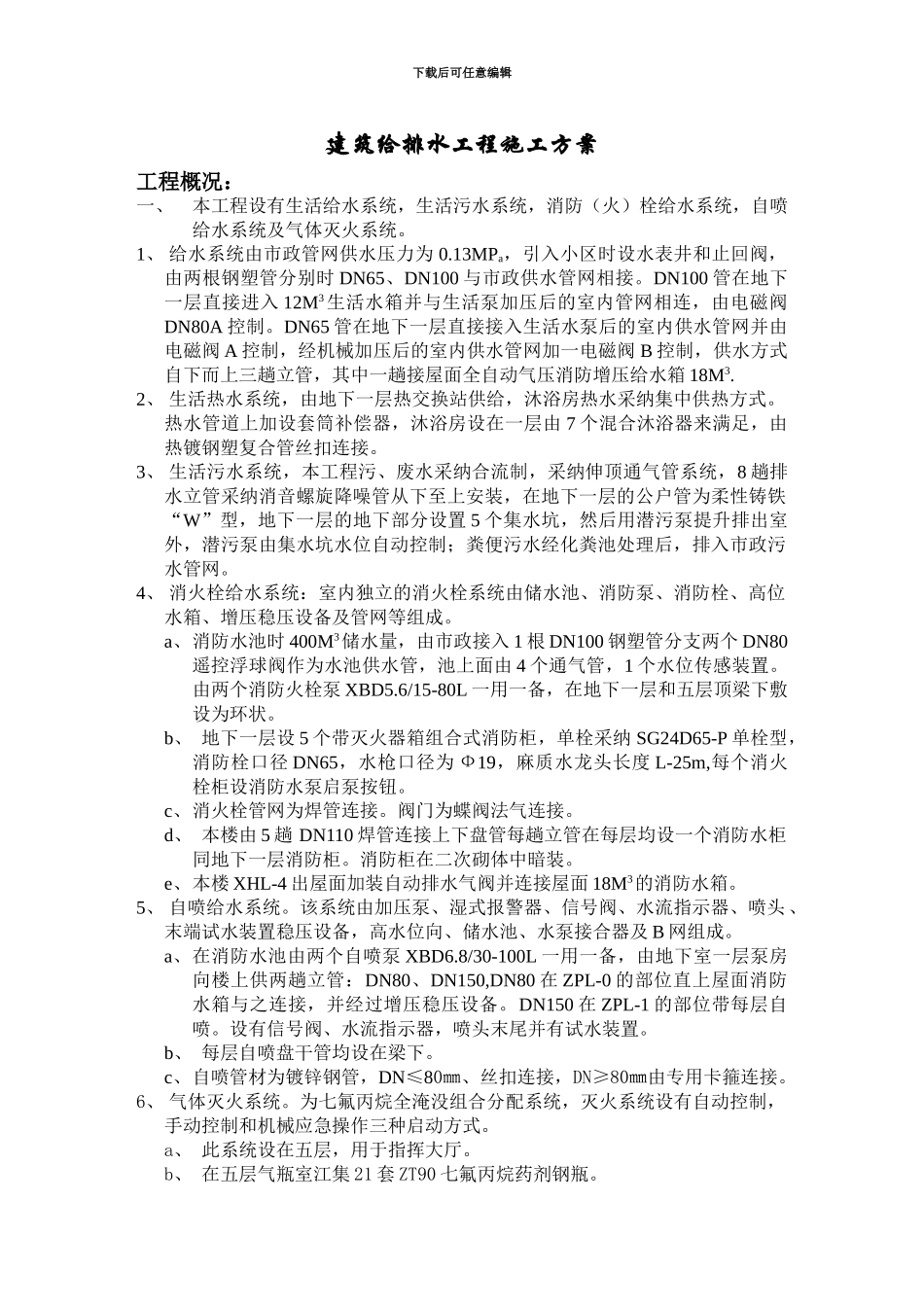

下载后可任意编辑建筑给排水工程施工方案工程概况：一、本工程设有生活给水系统，生活污水系统，消防（火）栓给水系统，自喷给水系统及气体灭火系统。1、 给水系统由市政管网供水压力为 0.13MPa，引入小区时设水表井和止回阀，由两根钢塑管分别时 DN65、DN100 与市政供水管网相接。DN100 管在地下一层直接进入 12M3生活水箱并与生活泵加压后的室内管网相连，由电磁阀DN80A 控制。DN65 管在地下一层直接接入生活水泵后的室内供水管网并由电磁阀 A 控制，经机械加压后的室内供水管网加一电磁阀 B 控制，供水方式自下而上三趟立管，其中一趟接屋面全自动气压消防增压给水箱 18M3.2、 生活热水系统，由地下一层热交换站供给，沐浴房热水采纳集中供热方式。热水管道上加设套筒补偿器，沐浴房设在一层由 7 个混合沐浴器来满足，由热镀钢塑复合管丝扣连接。3、 生活污水系统，本工程污、废水采纳合流制，采纳伸顶通气管系统，8 趟排水立管采纳消音螺旋降噪管从下至上安装，在地下一层的公户管为柔性铸铁“W”型，地下一层的地下部分设置 5 个集水坑，然后用潜污泵提升排出室外，潜污泵由集水坑水位自动控制；粪便污水经化粪池处理后，排入市政污水管网。4、 消火栓给水系统：室内独立的消火栓系统由储水池、消防泵、消防栓、高位水箱、增压稳压设备及管网等组成。a、消防水池时 400M3储水量，由市政接入 1 根 DN100 钢塑管分支两个 DN80遥控浮球阀作为水池供水管，池上面由 4 个通气管，1 个水位传感装置。由两个消防火栓泵 XBD5.6/15-80L 一用一备，在地下一层和五层顶梁下敷设为环状。b、 地下一层设 5 个带灭火器箱组合式消防柜，单栓采纳 SG24D65-P 单栓型，消防栓口径 DN65，水枪口径为 Ф19，麻质水龙头长度 L-25m,每个消火栓柜设消防水泵启泵按钮。c、消火栓管网为焊管连接。阀门为蝶阀法气连接。d、 本楼由 5 趟 DN110 焊管连接上下盘管每趟立管在每层均设一个消防水柜同地下一层消防柜。消防柜在二次砌体中暗装。e、本楼 XHL-4 出屋面加装自动排水气阀并连接屋面 18M3的消防水箱。5、 自喷给水系统。该系统由加压泵、湿式报警器、信号阀、水流指示器、喷头 、末端试水装置稳压设备，高水位向、储水池、水泵接合器及 B 网组成。a、在消防水池由两个自喷泵 XBD6.8/30-100L 一用一备，由地下室一层泵房向楼上供两趟立管：DN80、DN150,DN80 在 ZPL-0 的部位直上屋面消防水箱与之连接，并经...
