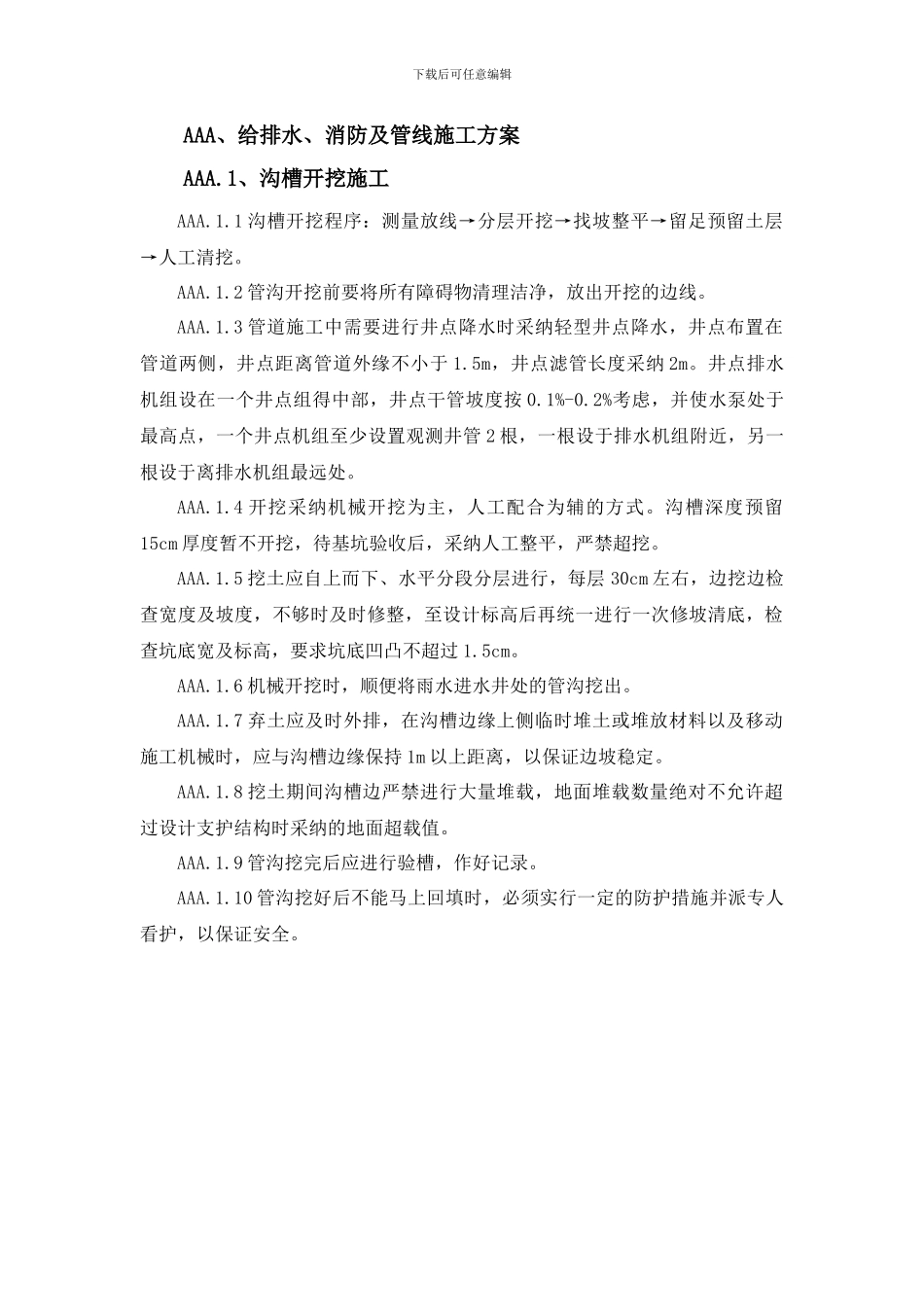

下载后可任意编辑AAA、给排水、消防及管线施工方案AAA.1、沟槽开挖施工AAA.1.1 沟槽开挖程序：测量放线→分层开挖→找坡整平→留足预留土层→人工清挖。AAA.1.2 管沟开挖前要将所有障碍物清理洁净，放出开挖的边线。AAA.1.3 管道施工中需要进行井点降水时采纳轻型井点降水，井点布置在管道两侧，井点距离管道外缘不小于 1.5m，井点滤管长度采纳 2m。井点排水机组设在一个井点组得中部，井点干管坡度按 0.1%-0.2%考虑，并使水泵处于最高点，一个井点机组至少设置观测井管 2 根，一根设于排水机组附近，另一根设于离排水机组最远处。AAA.1.4 开挖采纳机械开挖为主，人工配合为辅的方式。沟槽深度预留15cm 厚度暂不开挖，待基坑验收后，采纳人工整平，严禁超挖。AAA.1.5 挖土应自上而下、水平分段分层进行，每层 30cm 左右，边挖边检查宽度及坡度，不够时及时修整，至设计标高后再统一进行一次修坡清底，检查坑底宽及标高，要求坑底凹凸不超过 1.5cm。AAA.1.6 机械开挖时，顺便将雨水进水井处的管沟挖出。AAA.1.7 弃土应及时外排，在沟槽边缘上侧临时堆土或堆放材料以及移动施工机械时，应与沟槽边缘保持 1m 以上距离，以保证边坡稳定。AAA.1.8 挖土期间沟槽边严禁进行大量堆载，地面堆载数量绝对不允许超过设计支护结构时采纳的地面超载值。AAA.1.9 管沟挖完后应进行验槽，作好记录。AAA.1.10 管沟挖好后不能马上回填时，必须实行一定的防护措施并派专人看护，以保证安全。测 量 放 样人工清底 20cm不良地质处理验 槽下 道 工 序排 水 措 施沟槽开挖排 水 措 施下载后可任意编辑沟槽开挖断面示意图如下:坡比1：0.33工作面工作面B沟槽开挖施工工艺流程图下载后可任意编辑AAA.2 碎石垫层开槽报验合格后，进行碎石垫层施工，碎石垫层厚度为 10cm，铲平拍实。施工中严格控制好垫层高程、轴线。AAA.3 砼平基垫层经验收合格后，施工平基，先立平基模板，模板支撑牢固确保不跑模，经验收合格后进行砼浇筑。AAA.4、雨、污水管道及检查井施工AAA.4.1、钢筋砼管道1）基槽开挖到设计标高后及时进行基底整平。并立即进行垫层施工。2）对放坡不够和挖沟较深处，必须实行支护措施，具体用钢管和木板进行对口支撑，间距为 2.5m，直至管道施工完毕。3）基层施工分段填筑，蛙式打夯机夯实。4）购置成品雨水管，汽车运输，安装采纳吊车吊装，人工配合进行找坡、调直工作。管道安装按从下坡往上坡和承插口向前的原则进行。5）管...
