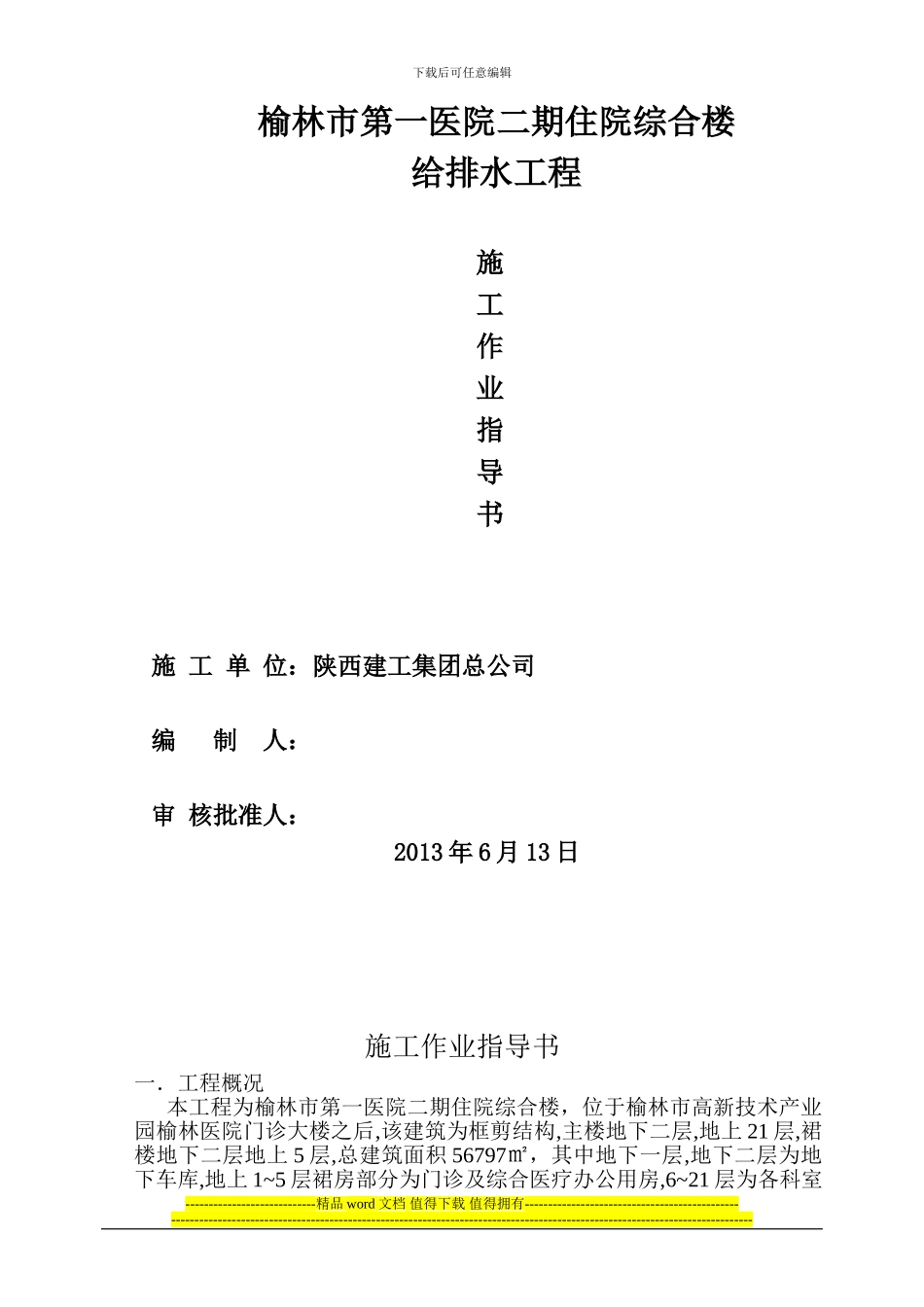

下载后可任意编辑榆林市第一医院二期住院综合楼给排水工程施工作业指导书施 工 单 位：陕西建工集团总公司编 制 人：审 核批准人：2013 年 6 月 13 日施工作业指导书一．工程概况本工程为榆林市第一医院二期住院综合楼，位于榆林市高新技术产业园榆林医院门诊大楼之后,该建筑为框剪结构,主楼地下二层,地上 21 层,裙楼地下二层地上 5 层,总建筑面积 56797㎡，其中地下一层,地下二层为地下车库,地上 1~5 层裙房部分为门诊及综合医疗办公用房,6~21 层为各科室----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑住院部。本工程给排水工程主要包括给排水系统、消火栓系统、自动喷水灭火系统等安装工程。二、各系统概况：1、给水系统： 系统竖向有分区，共分（3）区。-1~3 层为市政管道直供区（甲方提供市政供水压力 0.25Pa）；4~14 层为中区；15~21 层为高区。高、中区均采纳微机变频调速供水方式，地下二层设备用房内分别设置生活水箱及高、中区两套生活变频供水设备供水。本系统最大工作压力为（ 1.40）MPa。1) 管材、管件及接口形式：生活给水管采纳薄壁不锈钢管(TY-SUS304L)。管径大于 DN100 采纳对接氩弧焊式连接，管径小于或等于 DN100 时采纳承插氩弧焊式连接。2、排水系统：1)仅设伸顶通气的单立管系统。设专用通气立管的双立管系统。底层单排系统。2) 排水管管材及接口：污水排水管均采纳 SUNS 离心机制柔性排水铸铁管无承口 W 型管材，配套卡箍连接。直管、管件规格材质及密封橡胶圈均必须满足国家标准GB/T12772-2024（W 型）的要求。管材和管件内外层必须涂覆油或润滑脂等，涂覆后的涂层应均匀，粘接牢固。3、室内雨水：1) 系统形式：87 斗系统；雨水斗类型：87 型 2) 管材：同排水4、卫生热水及回水：1)系统简介：热水供应范围为病房以及工作人员淋浴、手术室洗手等处。系统竖向分区同给水；按全日 24 小时供水设计；甲方拟采纳热泵机组，热泵机组设于地下一层。总耗热量为（4993405KJ/h）水泵房内设热水储罐，热水罐与热水机组间连接管道待热水机组确定后再行设计。本系统最大工作压力为（ 1.40 ）MPa。2)管材及接口形式：同给水。5、 室内消火栓给水：1) 系统形式：消防...
