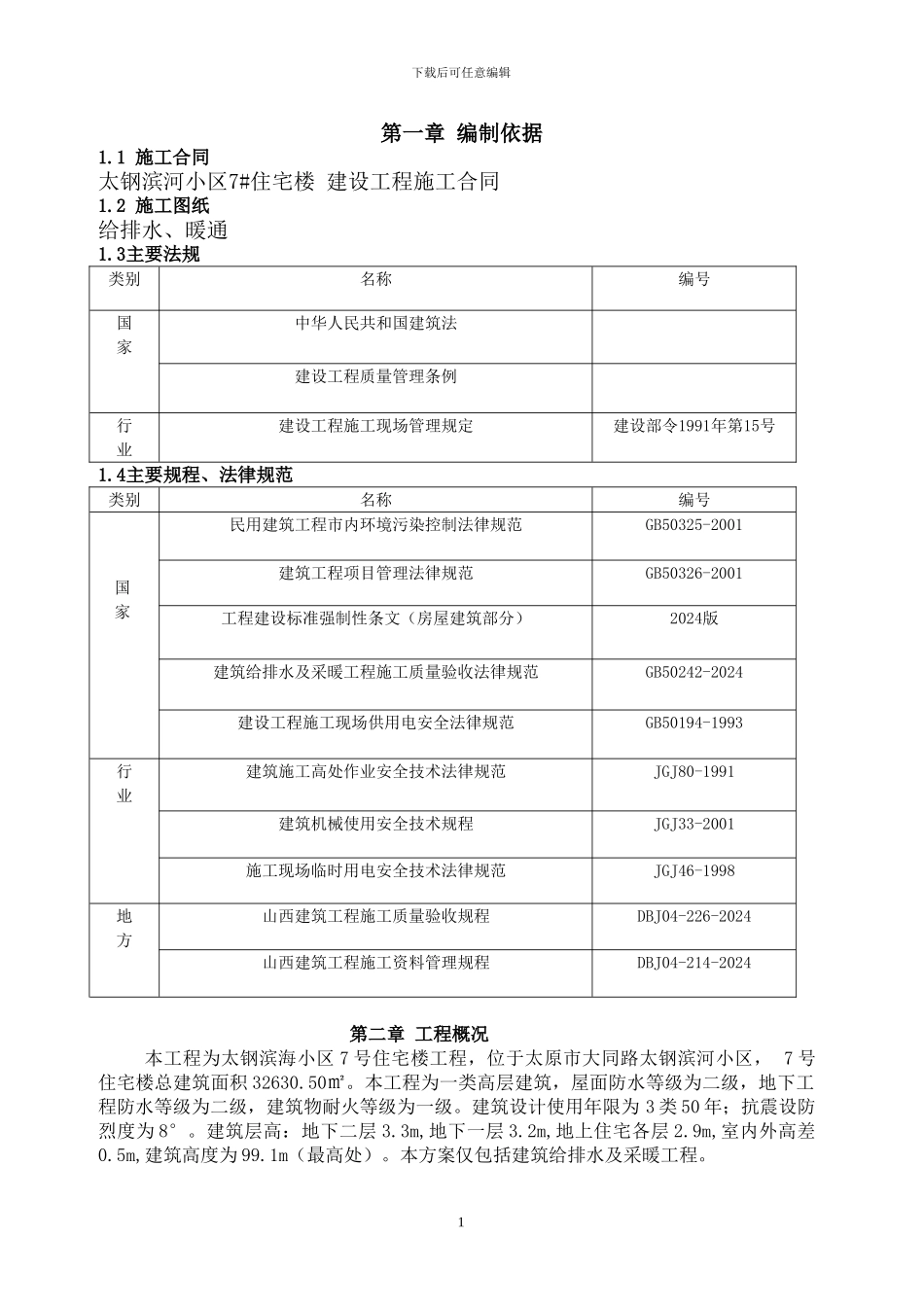

下载后可任意编辑第一章 编制依据1.1 施工合同太钢滨河小区7#住宅楼 建设工程施工合同1.2 施工图纸给排水、暖通1.3主要法规类别名称编号国家中华人民共和国建筑法建设工程质量管理条例行业建设工程施工现场管理规定建设部令1991年第15号1.4主要规程、法律规范类别名称编号国家民用建筑工程市内环境污染控制法律规范GB50325-2001建筑工程项目管理法律规范GB50326-2001工程建设标准强制性条文（房屋建筑部分）2024版建筑给排水及采暖工程施工质量验收法律规范GB50242-2024建设工程施工现场供用电安全法律规范GB50194-1993行业建筑施工高处作业安全技术法律规范JGJ80-1991建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术法律规范JGJ46-1998地方山西建筑工程施工质量验收规程DBJ04-226-2024山西建筑工程施工资料管理规程DBJ04-214-2024 第二章 工程概况本工程为太钢滨海小区 7 号住宅楼工程，位于太原市大同路太钢滨河小区， 7 号住宅楼总建筑面积 32630.50㎡。本工程为一类高层建筑，屋面防水等级为二级，地下工程防水等级为二级，建筑物耐火等级为一级。建筑设计使用年限为 3 类 50 年；抗震设防烈度为 8°。建筑层高：地下二层 3.3m,地下一层 3.2m,地上住宅各层 2.9m,室内外高差0.5m,建筑高度为 99.1m（最高处）。本方案仅包括建筑给排水及采暖工程。1下载后可任意编辑建筑给排水及采暖1 生活给水系统：分四个区，其中 1-4 层为一区，5-16 层为二区，17-28 层为三区，29-34 为四区，采纳枝状管网，一区水压由市政给水管网保证；二、三、四区生活专用无负压供水设备保证。生活给水干管和立管采纳钢塑复合管，双热熔管件连接；户内给水支管为 PP-R 管，热熔连接，埋没于垫层内。低区给水管采纳衬塑钢管（钢塑复合管），沟槽连接 。2 排水系统：采纳污、废水合流制，室内±0.000 以上污废水重力自流排入室外污水管，地下室废水采纳潜污泵提升至室外雨水管。排水管部分采纳伸顶通气立管，专用通气立管，每隔 2 层设 H 管件与污水立管相连。专用通气管、排水立管及干管采纳柔性抗震离心排水铸铁管，承插法兰连接，排水支管采纳硬聚氯乙烯 PVC-U 管，粘接。潜污泵出水管采纳热浸焊接钢管，DN＜100mm 丝扣连接，DN≥100mm 法兰连接。水池、水箱溢水、泄水管采纳镀锌钢管，丝扣连接。3 雨水系统：屋面雨水采纳87型雨水斗，采纳热浸镀锌钢管，沟槽式连接。4 消火栓给水系统及灭火器配置：采纳临时高压...
