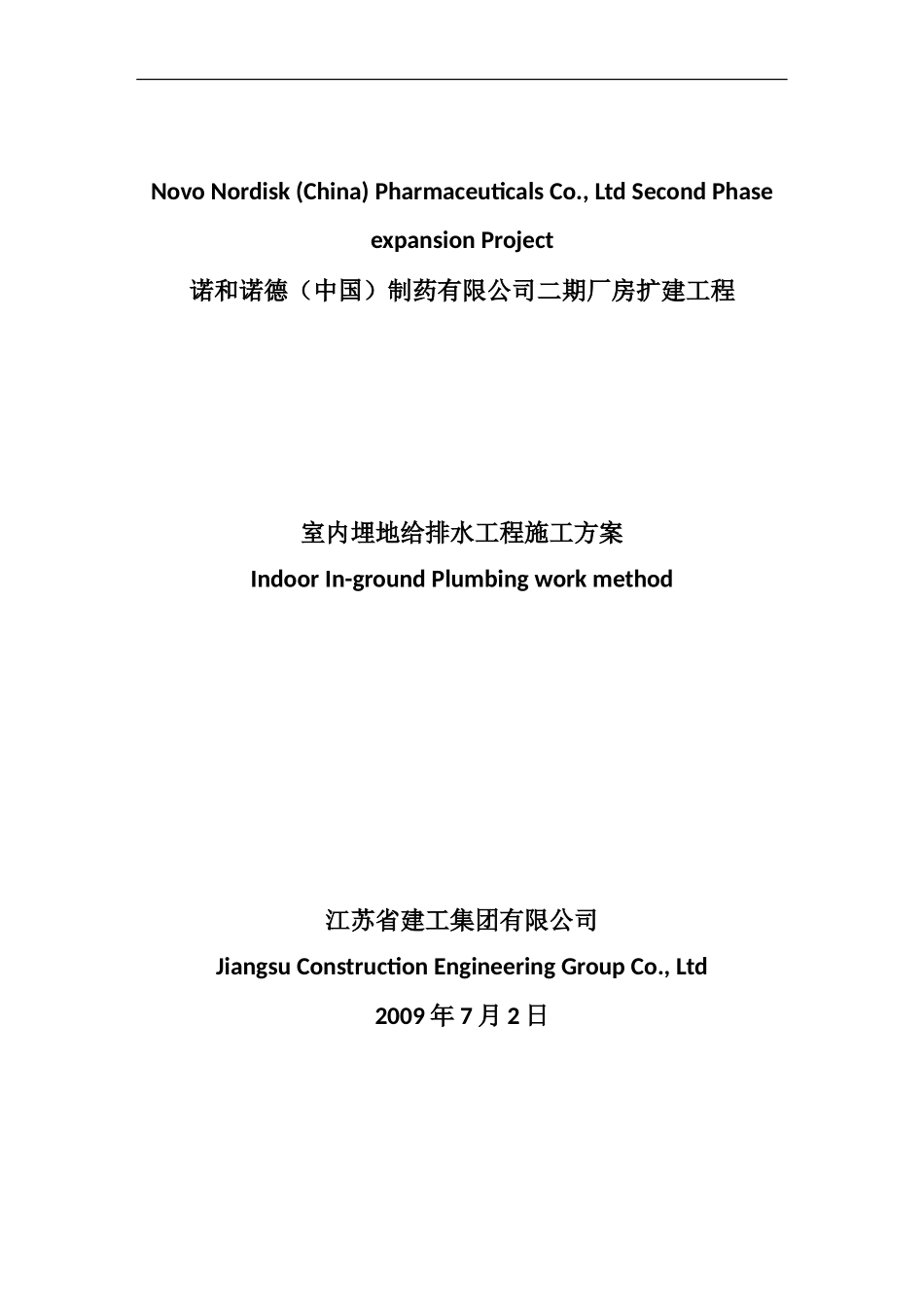

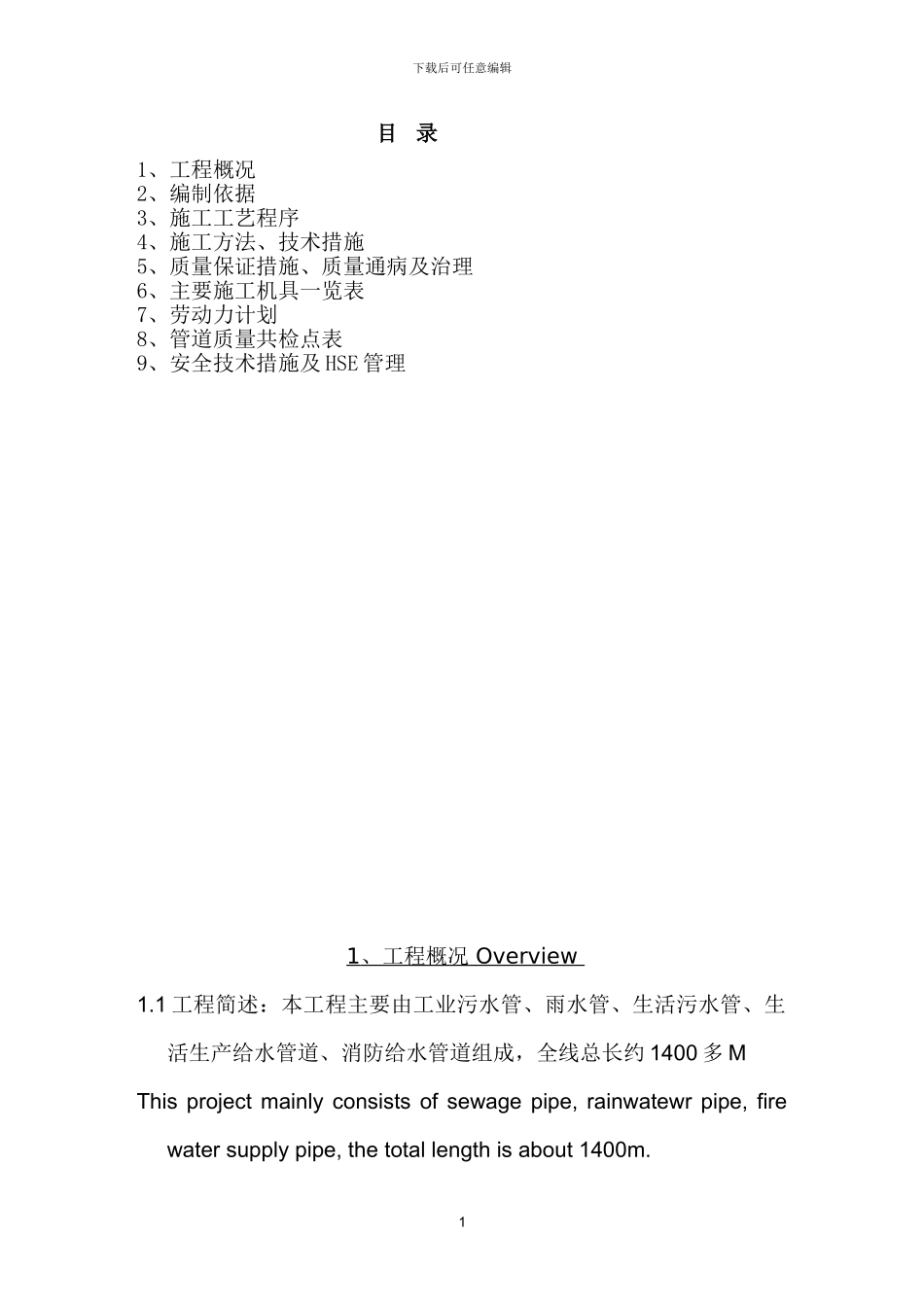

Novo Nordisk (China) Pharmaceuticals Co., Ltd Second Phase expansion Project 诺和诺德（中国）制药有限公司二期厂房扩建工程 室内埋地给排水工程施工方案Indoor In-ground Plumbing work method江苏省建工集团有限公司 Jiangsu Construction Engineering Group Co., Ltd 2009 年 7 月 2 日下载后可任意编辑目 录1、工程概况2、编制依据3、施工工艺程序4、施工方法、技术措施5、质量保证措施、质量通病及治理6、主要施工机具一览表7、劳动力计划8、管道质量共检点表9、安全技术措施及 HSE 管理1 、工程概况 Overview 1.1 工程简述：本工程主要由工业污水管、雨水管、生活污水管、生活生产给水管道、消防给水管道组成，全线总长约 1400 多 MThis project mainly consists of sewage pipe, rainwatewr pipe, fire water supply pipe, the total length is about 1400m. 1下载后可任意编辑1．2 主要工程实物量一览表名 称规 格 spe材质数量 quantity 柔性机制排水铸铁管 flexible drainage cast iron pipe DN50~DN200铸铁管 约 2100 m钢丝网骨架HDPE 塑料复合管 HDPE plastic compound pipe DN150~DN250HDPE 管约 100 m2 编制依据 compose basis 2. 1 施工图 HG49Z-1-42022. 2《金属管道工程施工验收及硬聚氯乙烯管道施工及验收法律规范施工外》还应遵照图纸设计和现场实际要求。Drawing HG49Z-1-4202, national code and site situation 3 施工工艺程序 procedure 3. 1 室内给排水管施工 interior plumbing pipes work 3．2 根据现场实际情况，安时完成给排水施工进度计划，在土建没有完成回填土的情况下，室内地埋排水管道，材质机制柔性铸铁管先行安装地埋管线。3．3 安装施工方法，根据现场实际情况，确保管线在先行安装施工完以后，土建回填土的时候是管线完好无损，建议在安设计要求安装完管线以后增设固定支架，在梁的下方有管线时候采纳固定支架，2下载后可任意编辑没有梁的地方采纳（木桩.或铁桩.用铁丝捆绑管材.见附图二种形式）固定支架，采纳这样的措施是在土建回填土的时候，已安装完的管线不左右晃动，裂开，确保管线完好无损。定位放线管沟开挖、标高控制、管段预制 防腐 夯实 标高测量 管道安装 吊架安装 试压（灌水） 开口封堵 分层回填 Set out---pipes trench excavation, elevation control, pi...
