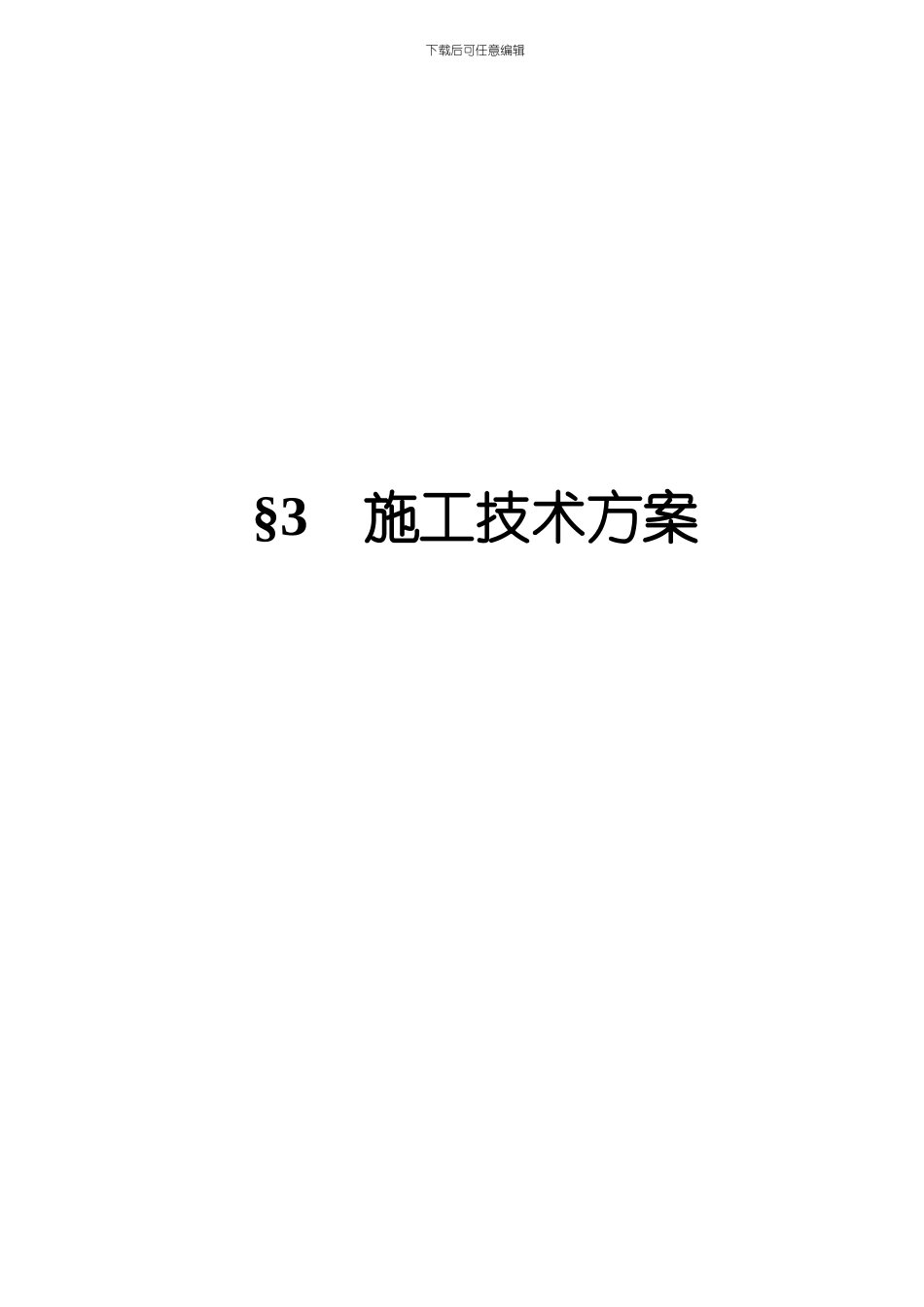

下载后可任意编辑§3施工技术方案下载后可任意编辑§3.5给排水管线施工方案§3.4.1施工工艺程序本工程给排水管道的施工工艺程序如下：§3.4.2施工工艺要点1、材料验收及管理给排水管道工程所用的管子、管件、阀门、卷管材料及接口材料必须具有制造厂的质量合格证明书。对材料的质量有异议时，应经复检合格后方可使用。管子、管件、阀门在安装前，按设计要求核对其规格、材质、型号，并进行外观检查。外观检查钢管应符合：无裂纹、缩孔、夹渣、折迭重皮等缺陷；锈蚀或凹坑不超过壁厚负偏差。法兰和盲板的密封面应平整光洁、不得有毛刺和经向沟槽。螺栓和螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓和螺母应配合良好。所有的材料应安放在现场所搭设的临时仓库内，并用道木或其他设施垫起，不能直接安放在地面上。材料严格按施工图上的料表发放，并办理相应的手续，且做到随用随领。2、施工准备给排水管道施工前由设计单位进行交底，当发现施工图有误时及时向设计单位提出设计变更的要求。管道冲洗 交工验收 设计交底材料验收测量放线管道防腐管道预制管沟开挖管道敷设复 土管道连接 水压试验 管沟回填 防腐补口审 图筑 井下载后可任意编辑施工前，有关单位应向施工单位进行现场交底。设计部门应提供详细的地下情况。施工前应签发动土许可证。对已建管道、构筑物等与工程衔接的平面位置和高程，开工前应进行校测。3、土方工程A、 放线与测量给排水管道工程的放线，应按设计要求和已有的控制点进行。给排水管道工程的线路测量，应遵守下列规定：固定水准点的精确度不应低于四等。沿管道线路设置临时水准点，并用水准导线与固定水准点连接。测定管道线路的中心线和折点的坐标和标高。管道线路同原有地下管线、电缆及其他构筑物交叉处的地面上设置临时标志。定线测量作好记录，并标明所有水准点和连接线。B、 管沟开挖管沟开挖前应征得有关部门的同意，当地下电缆、管道等情况不明时，实行有效的安全措施。开挖的深度、宽度应符合设计要求，有进行操作的空间。管沟开挖时要防止地面水流入管沟。当地下水位较高或雨季开挖管沟时，用排水泵抽干，沟内不应长时间积水。开挖管沟时，遇流沙、雨季施工，可采纳加大边坡或设支撑等措施。开挖管沟的边坡坡度的沟底宽度应符合相关法律规范规定。采纳机械挖土时，沟底应留出其不意 150~300mm 厚的土，铺管前由人工清理至设计标高。夜间施工时，...
