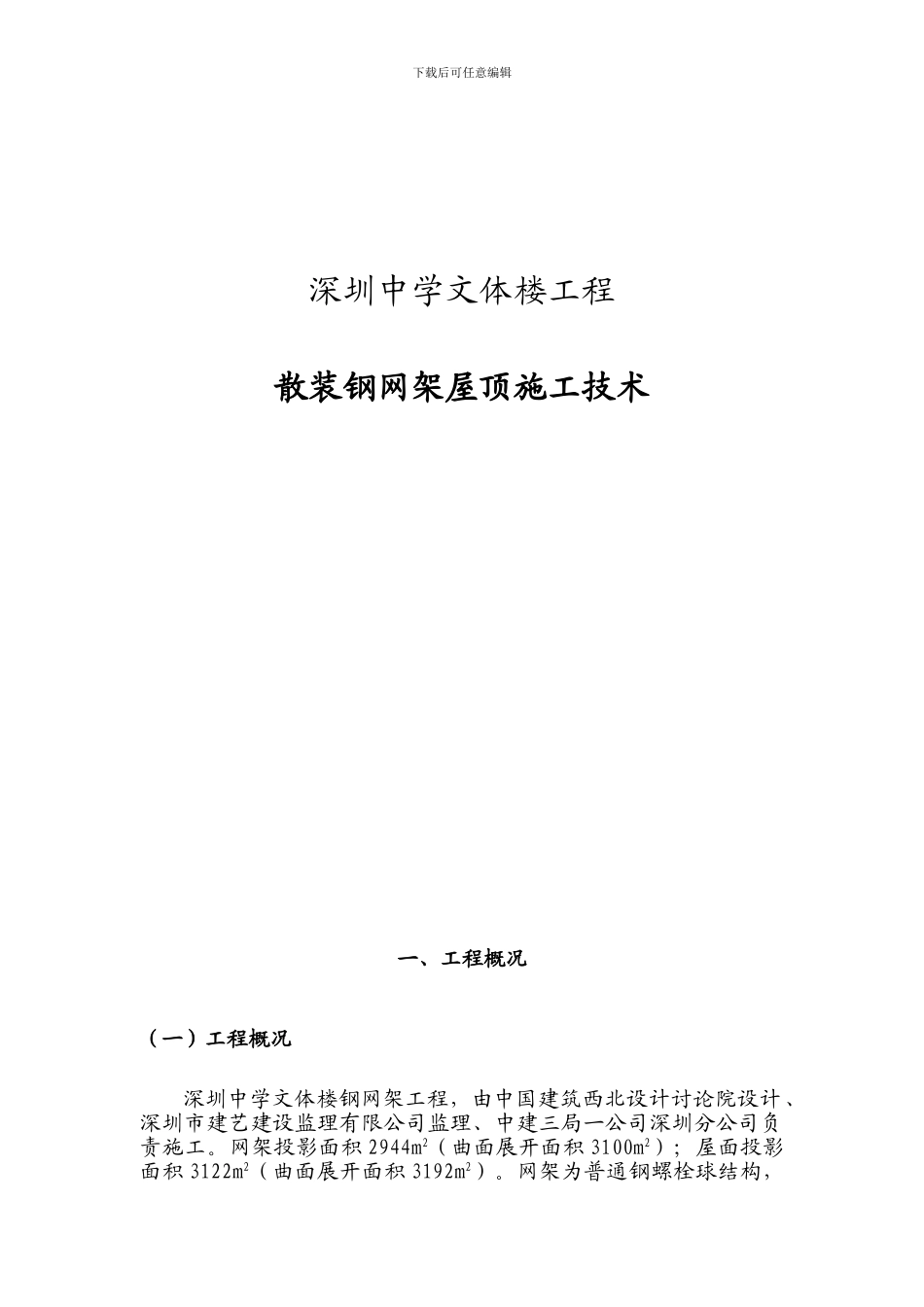

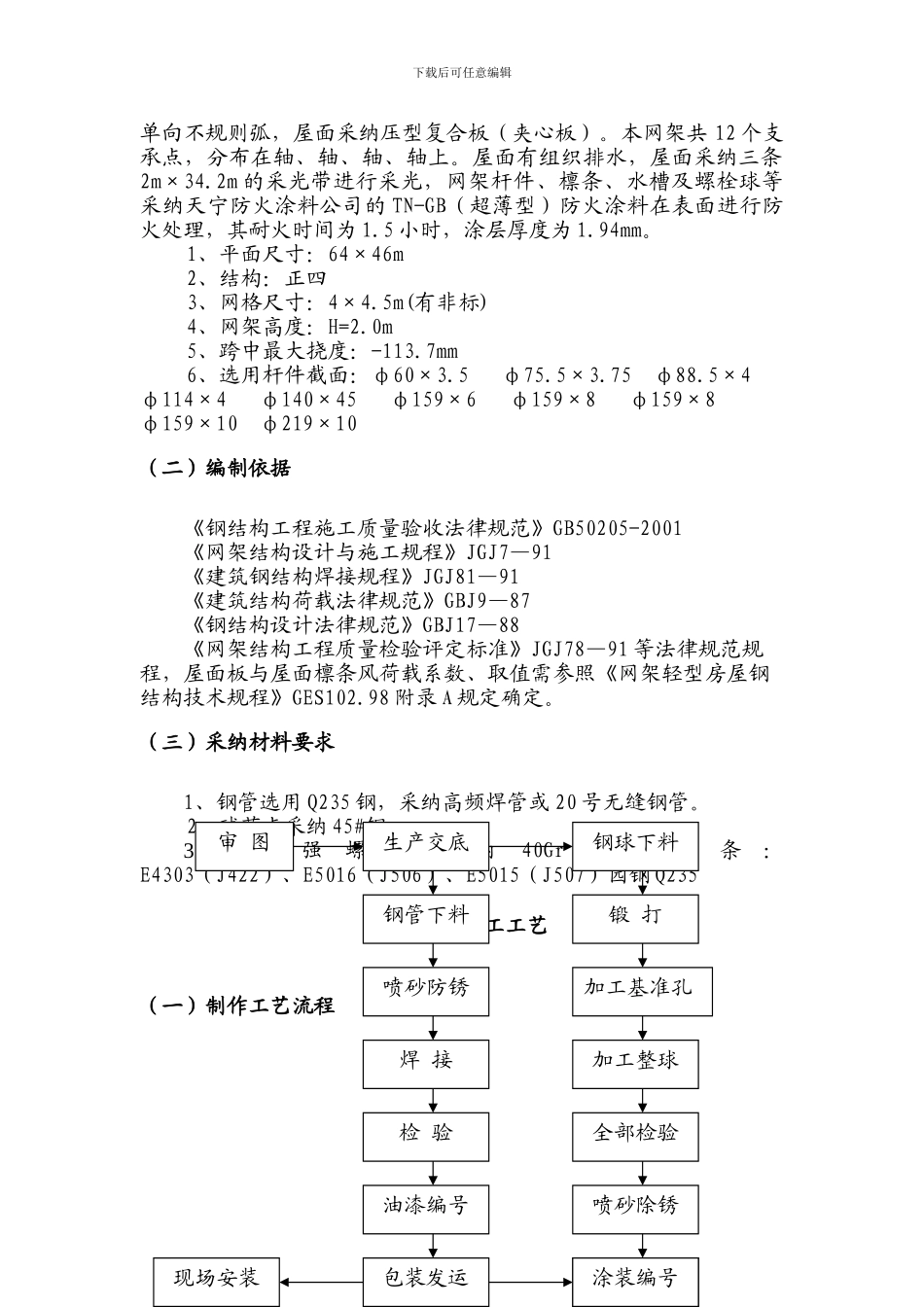

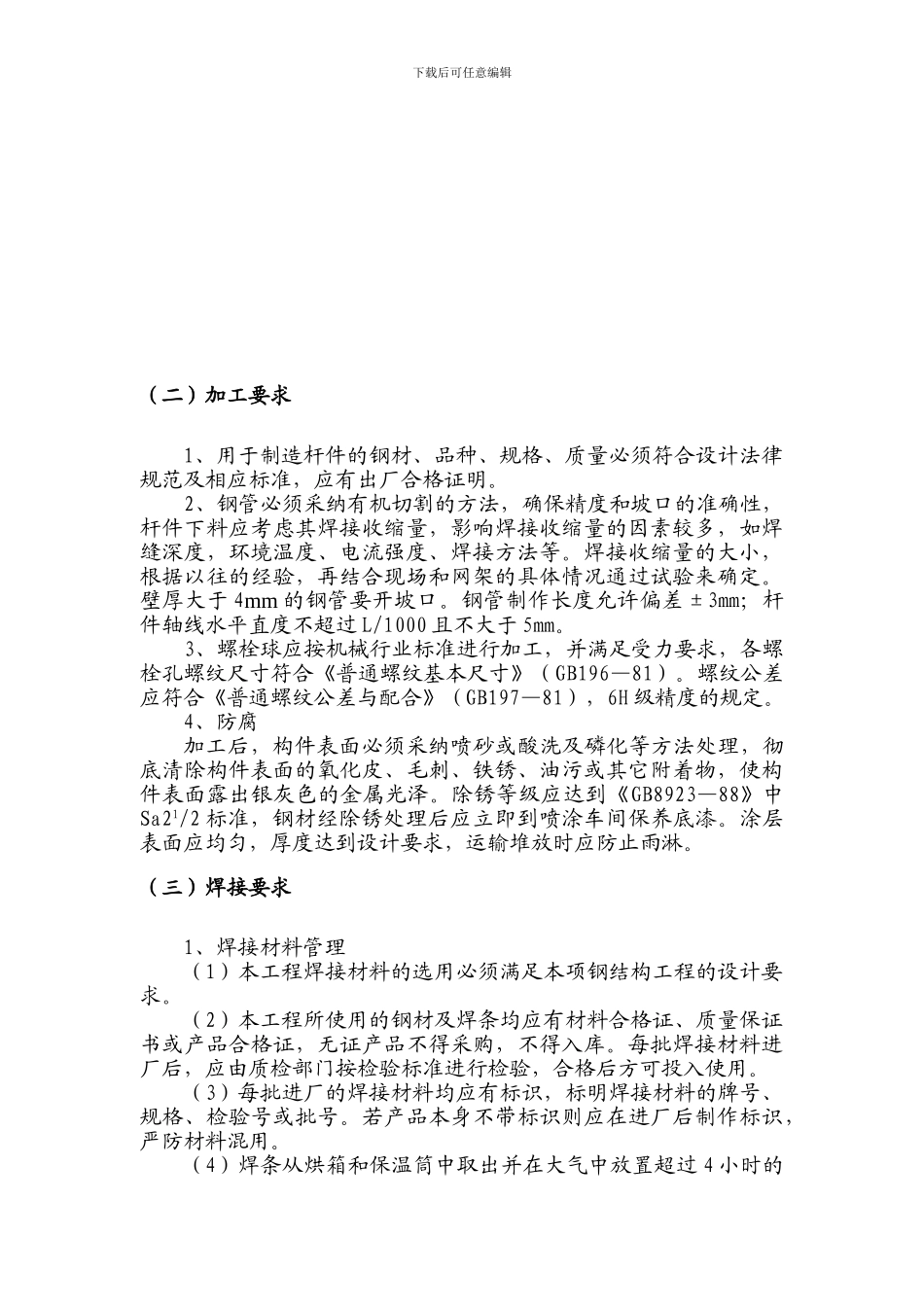

下载后可任意编辑深圳中学文体楼工程散装钢网架屋顶施工技术一、工程概况（一）工程概况深圳中学文体楼钢网架工程，由中国建筑西北设计讨论院设计、深圳市建艺建设监理有限公司监理、中建三局一公司深圳分公司负责施工。网架投影面积 2944m2（曲面展开面积 3100m2）；屋面投影面积 3122m2（曲面展开面积 3192m2）。网架为普通钢螺栓球结构，下载后可任意编辑单向不规则弧，屋面采纳压型复合板（夹心板）。本网架共 12 个支承点，分布在轴、轴、轴、轴上。屋面有组织排水，屋面采纳三条2m×34.2m 的采光带进行采光，网架杆件、檩条、水槽及螺栓球等采纳天宁防火涂料公司的 TN-GB（超薄型）防火涂料在表面进行防火处理，其耐火时间为 1.5 小时，涂层厚度为 1.94mm。1、平面尺寸：64×46m2、结构：正四3、网格尺寸：4×4.5m(有非标)4、网架高度：H=2.0m5、跨中最大挠度：-113.7mm6、选用杆件截面：φ60×3.5 φ75.5×3.75 φ88.5×4 φ114×4 φ140×45 φ159×6 φ159×8 φ159×8 φ159×10 φ219×10（二）编制依据《钢结构工程施工质量验收法律规范》GB50205-2001《网架结构设计与施工规程》JGJ7—91《建筑钢结构焊接规程》JGJ81—91《建筑结构荷载法律规范》GBJ9—87《钢结构设计法律规范》GBJ17—88《网架结构工程质量检验评定标准》JGJ78—91 等法律规范规程，屋面板与屋面檩条风荷载系数、取值需参照《网架轻型房屋钢结构技术规程》GES102.98 附录 A 规定确定。（三）采纳材料要求 1、钢管选用 Q235 钢，采纳高频焊管或 20 号无缝钢管。2、球节点采纳 45#钢。3、高强螺栓采纳40Gr钢，焊条：E4303（J422）、E5016（J506）、E5015（J507）园钢 Q235二、工厂加工工艺（一）制作工艺流程审 图生产交底钢球下料钢管下料锻 打喷砂防锈加工基准孔焊 接加工整球检 验全部检验油漆编号喷砂除锈包装发运涂装编号现场安装涂装编号下载后可任意编辑（二）加工要求1、用于制造杆件的钢材、品种、规格、质量必须符合设计法律规范及相应标准，应有出厂合格证明。 2、钢管必须采纳有机切割的方法，确保精度和坡口的准确性，杆件下料应考虑其焊接收缩量，影响焊接收缩量的因素较多，如焊缝深度，环境温度、电流强度、焊接方法等。焊接收缩量的大小，根据以往的经验，再结合现场和网架的具体情况通过试验来确定。壁厚大于 4mm 的钢管要开坡口。钢管制作长度允许偏差±3mm；杆件轴线水平直度不超过 L/1000 且不大于 5mm...
