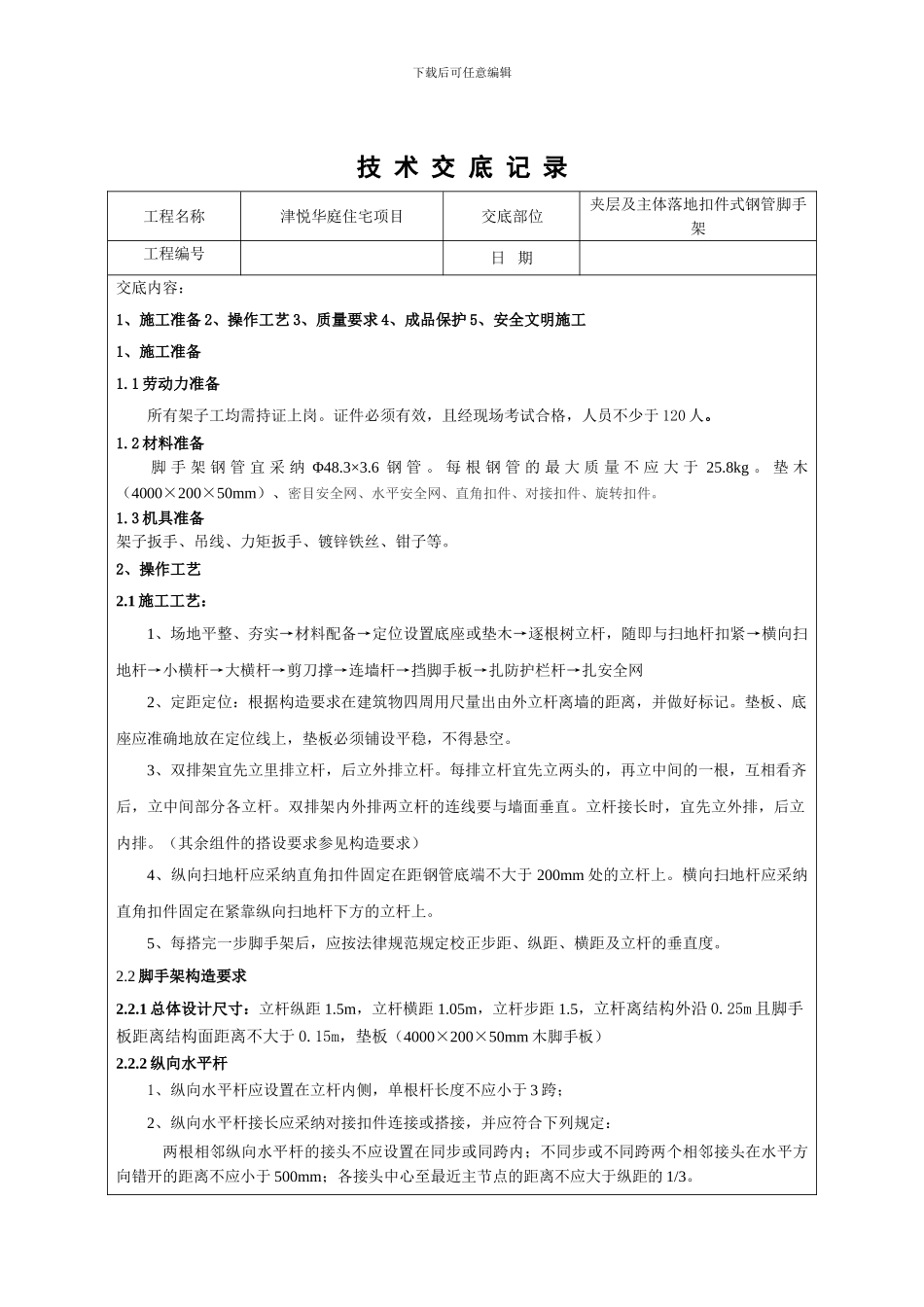

下载后可任意编辑技 术 交 底 记 录工程名称津悦华庭住宅项目交底部位夹层及主体落地扣件式钢管脚手架工程编号日 期交底内容：1、施工准备 2、操作工艺 3、质量要求 4、成品保护 5、安全文明施工1、施工准备1.1 劳动力准备所有架子工均需持证上岗。证件必须有效，且经现场考试合格，人员不少于 120 人。1.2 材料准备脚 手 架 钢 管 宜 采 纳 Φ48.3×3.6 钢 管 。 每 根 钢 管 的 最 大 质 量 不 应 大 于 25.8kg 。 垫 木（4000×200×50mm）、密目安全网、水平安全网、直角扣件、对接扣件、旋转扣件。1.3 机具准备架子扳手、吊线、力矩扳手、镀锌铁丝、钳子等。2、操作工艺2.1 施工工艺：1、场地平整、夯实→材料配备→定位设置底座或垫木→逐根树立杆，随即与扫地杆扣紧→横向扫地杆→小横杆→大横杆→剪刀撑→连墙杆→挡脚手板→扎防护栏杆→扎安全网2、定距定位：根据构造要求在建筑物四周用尺量出由外立杆离墙的距离，并做好标记。垫板、底座应准确地放在定位线上，垫板必须铺设平稳，不得悬空。3、双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。（其余组件的搭设要求参见构造要求）4、纵向扫地杆应采纳直角扣件固定在距钢管底端不大于 200mm 处的立杆上。横向扫地杆应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。5、每搭完一步脚手架后，应按法律规范规定校正步距、纵距、横距及立杆的垂直度。2.2 脚手架构造要求2.2.1 总体设计尺寸：立杆纵距 1.5m，立杆横距 1.05m，立杆步距 1.5，立杆离结构外沿 0.25m 且脚手板距离结构面距离不大于 0.15m，垫板（4000×200×50mm 木脚手板）2.2.2 纵向水平杆1、纵向水平杆应设置在立杆内侧，单根杆长度不应小于 3 跨；2、纵向水平杆接长应采纳对接扣件连接或搭接，并应符合下列规定：两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm；各接头中心至最近主节点的距离不应大于纵距的 1/3。下载后可任意编辑搭接长度不应小于 1m，应等间距设置 3 个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。使用脚手板纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。4、脚手架的同一步中，纵...
