落地外脚手架施工方案VIP专享VIP免费

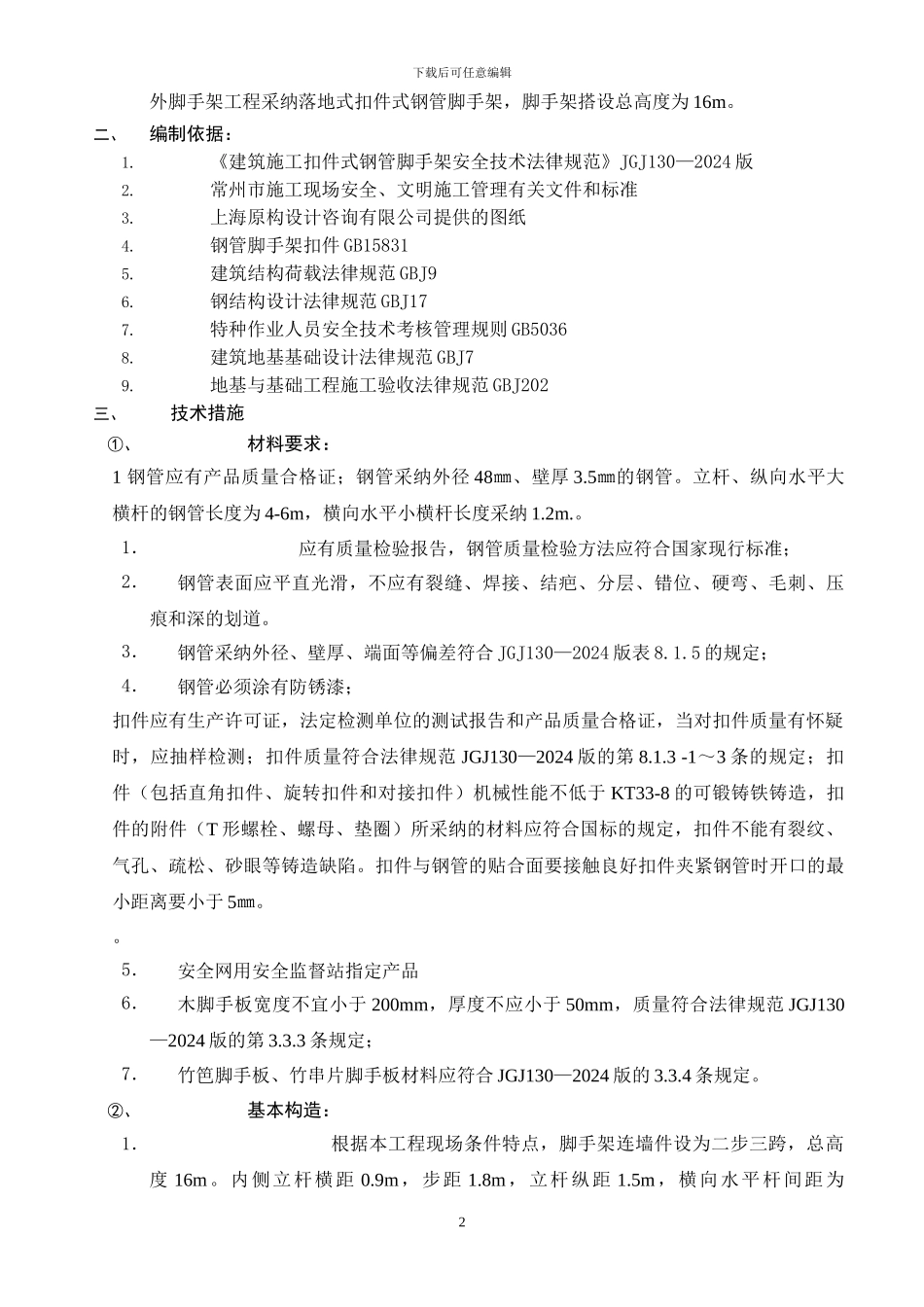

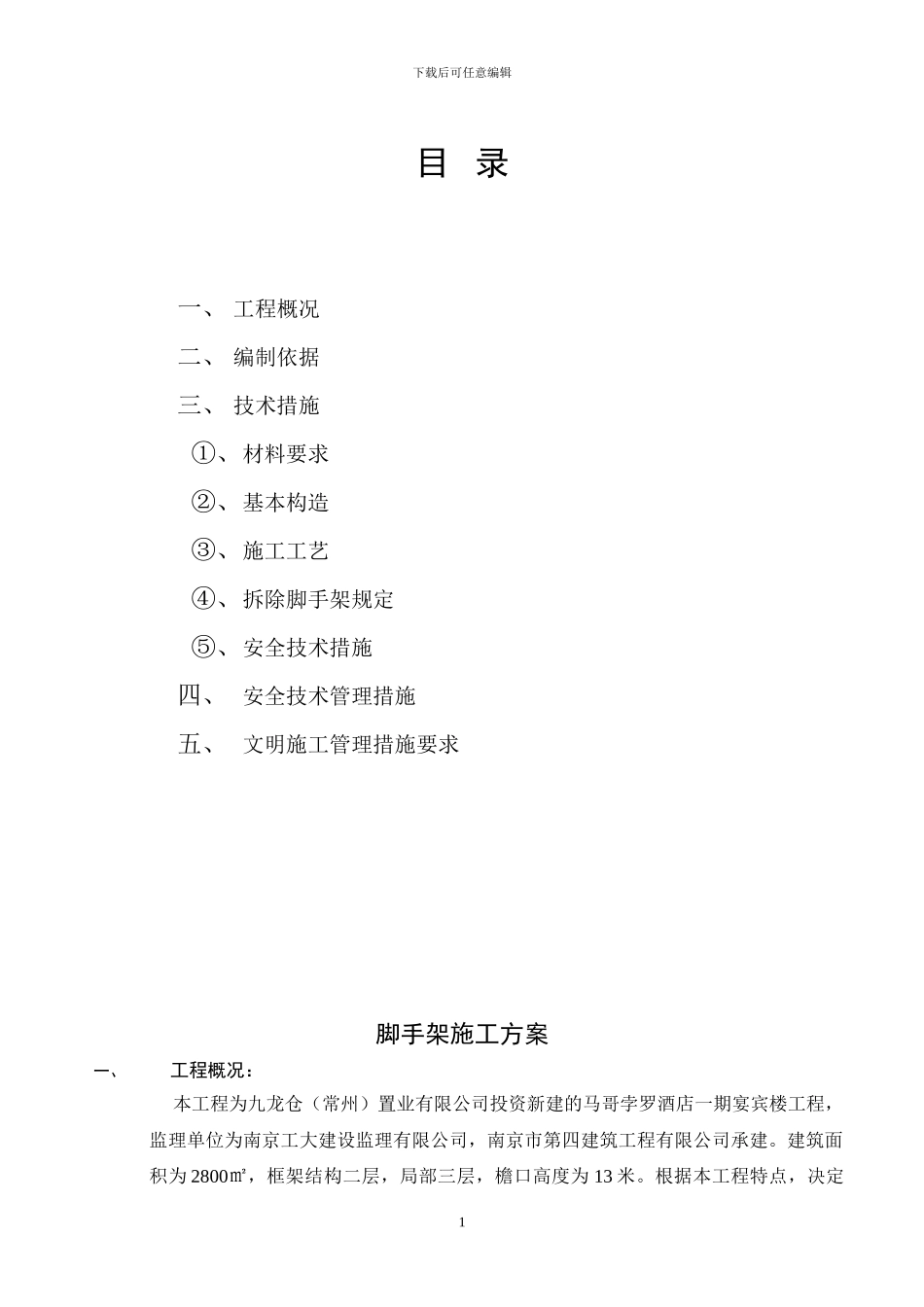

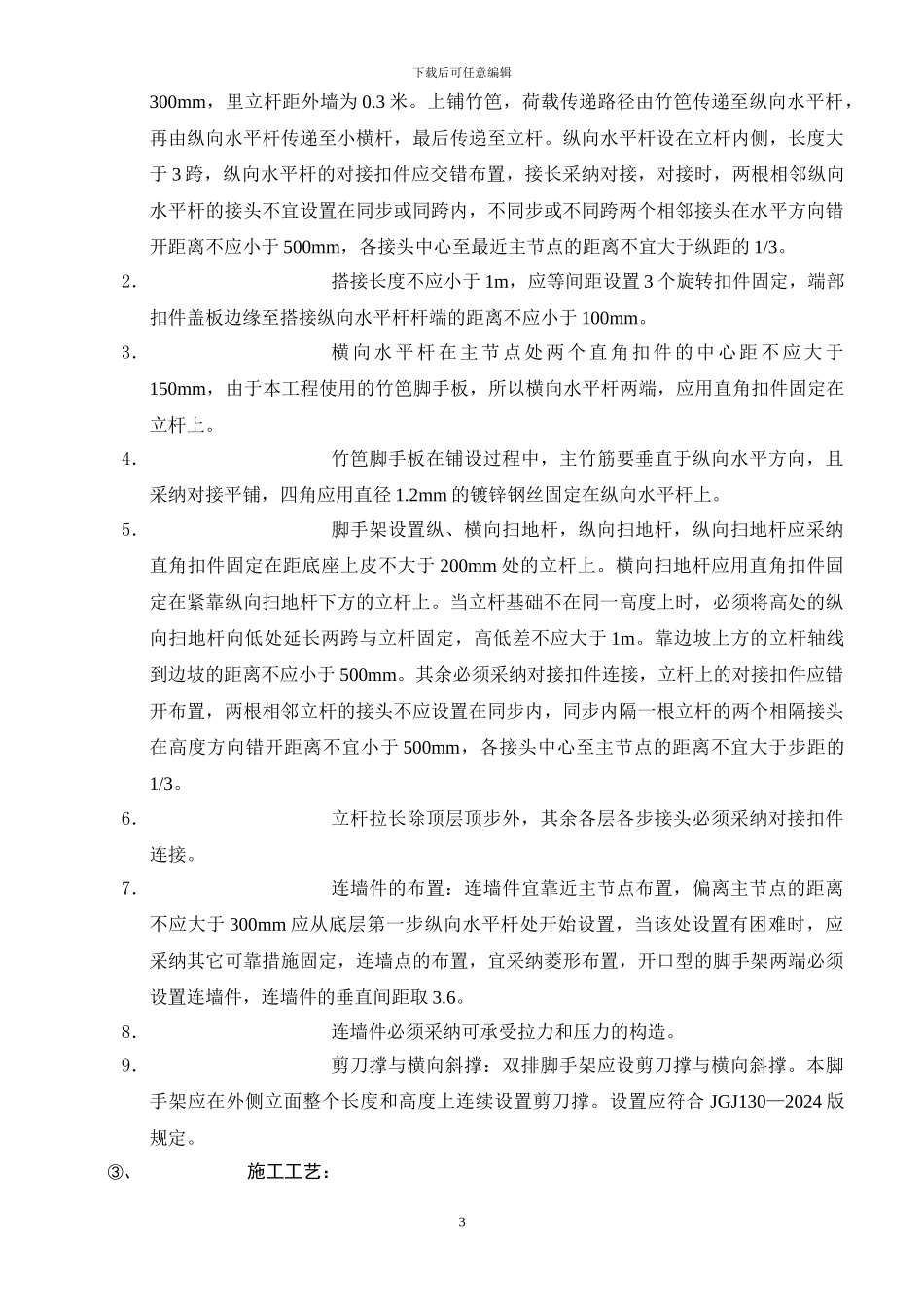

下载后可任意编辑目 录一、 工程概况二、 编制依据三、 技术措施①、材料要求②、基本构造③、施工工艺④、拆除脚手架规定⑤、安全技术措施四、 安全技术管理措施五、 文明施工管理措施要求脚手架施工方案一、工程概况：本工程为九龙仓（常州）置业有限公司投资新建的马哥孛罗酒店一期宴宾楼工程，监理单位为南京工大建设监理有限公司，南京市第四建筑工程有限公司承建。建筑面积为 2800㎡，框架结构二层，局部三层，檐口高度为 13 米。根据本工程特点，决定1下载后可任意编辑外脚手架工程采纳落地式扣件式钢管脚手架，脚手架搭设总高度为 16m。二、编制依据：1.《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024 版2.常州市施工现场安全、文明施工管理有关文件和标准3.上海原构设计咨询有限公司提供的图纸4.钢管脚手架扣件 GB158315.建筑结构荷载法律规范 GBJ96.钢结构设计法律规范 GBJ177.特种作业人员安全技术考核管理规则 GB50368.建筑地基基础设计法律规范 GBJ79.地基与基础工程施工验收法律规范 GBJ202三、技术措施①、材料要求：1 钢管应有产品质量合格证；钢管采纳外径 48㎜、壁厚 3.5㎜的钢管。立杆、纵向水平大横杆的钢管长度为 4-6m，横向水平小横杆长度采纳 1.2m.。1．应有质量检验报告，钢管质量检验方法应符合国家现行标准；2．钢管表面应平直光滑，不应有裂缝、焊接、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。3．钢管采纳外径、壁厚、端面等偏差符合 JGJ130—2024 版表 8.1.5 的规定；4．钢管必须涂有防锈漆；扣件应有生产许可证，法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时，应抽样检测；扣件质量符合法律规范 JGJ130—2024 版的第 8.1.3 -1～3 条的规定；扣件（包括直角扣件、旋转扣件和对接扣件）机械性能不低于 KT33-8 的可锻铸铁铸造，扣件的附件（T 形螺栓、螺母、垫圈）所采纳的材料应符合国标的规定，扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好扣件夹紧钢管时开口的最小距离要小于 5㎜。。5．安全网用安全监督站指定产品6．木脚手板宽度不宜小于 200mm，厚度不应小于 50mm，质量符合法律规范 JGJ130—2024 版的第 3.3.3 条规定；7．竹笆脚手板、竹串片脚手板材料应符合 JGJ130—2024 版的 3.3.4 条规定。②、基本构造：1．根据本工程现场条件特点，脚手架连墙件设为二步三跨，总高度 16m。内侧立杆横...
