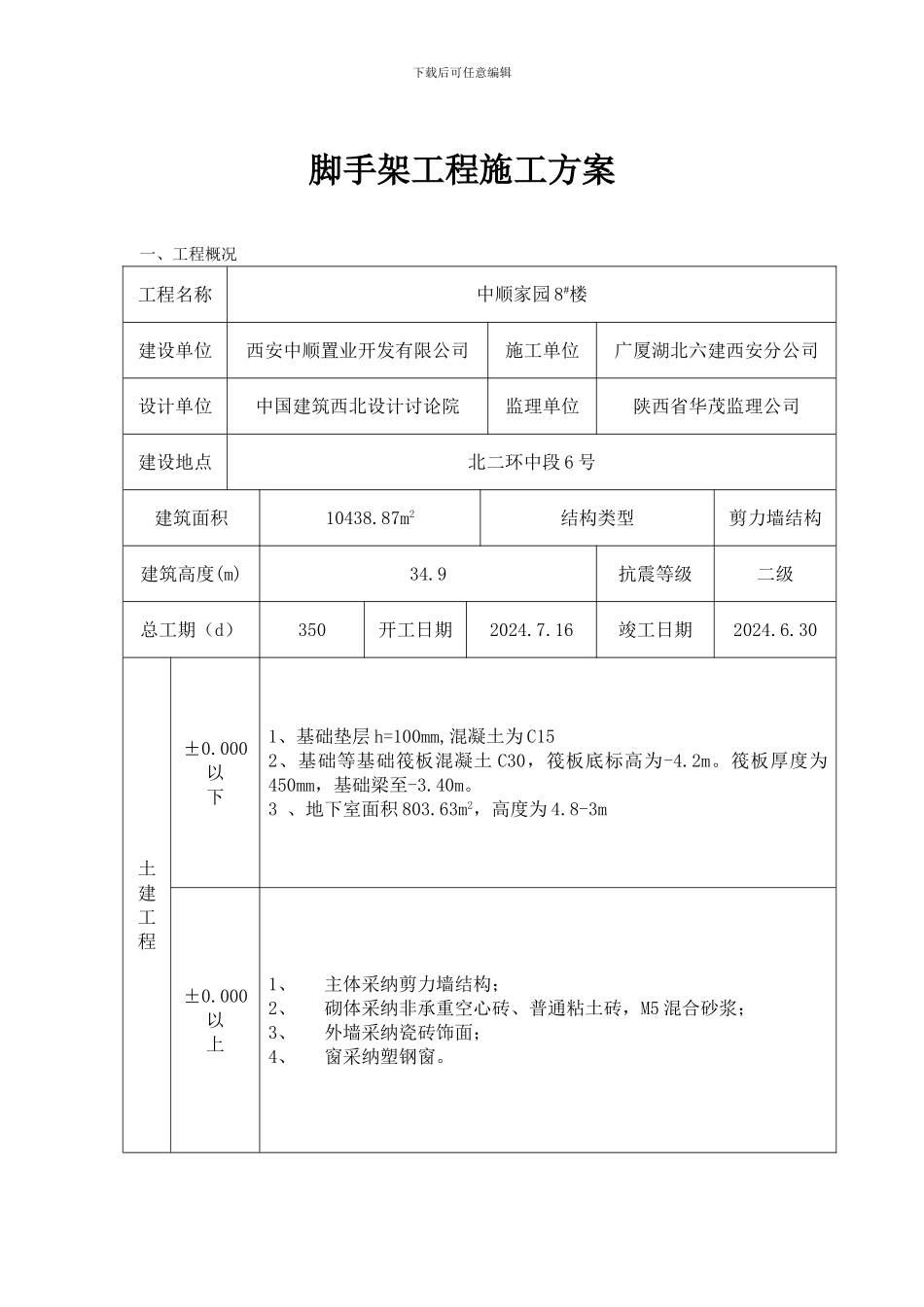

下载后可任意编辑脚手架工程施工方案一、工程概况工程名称中顺家园 8#楼建设单位西安中顺置业开发有限公司施工单位广厦湖北六建西安分公司设计单位中国建筑西北设计讨论院监理单位陕西省华茂监理公司建设地点北二环中段 6 号建筑面积10438.87m2结构类型剪力墙结构建筑高度(m)34.9抗震等级二级总工期（d）350开工日期2024.7.16竣工日期2024.6.30土建工程±0.000以下1、基础垫层 h=100mm,混凝土为 C152、基础等基础筏板混凝土 C30，筏板底标高为-4.2m。筏板厚度为450mm，基础梁至-3.40m。3 、地下室面积 803.63m2，高度为 4.8-3m±0.000以上1、主体采纳剪力墙结构；2、砌体采纳非承重空心砖、普通粘土砖，M5 混合砂浆；3、外墙采纳瓷砖饰面；4、窗采纳塑钢窗。下载后可任意编辑二、编制依据：《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130-2001、J84-2001 公司有关规定和本工程实际情况。三、施工部署：1、施工部署：根据工程结构形式和现场条件将采纳落地式钢管扣件脚手架（见示意图）。在搭设、使用及拆除过程中安排专人进行监督，以便能及时的发现并解决施工中出现的各种问题。2、施工顺序（1）按脚手架的柱距，排距要求进行放线，定位。（2）杆件搭设顺序如下：砼——方木——放置纵向扫地杆——加垫方木——双立柱——横向扫地杆——第一步横向水平杆——连墙杆——第二步横向水平杆。四、脚手架的基本要求及受荷情况1、基本要求用扣式钢管搭设的脚手架，是施工用的临时构造，（构筑物）要求施工过程中垂直和水平荷载，因此，脚手架必须有足够的承载力，采纳双立杆为保证强度性和稳定性。在施工过程中，各种荷载计算满负要求，决不发生失稳倒塌，不超过结构容许强度，变形倾斜，摇晃或扭曲现象，以确保安全为第一，保证工程顺利进行。2、受荷情况Ф48×3.5 钢管和扣件等构成的脚手架，立杆、大横杆和小横杆是主要受力杆件。剪力墙、斜撑和连墙杆是保证脚手架整体强度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力，其中连墙杆与承受风荷载，扣件是脚手架组成整体的连接件和传力件必须符合法律规范要求。五、脚手架的搭设1、脚手架的基础落地搭设的建筑施工脚手架的自重及其上面的施工荷载均由脚手架基础传至地基。因此，要使脚手架保持稳定牢固和安全，必须有牢固的基础，立杆采纳 4-5cm 厚的方木块作为脚手架的基础（底下为 3:7 灰土）100mm 砼。脚手架边上挖四个集水坑便于抽水，集水坑的距离离脚手...
