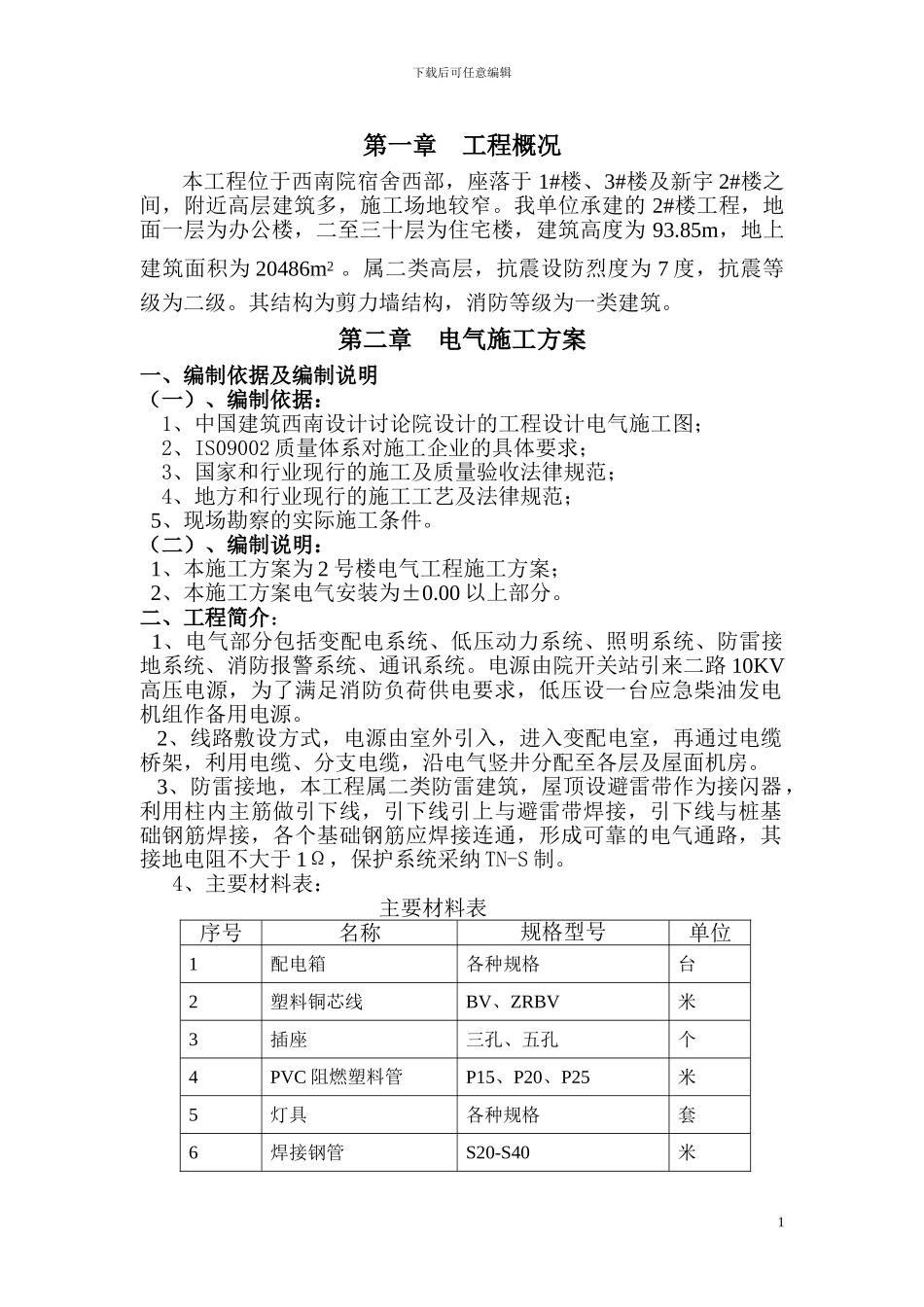

下载后可任意编辑第一章 工程概况本工程位于西南院宿舍西部，座落于 1#楼、3#楼及新宇 2#楼之间，附近高层建筑多，施工场地较窄。我单位承建的 2#楼工程，地面一层为办公楼，二至三十层为住宅楼，建筑高度为 93.85m，地上建筑面积为 20486m2 。属二类高层，抗震设防烈度为 7 度，抗震等级为二级。其结构为剪力墙结构，消防等级为一类建筑。第二章 电气施工方案一、编制依据及编制说明（一）、编制依据： 1、中国建筑西南设计讨论院设计的工程设计电气施工图； 2、IS09002 质量体系对施工企业的具体要求； 3、国家和行业现行的施工及质量验收法律规范； 4、地方和行业现行的施工工艺及法律规范； 5、现场勘察的实际施工条件。 （二）、编制说明： 1、本施工方案为 2 号楼电气工程施工方案； 2、本施工方案电气安装为±0.00 以上部分。二、工程简介： 1、电气部分包括变配电系统、低压动力系统、照明系统、防雷接地系统、消防报警系统、通讯系统。电源由院开关站引来二路 10KV高压电源，为了满足消防负荷供电要求，低压设一台应急柴油发电机组作备用电源。 2、线路敷设方式，电源由室外引入，进入变配电室，再通过电缆桥架，利用电缆、分支电缆，沿电气竖井分配至各层及屋面机房。 3、防雷接地，本工程属二类防雷建筑，屋顶设避雷带作为接闪器，利用柱内主筋做引下线，引下线引上与避雷带焊接，引下线与桩基础钢筋焊接，各个基础钢筋应焊接连通，形成可靠的电气通路，其接地电阻不大于 1Ω，保护系统采纳 TN-S 制。 4、主要材料表： 主要材料表序号名称规格型号单位1配电箱各种规格台2塑料铜芯线BV、ZRBV米3插座三孔、五孔个4PVC 阻燃塑料管P15、P20、P25米5灯具各种规格套6焊接钢管S20-S40米1下载后可任意编辑7开关单联、双联、三联个8电缆桥架400*150米9电缆各种规格米10LEB 紫铜端子板组11轴流排气扇台三、主要施工工序、施工方法及技术措施 1、电气工程安装应根据已批准的设计进行。施工前应熟悉图纸，对施工图纸中的疑难问题，要在施工前解决，做好图纸会审纪要。要提前做好土建工程及其他相关专业之间的配合，掌握设备设施的坐标、标高，做好预埋、预留工作。严禁在墙体及楼板内乱打洞。凡工程所使用的各种器材应符合国家或部委颁发的现行标准。 2、配电箱、柜、屏安装1）工艺流程： 2）屏、柜开箱宜在室内进行，开箱检查，屏柜安装固定后复位。屏柜的骨架应接地，屏柜底座安装的允许偏差应符合规程要求，...
