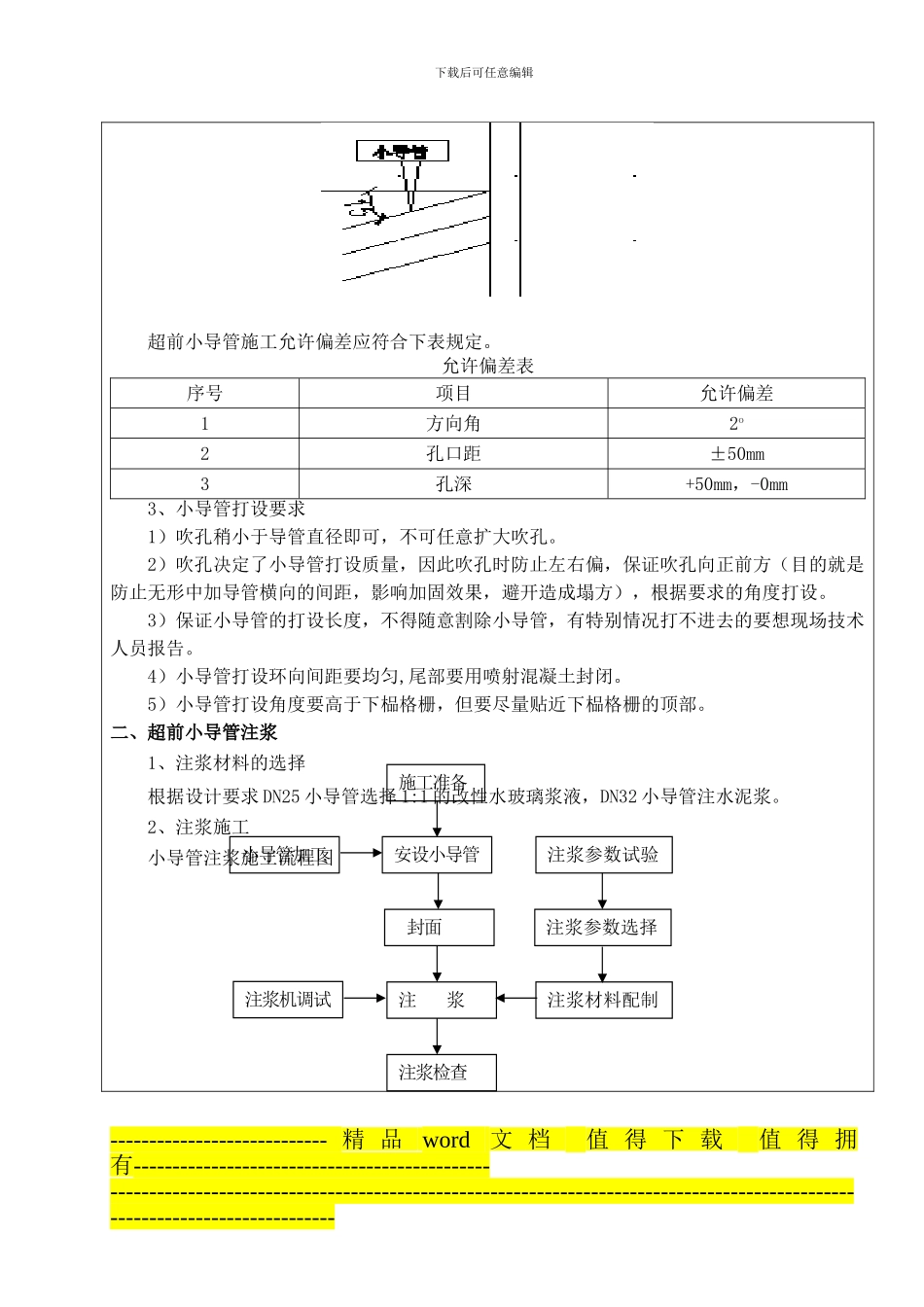

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】技术交底记录编 号工程名称交底日期施工单位分项工程名称交底提要正线超前小导管施工技术交底下载后可任意编辑交底内容：一、超前小导管制作及安装技术要求标准断面拱部为中粗沙，在此范围超前小导采纳 DN25 水煤气管，长度为 2.0m 环向间距为 300mm，每榀设置。1、小导管的制作小导管采纳 DN25 或 DN32 的水煤气管，导管的长度为 2.0m 或 2.5m，在钢管的一端做成30cm 圆锥状，在距另一段 10cm 处焊接 φ6 钢筋箍。距钢筋箍一端 100cm 不开孔，剩余部分每隔 20cm 梅花型布设 φ6～8mm 的溢浆孔。DN25 小导管示意图DN32 小导管示意图2、小导管的安装1)测量放样，在设计孔位标标记（直接在钢格栅上做好记号）。2)用吹管将砂石吹出直径 50mm 的孔（比设计小导管直径大），孔深 2m 或 2.5m。3)插入导管：超前小导管采纳 DN25 水煤气管，环向间距 0.3m，环向每榀格栅设一环，水平倾角 150向上（如图所示）。超前小导管采纳 DN32 水煤气管，环向间距 0.3m，环向每隔一榀格栅设一环，水平倾角 150向上（如图所示）。小导管在打管前，根据设计要求在拱架上标示出小导管的位置，小导管尾部置于钢架腹部并点焊，增加共同支护能力。在插管的过程中，如插入困难，小导管采纳人工捶击或风镐顶入。---------------------------- 精 品word文 档 值 得 下 载 值 得 拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑超前小导管施工允许偏差应符合下表规定。允许偏差表序号项目允许偏差1方向角2o2孔口距±50mm3孔深+50mm，-0mm3、小导管打设要求1）吹孔稍小于导管直径即可，不可任意扩大吹孔。2）吹孔决定了小导管打设质量，因此吹孔时防止左右偏，保证吹孔向正前方（目的就是防止无形中加导管横向的间距，影响加固效果，避开造成塌方），根据要求的角度打设。3）保证小导管的打设长度，不得随意割除小导管，有特别情况打不进去的要想现场技术人员报告。4）小导管打设环向间距要均匀,尾部要用喷射混凝土封闭。5）小导管打设角度要高于下榀格栅，但要尽量贴近下榀格栅的顶部。二、超前小导管注浆1、注浆材料的选择根据设计要求 DN25 小导管选择 ...
