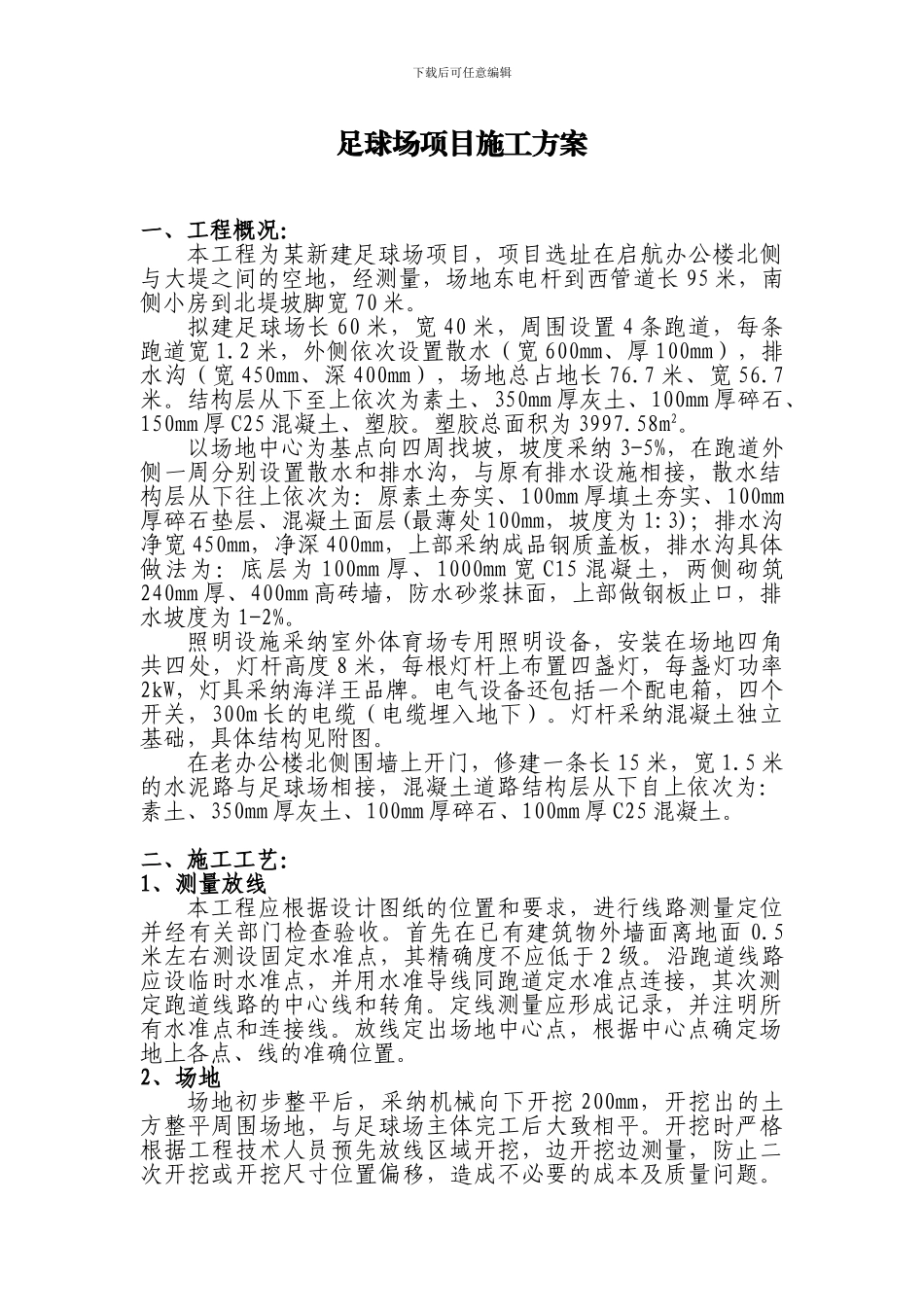

下载后可任意编辑足球场项目施工方案一、工程概况：本工程为某新建足球场项目，项目选址在启航办公楼北侧与大堤之间的空地，经测量，场地东电杆到西管道长 95 米，南侧小房到北堤坡脚宽 70 米。拟建足球场长 60 米，宽 40 米，周围设置 4 条跑道，每条跑道宽 1.2 米，外侧依次设置散水（宽 600mm、厚 100mm），排水沟（宽 450mm、深 400mm），场地总占地长 76.7 米、宽 56.7米。结构层从下至上依次为素土、350mm 厚灰土、100mm 厚碎石、150mm 厚 C25 混凝土、塑胶。塑胶总面积为 3997.58m2。以场地中心为基点向四周找坡，坡度采纳 3-5%，在跑道外侧一周分别设置散水和排水沟，与原有排水设施相接，散水结构层从下往上依次为：原素土夯实、100mm 厚填土夯实、100mm厚碎石垫层、混凝土面层(最薄处 100mm，坡度为 1:3)；排水沟净宽 450mm，净深 400mm，上部采纳成品钢质盖板，排水沟具体做法为：底层为 100mm 厚、1000mm 宽 C15 混凝土，两侧砌筑240mm 厚、400mm 高砖墙，防水砂浆抹面，上部做钢板止口，排水坡度为 1-2%。照明设施采纳室外体育场专用照明设备，安装在场地四角共四处，灯杆高度 8 米，每根灯杆上布置四盏灯，每盏灯功率2kW，灯具采纳海洋王品牌。电气设备还包括一个配电箱，四个开关，300m 长的电缆（电缆埋入地下）。灯杆采纳混凝土独立基础，具体结构见附图。在老办公楼北侧围墙上开门，修建一条长 15 米，宽 1.5 米的水泥路与足球场相接，混凝土道路结构层从下自上依次为：素土、350mm 厚灰土、100mm 厚碎石、100mm 厚 C25 混凝土。二、施工工艺：1、测量放线本工程应根据设计图纸的位置和要求，进行线路测量定位并经有关部门检查验收。首先在已有建筑物外墙面离地面 0.5米左右测设固定水准点，其精确度不应低于 2 级。沿跑道线路应设临时水准点，并用水准导线同跑道定水准点连接，其次测定跑道线路的中心线和转角。定线测量应形成记录，并注明所有水准点和连接线。放线定出场地中心点，根据中心点确定场地上各点、线的准确位置。2、场地场地初步整平后，采纳机械向下开挖 200mm，开挖出的土方整平周围场地，与足球场主体完工后大致相平。开挖时严格根据工程技术人员预先放线区域开挖，边开挖边测量，防止二次开挖或开挖尺寸位置偏移，造成不必要的成本及质量问题。下载后可任意编辑开挖后采纳振动型压路机压实，碾压的过程中应注意漏压及压实不均匀，使下表土层具有 95%...
