重庆自然博物馆新馆工程挡土墙专项施工方案VIP免费

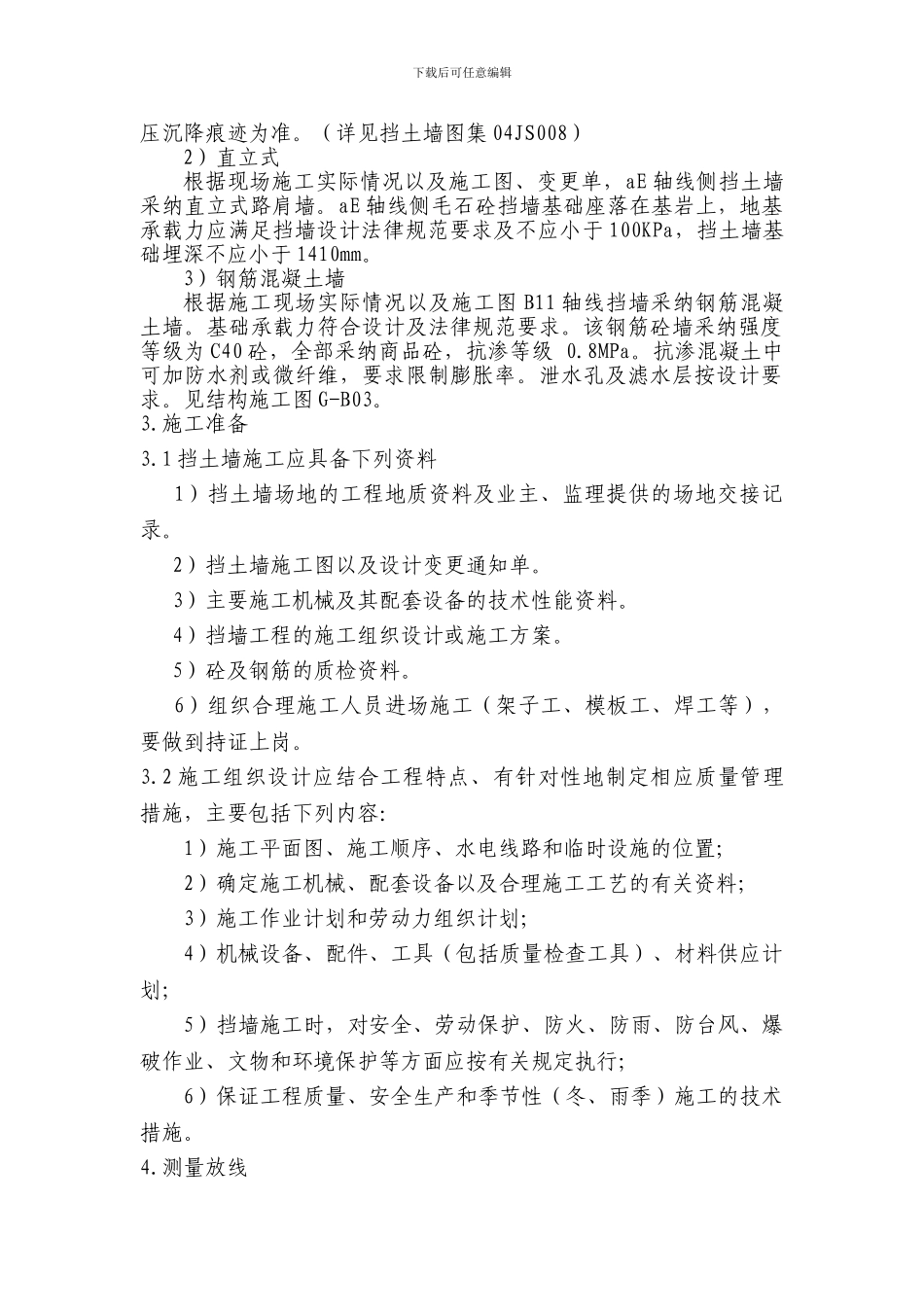

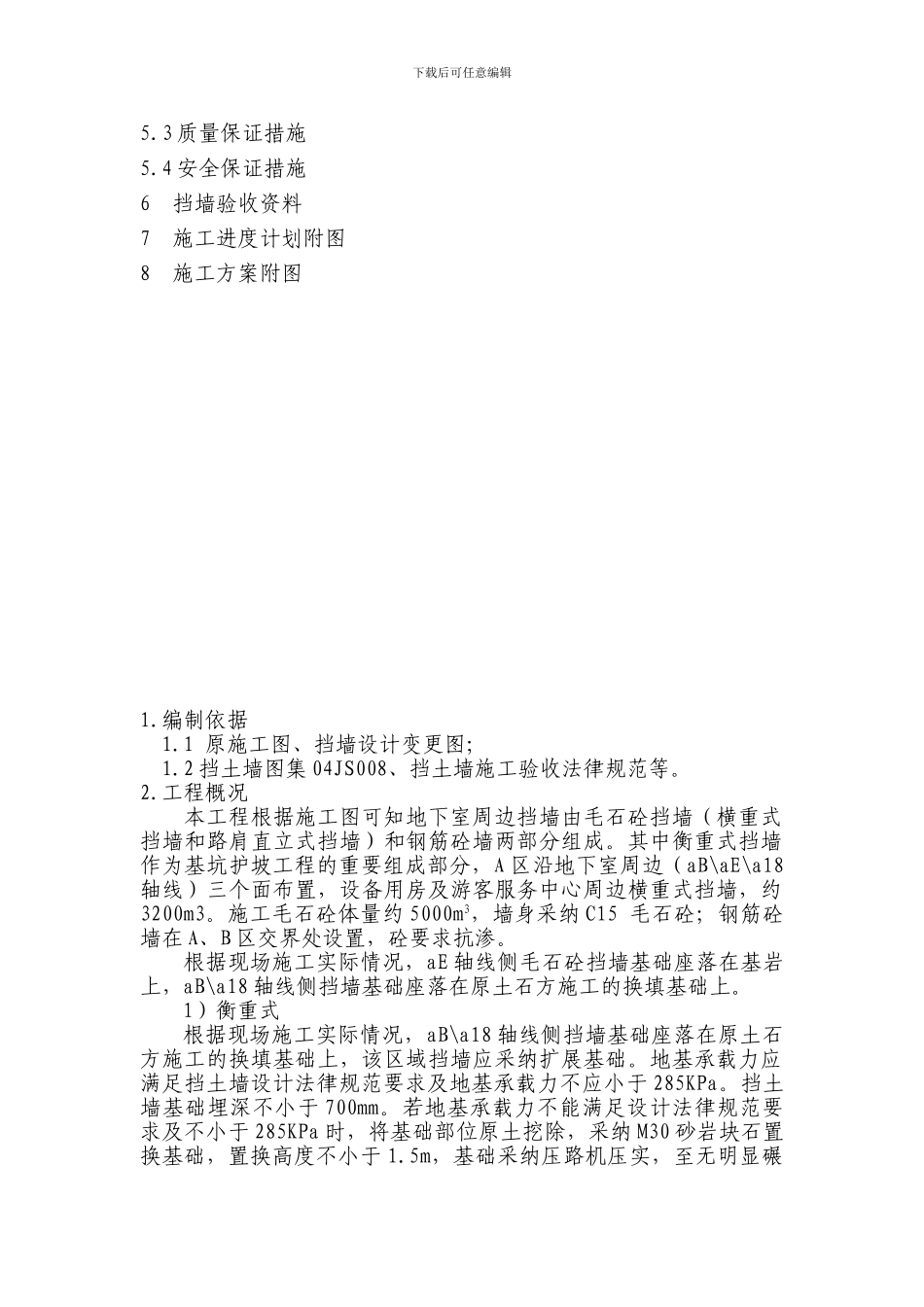

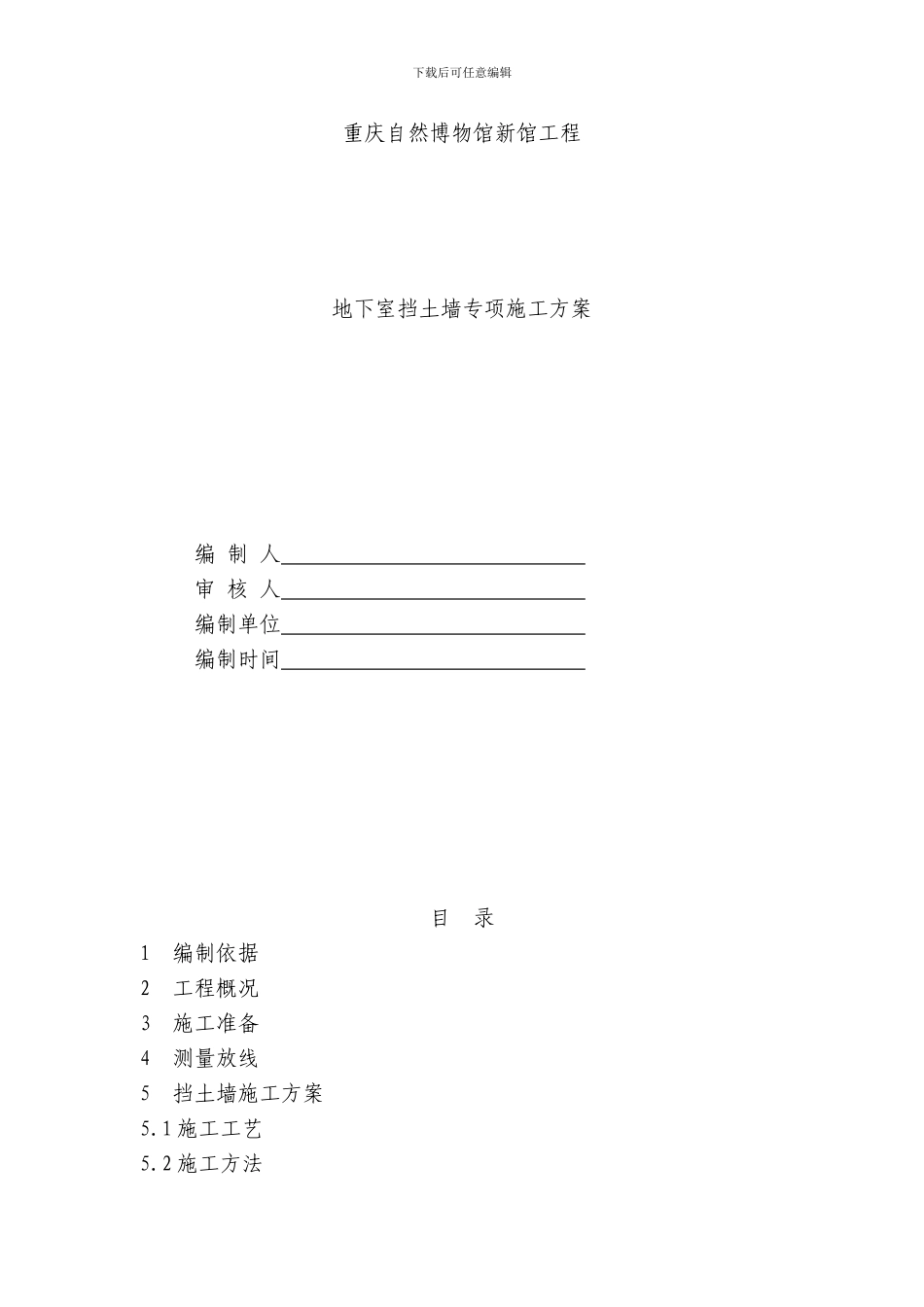

下载后可任意编辑重庆自然博物馆新馆工程地下室挡土墙专项施工方案编 制 人 审 核 人 编制单位 编制时间 目 录1 编制依据2 工程概况3 施工准备4 测量放线5 挡土墙施工方案5.1 施工工艺5.2 施工方法下载后可任意编辑5.3 质量保证措施5.4 安全保证措施6 挡墙验收资料7 施工进度计划附图8 施工方案附图1.编制依据1.1 原施工图、挡墙设计变更图；1.2 挡土墙图集 04JS008、挡土墙施工验收法律规范等。2.工程概况本工程根据施工图可知地下室周边挡墙由毛石砼挡墙（横重式挡墙和路肩直立式挡墙）和钢筋砼墙两部分组成。其中衡重式挡墙作为基坑护坡工程的重要组成部分，A 区沿地下室周边（aB\aE\a18轴线）三个面布置，设备用房及游客服务中心周边横重式挡墙，约3200m3。施工毛石砼体量约 5000m3，墙身采纳 C15 毛石砼；钢筋砼墙在 A、B 区交界处设置，砼要求抗渗。根据现场施工实际情况，aE 轴线侧毛石砼挡墙基础座落在基岩上，aB\a18 轴线侧挡墙基础座落在原土石方施工的换填基础上。1）衡重式根据现场施工实际情况，aB\a18 轴线侧挡墙基础座落在原土石方施工的换填基础上，该区域挡墙应采纳扩展基础。地基承载力应满足挡土墙设计法律规范要求及地基承载力不应小于 285KPa。挡土墙基础埋深不小于 700mm。若地基承载力不能满足设计法律规范要求及不小于 285KPa 时，将基础部位原土挖除，采纳 M30 砂岩块石置换基础，置换高度不小于 1.5m，基础采纳压路机压实，至无明显碾下载后可任意编辑压沉降痕迹为准。（详见挡土墙图集 04JS008）2）直立式根据现场施工实际情况以及施工图、变更单，aE 轴线侧挡土墙采纳直立式路肩墙。aE 轴线侧毛石砼挡墙基础座落在基岩上，地基承载力应满足挡墙设计法律规范要求及不应小于 100KPa，挡土墙基础埋深不应小于 1410mm。3）钢筋混凝土墙根据施工现场实际情况以及施工图 B11 轴线挡墙采纳钢筋混凝土墙。基础承载力符合设计及法律规范要求。该钢筋砼墙采纳强度等级为 C40 砼，全部采纳商品砼，抗渗等级 0.8MPa。抗渗混凝土中可加防水剂或微纤维，要求限制膨胀率。泄水孔及滤水层按设计要求。见结构施工图 G-B03。3.施工准备3.1 挡土墙施工应具备下列资料 1）挡土墙场地的工程地质资料及业主、监理提供的场地交接记录。 2）挡土墙施工图以及设计变更通知单。 3）主要施工机械及其配套设备的技术性能资料。 4）挡墙工程的施工组织设计或施工方案。 5）砼及钢筋的质检...
