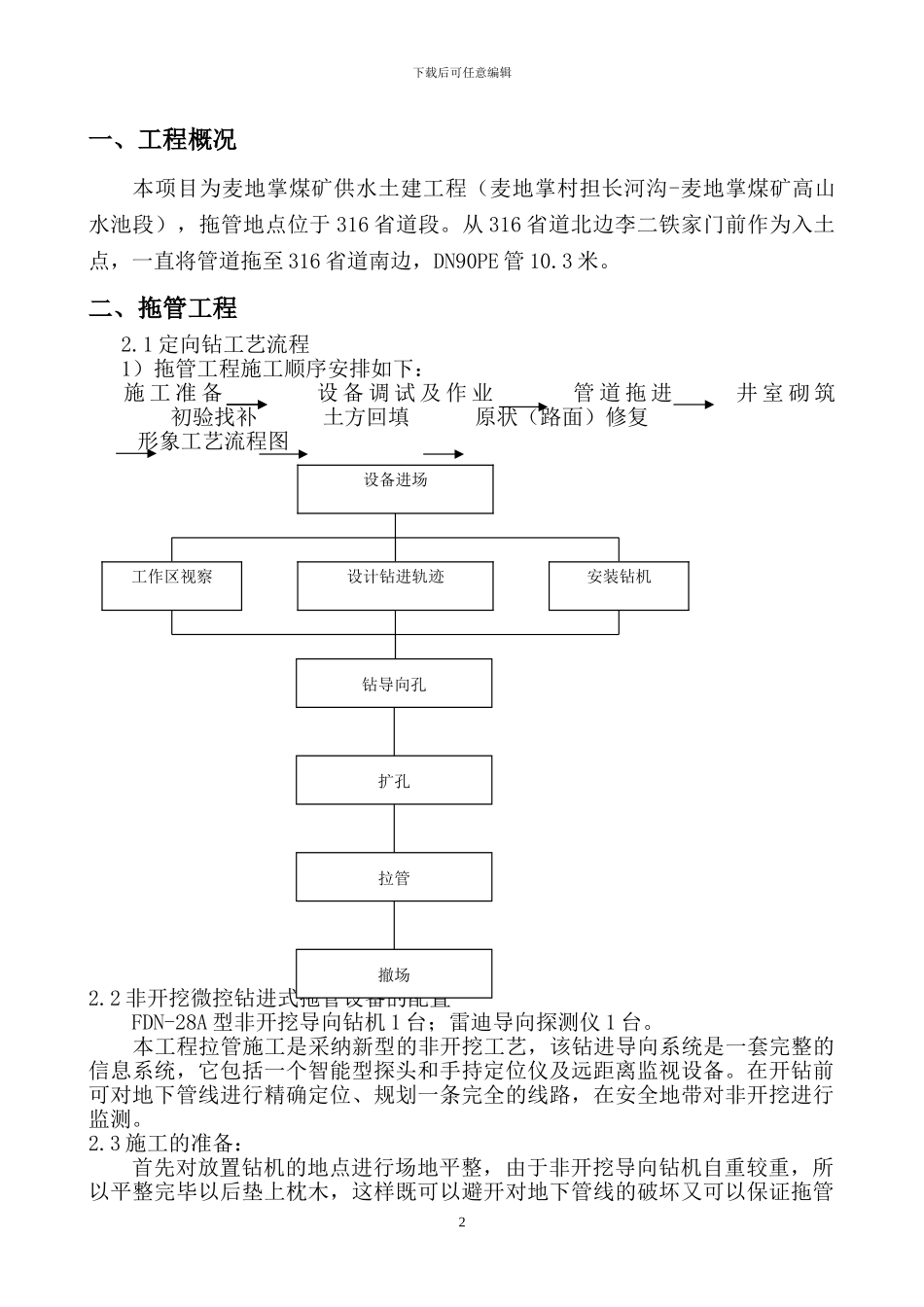

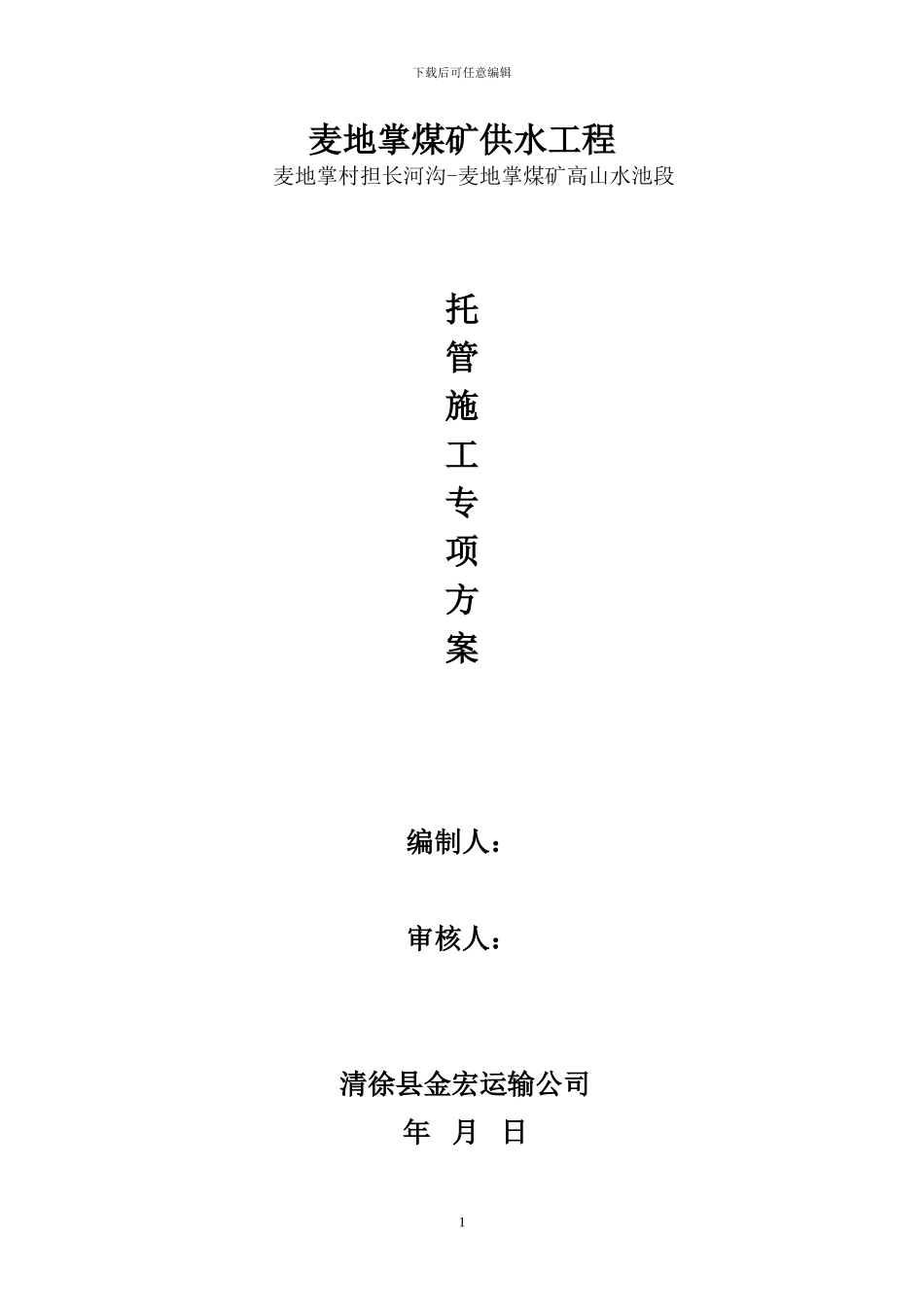

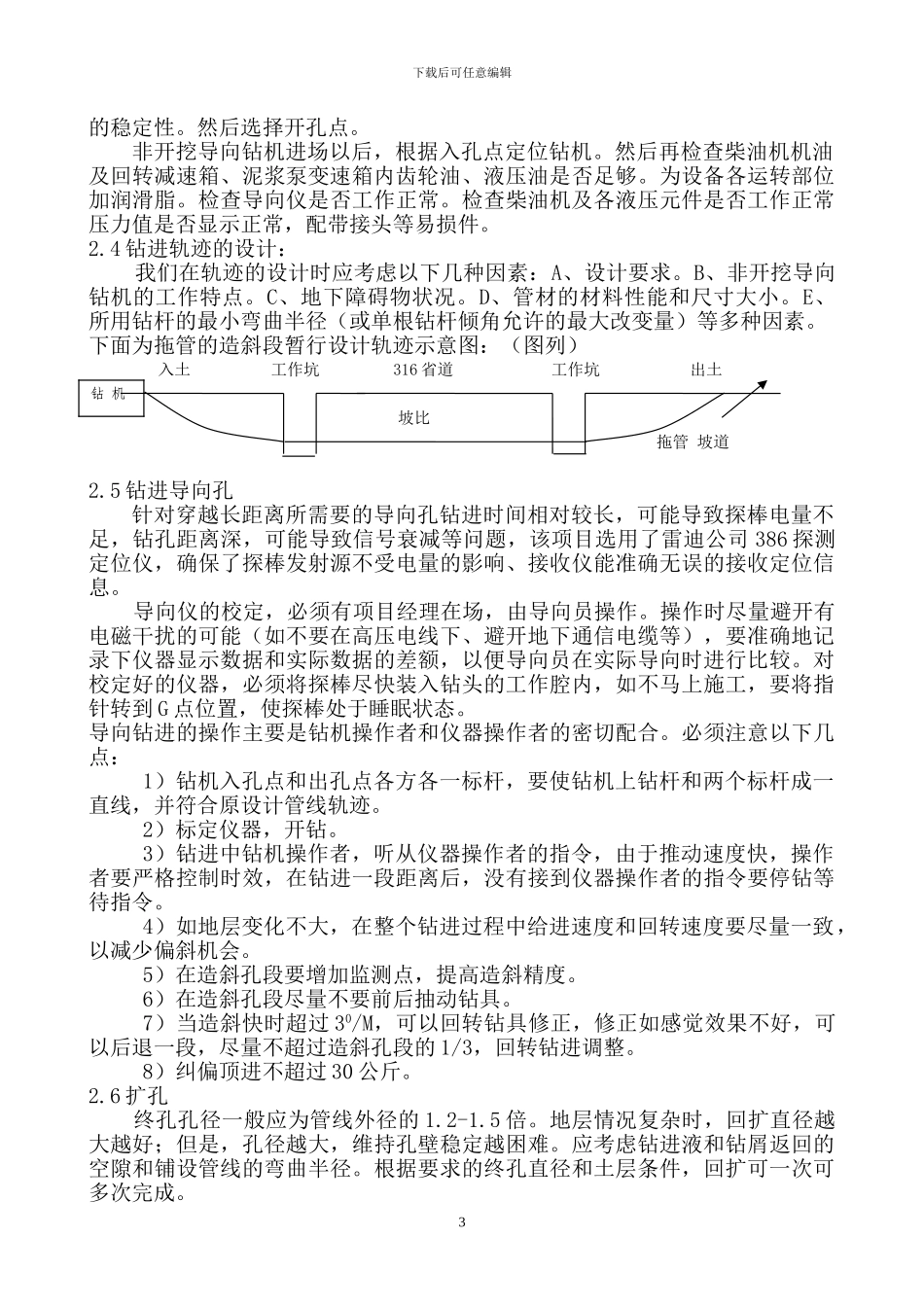

下载后可任意编辑麦地掌煤矿供水工程麦地掌村担长河沟-麦地掌煤矿高山水池段托管施工专项方案编制人：审核人：清徐县金宏运输公司 年 月 日1下载后可任意编辑一、工程概况本项目为麦地掌煤矿供水土建工程（麦地掌村担长河沟-麦地掌煤矿高山水池段），拖管地点位于 316 省道段。从 316 省道北边李二铁家门前作为入土点，一直将管道拖至 316 省道南边，DN90PE 管 10.3 米。二、拖管工程2.1 定向钻工艺流程1）拖管工程施工顺序安排如下： 施 工 准 备 设 备 调 试 及 作 业 管 道 拖 进 井 室 砌 筑 初验找补 土方回填 原状（路面）修复形象工艺流程图2.2 非开挖微控钻进式拖管设备的配置FDN-28A 型非开挖导向钻机 1 台；雷迪导向探测仪 1 台。本工程拉管施工是采纳新型的非开挖工艺，该钻进导向系统是一套完整的信息系统，它包括一个智能型探头和手持定位仪及远距离监视设备。在开钻前可对地下管线进行精确定位、规划一条完全的线路，在安全地带对非开挖进行监测。2.3 施工的准备： 首先对放置钻机的地点进行场地平整，由于非开挖导向钻机自重较重，所以平整完毕以后垫上枕木，这样既可以避开对地下管线的破坏又可以保证拖管2设备进场安装钻机工作区视察设计钻进轨迹撤场钻导向孔扩孔拉管下载后可任意编辑的稳定性。然后选择开孔点。非开挖导向钻机进场以后，根据入孔点定位钻机。然后再检查柴油机机油及回转减速箱、泥浆泵变速箱内齿轮油、液压油是否足够。为设备各运转部位加润滑脂。检查导向仪是否工作正常。检查柴油机及各液压元件是否工作正常压力值是否显示正常，配带接头等易损件。2.4 钻进轨迹的设计：我们在轨迹的设计时应考虑以下几种因素：A、设计要求。B、非开挖导向钻机的工作特点。C、地下障碍物状况。D、管材的材料性能和尺寸大小。E、所用钻杆的最小弯曲半径（或单根钻杆倾角允许的最大改变量）等多种因素。下面为拖管的造斜段暂行设计轨迹示意图：（图列） 入土 工作坑 316 省道 工作坑 出土 坡比 拖管 坡道2.5 钻进导向孔针对穿越长距离所需要的导向孔钻进时间相对较长，可能导致探棒电量不足，钻孔距离深，可能导致信号衰减等问题，该项目选用了雷迪公司 386 探测定位仪，确保了探棒发射源不受电量的影响、接收仪能准确无误的接收定位信息。 导向仪的校定，必须有项目经理在场，由导向员操作。操作时尽量避开有电磁干扰的可能（如不要在高压电线下、避开地下通信电缆等...
