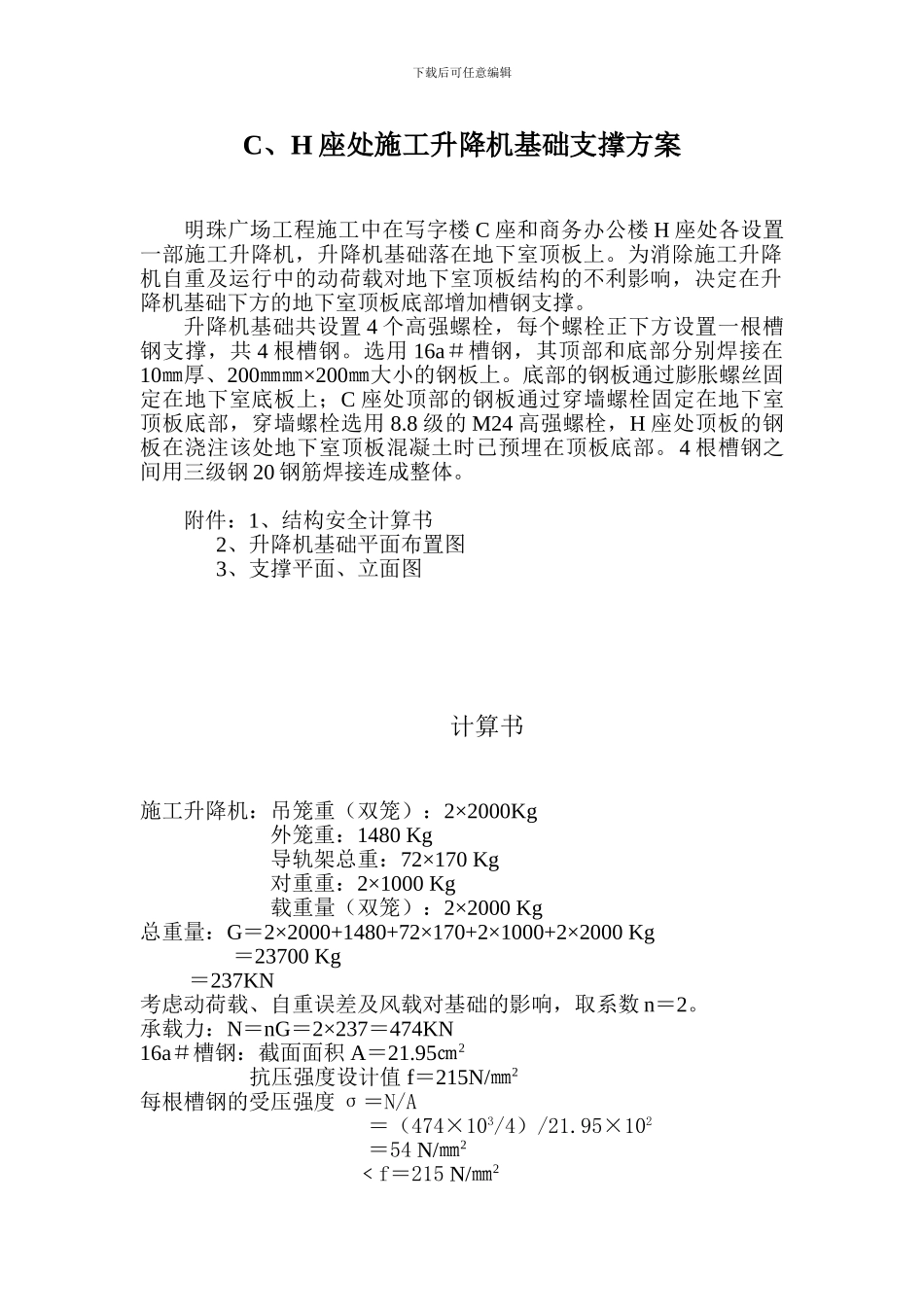

下载后可任意编辑C、H 座处施工升降机基础支撑方案明珠广场工程施工中在写字楼 C 座和商务办公楼 H 座处各设置一部施工升降机,升降机基础落在地下室顶板上
为消除施工升降机自重及运行中的动荷载对地下室顶板结构的不利影响,决定在升降机基础下方的地下室顶板底部增加槽钢支撑
升降机基础共设置 4 个高强螺栓,每个螺栓正下方设置一根槽钢支撑,共 4 根槽钢
选用 16a#槽钢,其顶部和底部分别焊接在10㎜厚、200㎜㎜×200㎜大小的钢板上
底部的钢板通过膨胀螺丝固定在地下室底板上;C 座处顶部的钢板通过穿墙螺栓固定在地下室顶板底部,穿墙螺栓选用 8
8 级的 M24 高强螺栓,H 座处顶板的钢板在浇注该处地下室顶板混凝土时已预埋在顶板底部
4 根槽钢之间用三级钢 20 钢筋焊接连成整体
附件:1、结构安全计算书 2、升降机基础平面布置图 3、支撑平面、立面图计算书施工升降机:吊笼重(双笼):2×2000Kg外笼重:1480 Kg导轨架总重:72×170 Kg对重重:2×1000 Kg载重量(双笼):2×2000 Kg总重量:G=2×2000+1480+72×170+2×1000+2×2000 Kg=23700 Kg =237KN考虑动荷载、自重误差及风载对基础的影响,取系数 n=2
承载力:N=nG=2×237=474KN16a#槽钢:截面面积 A=21
95㎝2 抗压强度设计值 f=215N/㎜2每根槽钢的受压强度 σ=N/A=(474×103/4)/21
95×102=54 N/㎜2﹤f=215 N/㎜2下载后可任意编辑满足要求

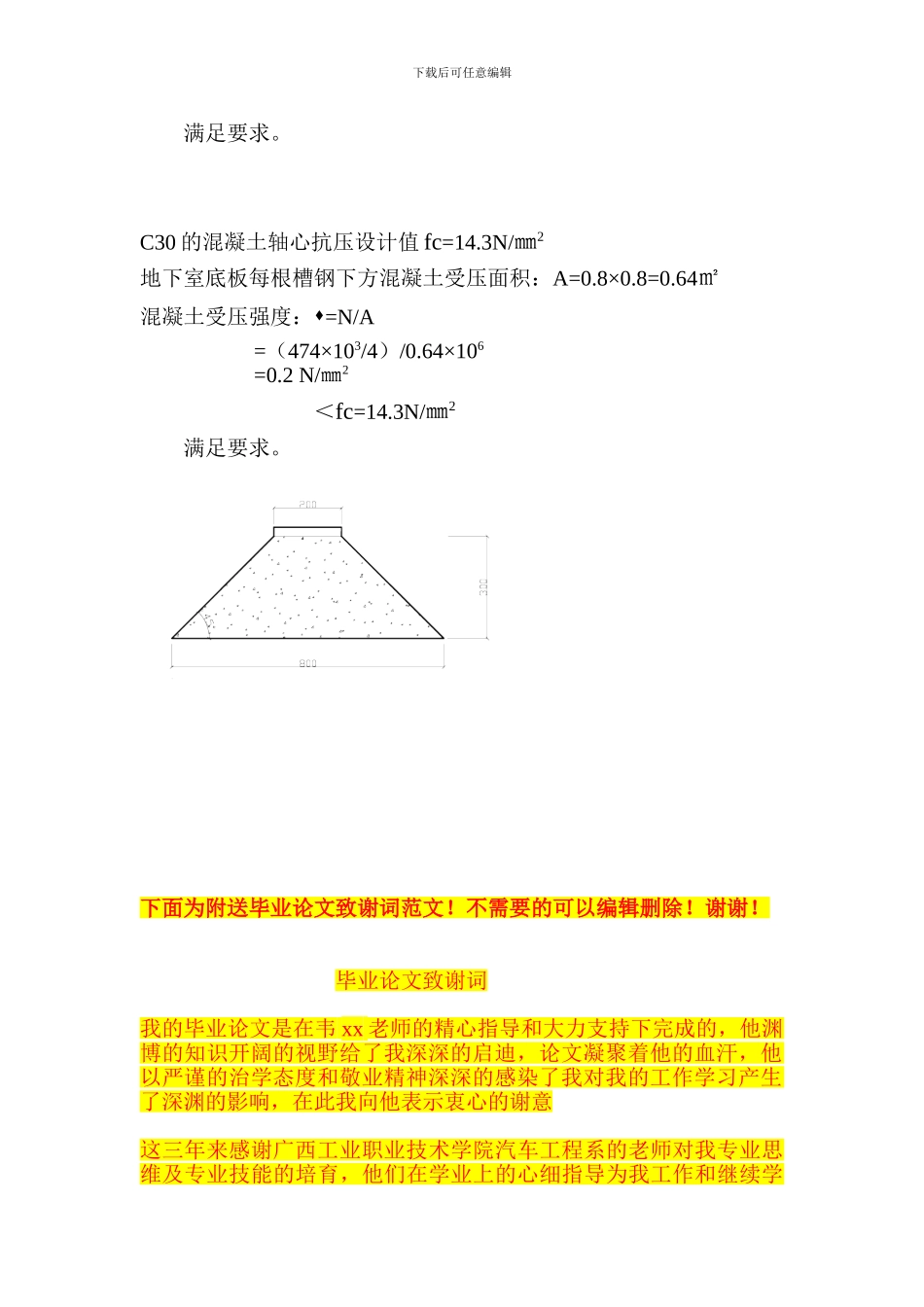

C30 的混凝土轴心抗压设计值 fc=14
3N/㎜2 地下室底板每根槽钢下方混凝土受压面积:A=0
64㎡混凝土受压强度:=N/A =(474×103/4)/0
64×106 =0
2 N/㎜2 <fc=14
3N/㎜2 满足要求
