长青.海世界项目室外雨污水管道施工方案VIP免费

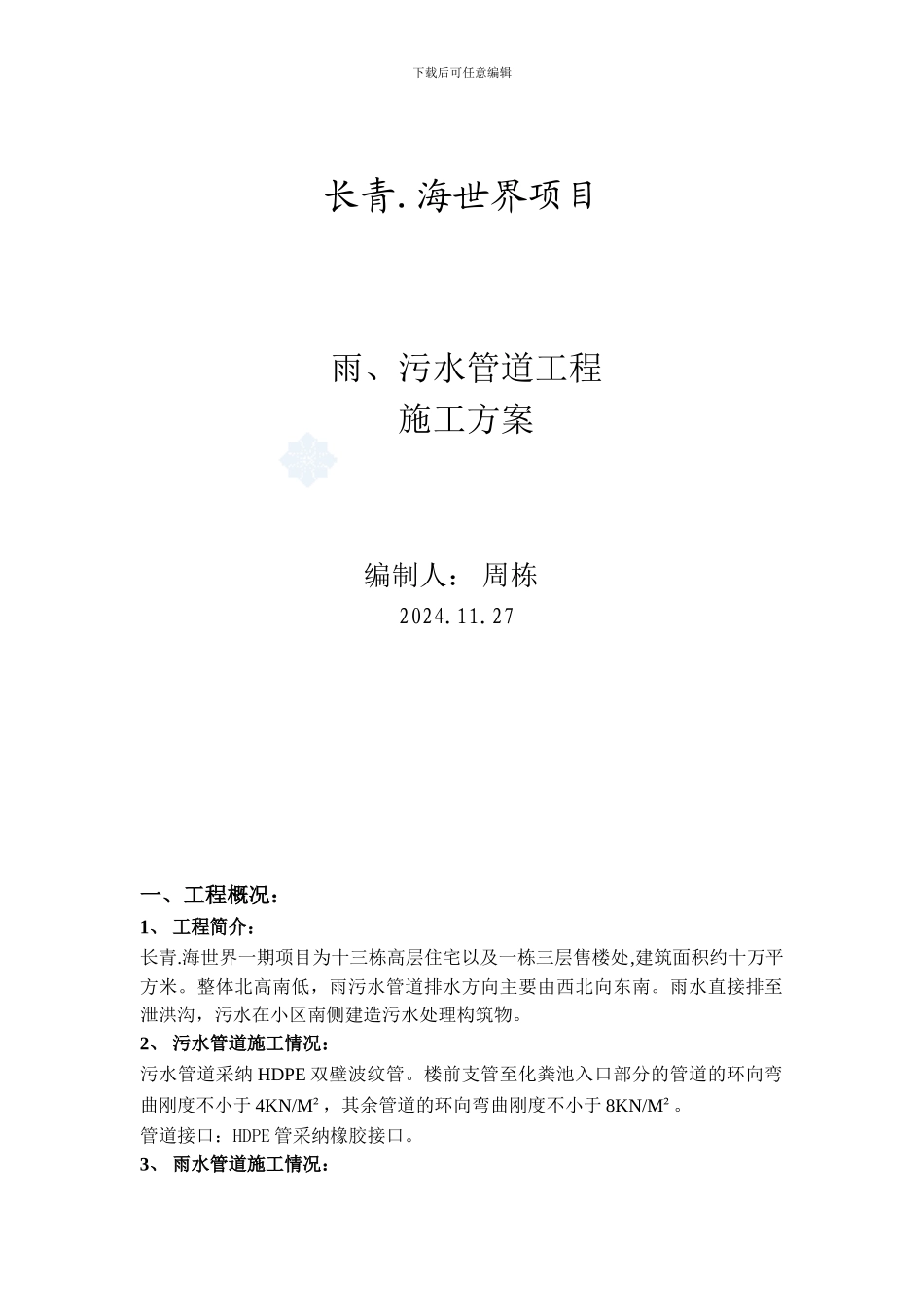

长青.海世界项目室外雨污水管道施工方案_第1页
1/7

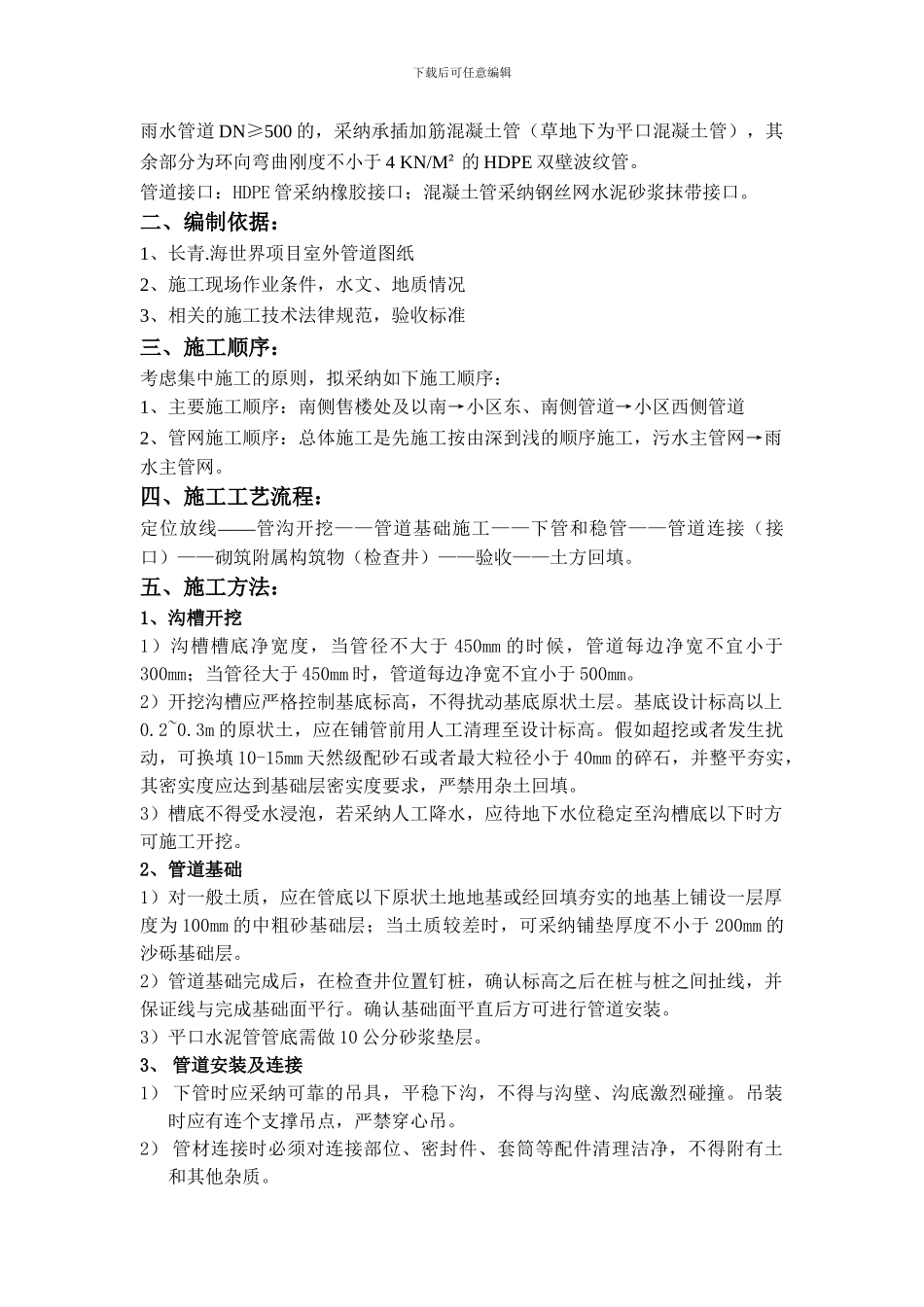

长青.海世界项目室外雨污水管道施工方案_第2页
2/7
长青.海世界项目室外雨污水管道施工方案_第3页
3/7
下载后可任意编辑长青.海世界项目雨、污水管道工程施工方案编制人: 周栋2024.11.27一、工程概况:1、 工程简介:长青.海世界一期项目为十三栋高层住宅以及一栋三层售楼处,建筑面积约十万平方米。整体北高南低,雨污水管道排水方向主要由西北向东南。雨水直接排至泄洪沟,污水在小区南侧建造污水处理构筑物。2、 污水管道施工情况:污水管道采纳 HDPE 双壁波纹管。楼前支管至化粪池入口部分的管道的环向弯曲刚度不小于 4KN/M²,其余管道的环向弯曲刚度不小于 8KN/M²。管道接口:HDPE 管采纳橡胶接口。3、 雨水管道施工情况:下载后可任意编辑雨水管道 DN≥500 的,采纳承插加筋混凝土管(草地下为平口混凝土管),其余部分为环向弯曲刚度不小于 4 KN/M² 的 HDPE 双壁波纹管。管道接口:HDPE 管采纳橡胶接口;混凝土管采纳钢丝网水泥砂浆抹带接口。二、编制依据:1、长青.海世界项目室外管道图纸2、施工现场作业条件,水文、地质情况3、相关的施工技术法律规范,验收标准三、施工顺序:考虑集中施工的原则,拟采纳如下施工顺序:1、主要施工顺序:南侧售楼处及以南→小区东、南侧管道→小区西侧管道2、管网施工顺序:总体施工是先施工按由深到浅的顺序施工,污水主管网→雨水主管网。四、施工工艺流程:定位放线——管沟开挖——管道基础施工——下管和稳管——管道连接(接口)——砌筑附属构筑物(检查井)——验收——土方回填。五、施工方法:1、沟槽开挖1)沟槽槽底净宽度,当管径不大于 450mm 的时候,管道每边净宽不宜小于300mm;当管径大于 450mm 时,管道每边净宽不宜小于 500mm。2)开挖沟槽应严格控制基底标高,不得扰动基底原状土层。基底设计标高以上0.2~0.3m 的原状土,应在铺管前用人工清理至设计标高。假如超挖或者发生扰动,可换填 10-15mm 天然级配砂石或者最大粒径小于 40mm 的碎石,并整平夯实,其密实度应达到基础层密实度要求,严禁用杂土回填。3)槽底不得受水浸泡,若采纳人工降水,应待地下水位稳定至沟槽底以下时方可施工开挖。2、管道基础1)对一般土质,应在管底以下原状土地地基或经回填夯实的地基上铺设一层厚度为 100mm 的中粗砂基础层;当土质较差时,可采纳铺垫厚度不小于 200mm 的沙砾基础层。2)管道基础完成后,在检查井位置钉桩,确认标高之后在桩与桩之间扯线,并保证线与完成基础面平行。确认基础面平直后方可进行管道安装。3)平口水泥管管底需做 10 公分砂浆垫层。3...
