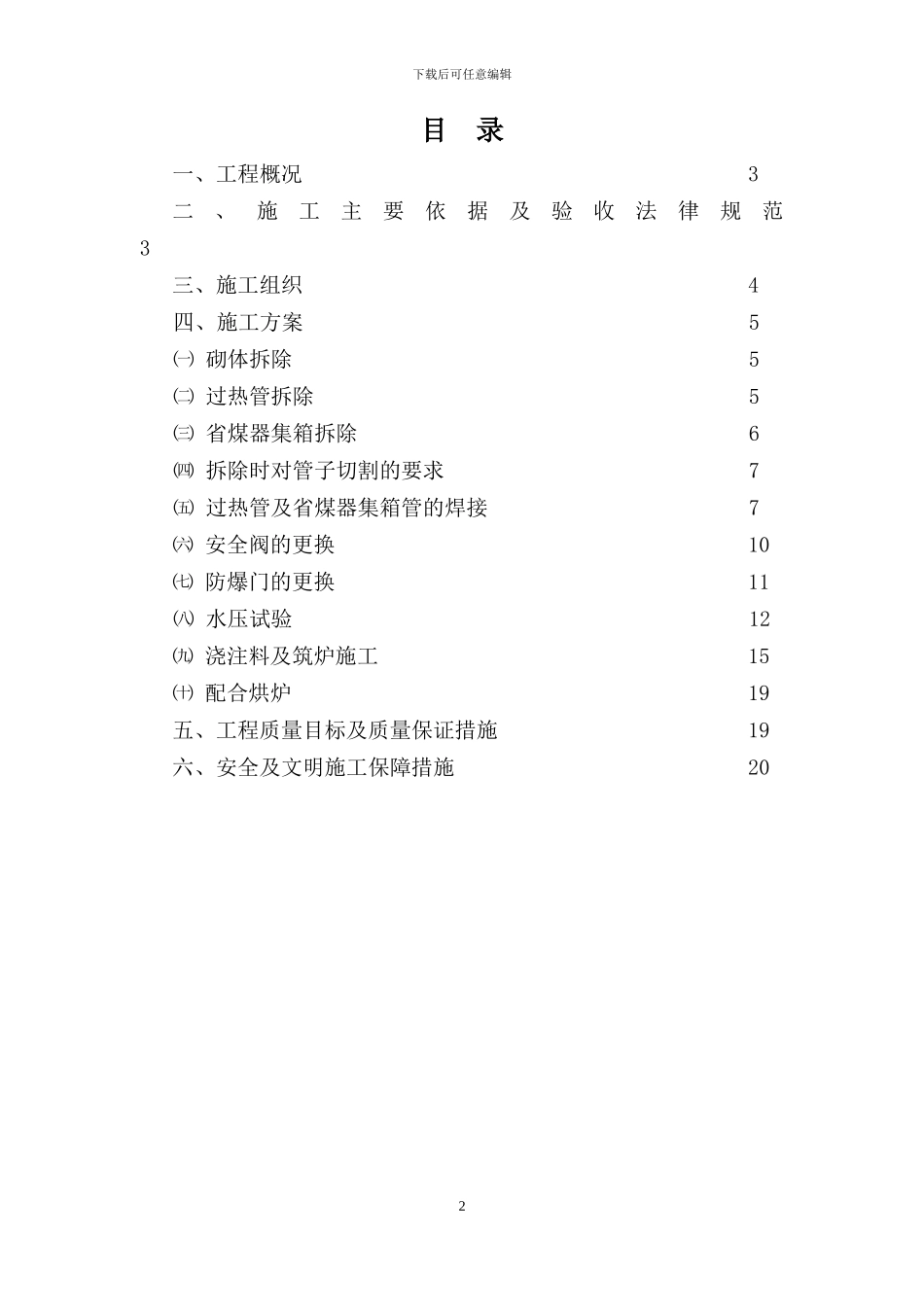

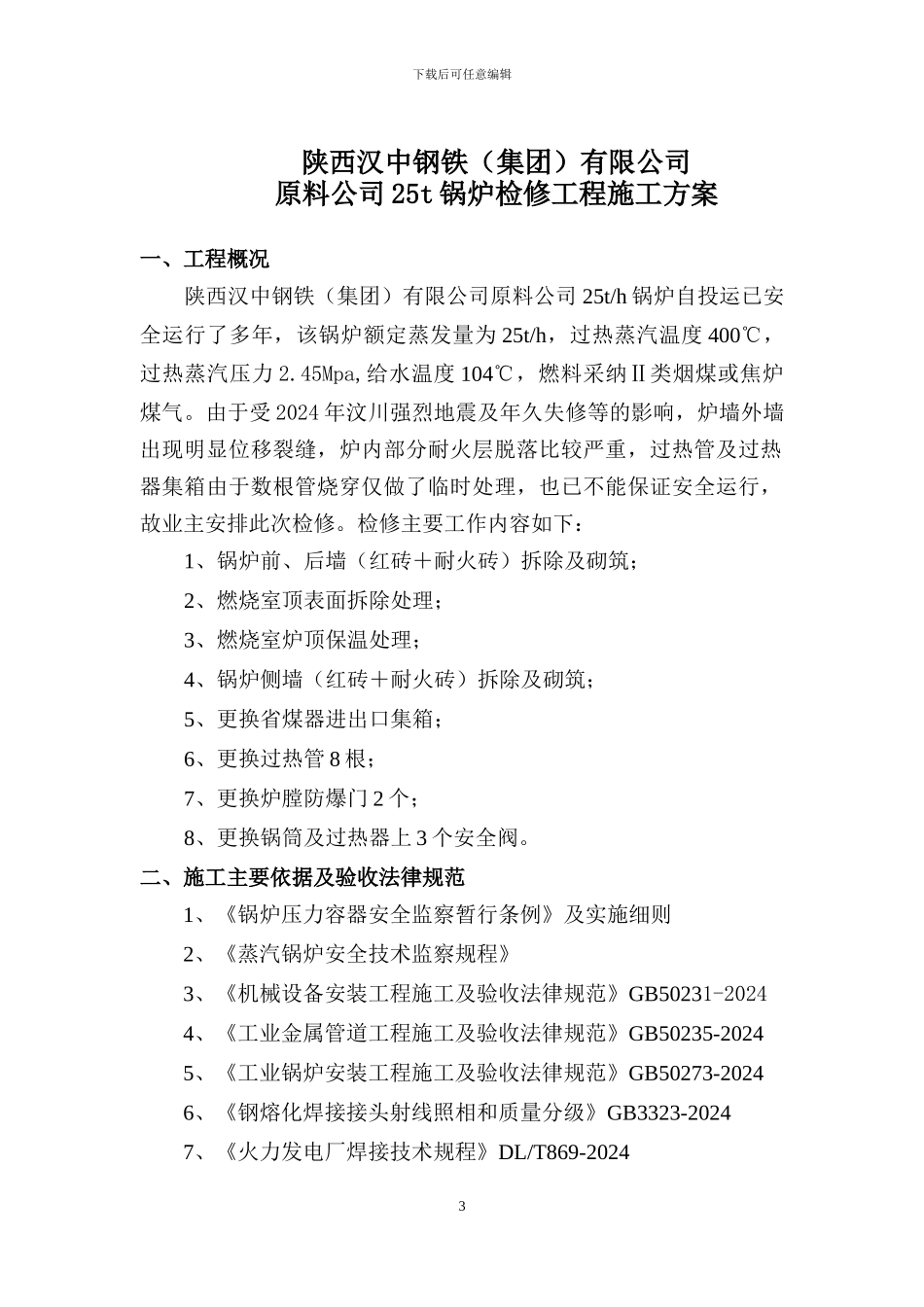

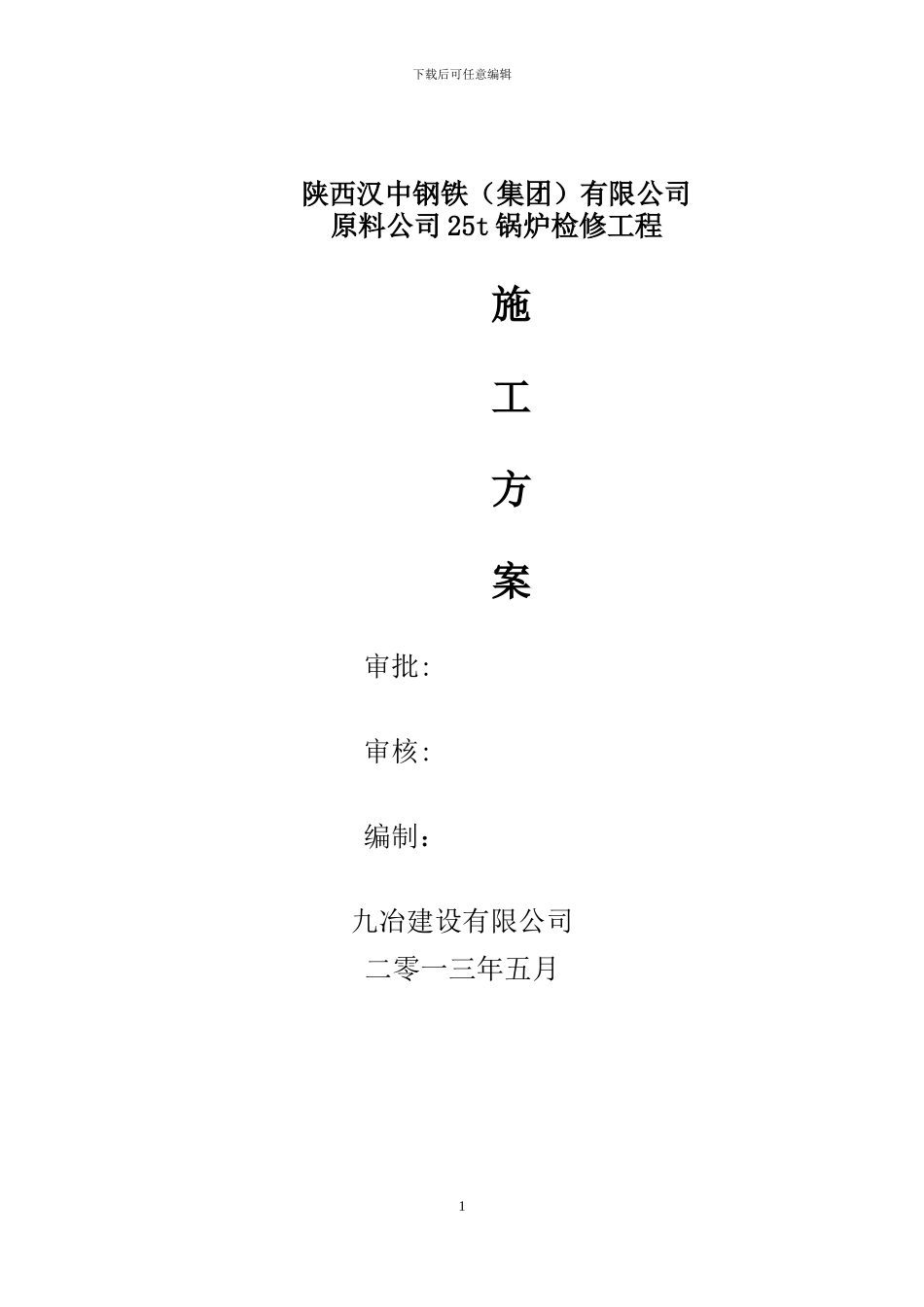

下载后可任意编辑陕西汉中钢铁(集团)有限公司原料公司 25t 锅炉检修工程施工方案审批:审核:编制:九冶建设有限公司二零一三年五月1下载后可任意编辑目录一、工程概况 3二、施工主要依据及验收法律规范 3三、施工组织 4四、施工方案 5㈠ 砌体拆除 5㈡ 过热管拆除 5㈢ 省煤器集箱拆除 6㈣ 拆除时对管子切割的要求 7㈤ 过热管及省煤器集箱管的焊接 7㈥ 安全阀的更换 10㈦ 防爆门的更换 11㈧ 水压试验 12㈨ 浇注料及筑炉施工 15㈩ 配合烘炉 19五、工程质量目标及质量保证措施 19六、安全及文明施工保障措施 202下载后可任意编辑陕西汉中钢铁(集团)有限公司原料公司 25t 锅炉检修工程施工方案一、工程概况陕西汉中钢铁(集团)有限公司原料公司 25t/h 锅炉自投运已安全运行了多年,该锅炉额定蒸发量为 25t/h,过热蒸汽温度 400℃,过热蒸汽压力 2.45Mpa,给水温度 104℃,燃料采纳Ⅱ类烟煤或焦炉煤气。由于受 2024 年汶川强烈地震及年久失修等的影响,炉墙外墙出现明显位移裂缝,炉内部分耐火层脱落比较严重,过热管及过热器集箱由于数根管烧穿仅做了临时处理,也已不能保证安全运行,故业主安排此次检修。检修主要工作内容如下:1、锅炉前、后墙(红砖+耐火砖)拆除及砌筑;2、燃烧室顶表面拆除处理;3、燃烧室炉顶保温处理;4、锅炉侧墙(红砖+耐火砖)拆除及砌筑;5、更换省煤器进出口集箱;6、更换过热管 8 根;7、更换炉膛防爆门 2 个;8、更换锅筒及过热器上 3 个安全阀。二、施工主要依据及验收法律规范1、《锅炉压力容器安全监察暂行条例》及实施细则2、《蒸汽锅炉安全技术监察规程》3、《机械设备安装工程施工及验收法律规范》GB50231-20244、《工业金属管道工程施工及验收法律规范》GB50235-20245、《工业锅炉安装工程施工及验收法律规范》GB50273-20246、《钢熔化焊接接头射线照相和质量分级》GB3323-20247、《火力发电厂焊接技术规程》DL/T869-20243下载后可任意编辑8、施工图纸及相关技术资料三、施工组织1、进度计划计划工期 30 天。详见下表:时间(天)项目24681012141618202224262830炉顶拆除1墙体拆除2清理打扫2过热管拆除1过热管检查1过热管更换2防爆门拆换2省煤器集箱1探伤检查1水压试验2筑炉7自然干燥7烘炉试运行52、劳动力计划项目经理 1 人;技术负责人 1 人起重工(持证兼职安全员) 1 人;钳工 1 人管工(持证) 2 人;铆工 1 人电焊工(持证) 2 人;筑炉工...
