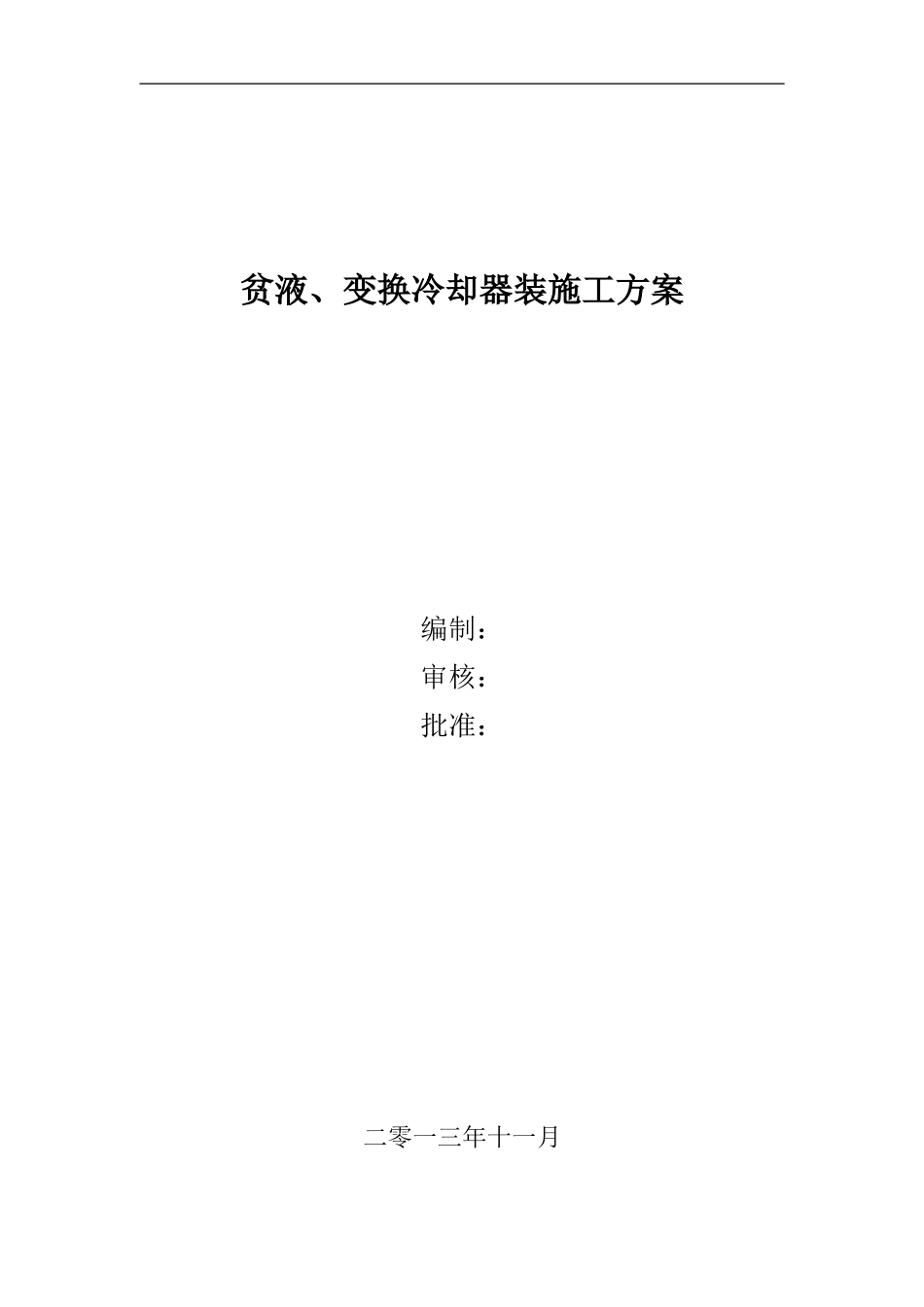

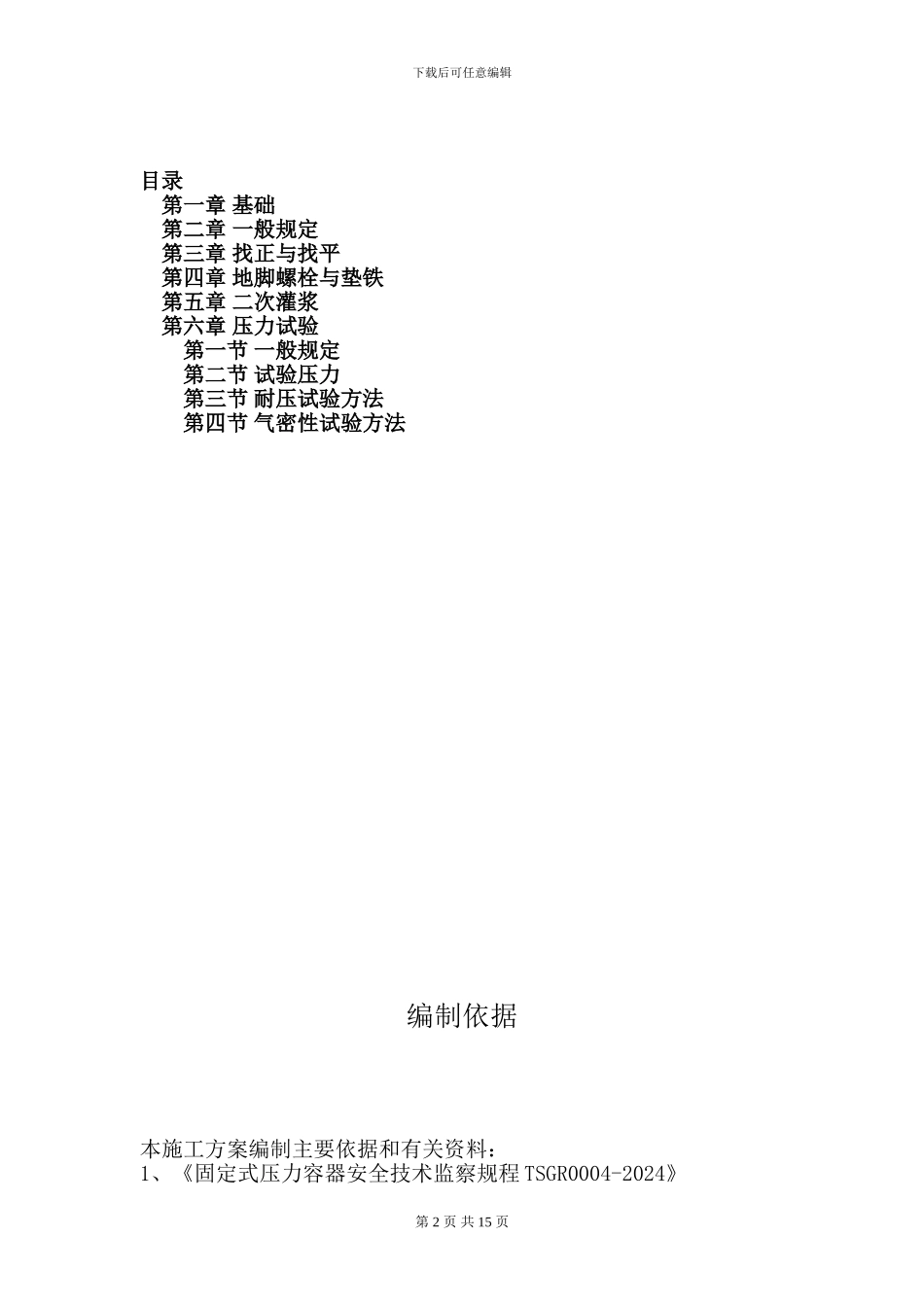

贫液、变换冷却器装施工方案编制：审核：批准：二零一三年十一月下载后可任意编辑目录第一章 基础第二章 一般规定第三章 找正与找平第四章 地脚螺栓与垫铁第五章 二次灌浆第六章 压力试验第一节 一般规定第二节 试验压力第三节 耐压试验方法第四节 气密性试验方法 编制依据本施工方案编制主要依据和有关资料：1、《固定式压力容器安全技术监察规程 TSGR0004-2024》第 2 页 共 15 页下载后可任意编辑2、《压力管道安全技术监察规程 工业管道 TSGD0001-2024》3 《工业金属管道工程施工及验收法律规范 GB50235》4 《现场设备、工业管道焊接工程施工及验收法律规范 GB50235》5、《373 号令-特种设备安全监察条例》6、施工图纸第一章 基础1. 安装施工前，设备基础（包括其他预制构件）须经交接验收。基础施工单位应提交质量合格证明书，测量记录及其他施工技术资料；基础上应明显的画出标高基准线、纵横中心线，相应的建筑（构筑）物上应标有坐标轴线；设计要求沉降观测的设备基础应有沉降观测水准点。 2. 设备安装单位认为必要时，可按以下规定对基础进行检察：一、 基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷；二、 基础各部尺寸及位置的偏差数值不得超过表 1 规定；表 1 设备基础的允许偏差项次偏差名称允许偏差值（毫米）1基础坐标位置（纵、横轴线）±202基础各不同平面的标高+0-203基础上平面外形尺寸凸台上平面外形尺寸凹穴尺寸±20-20+20第 3 页 共 15 页下载后可任意编辑4基础上平面的不水平度（包括地坪上需要安装设备的部分）：每米全长5105竖向偏差：每米全高5206预埋地脚螺栓的：标高（顶端）中心距（在根部和顶部两处测量）+20-0±27预留地脚螺栓孔的：中心位置深度孔壁铅垂度±10+20-0108预埋活动地脚螺栓锚板的：标高中心位置不水平度（带槽的锚板）不水平度（带螺纹孔的锚板）+20-0±552三、 基础混凝土强度应达到设计要求，周围土方应回填、夯实、整平，地脚螺栓的螺纹部分应无损坏和不生锈。 3. 基础表面在设备安装前应进行修整。需灌浆抹面时要铲好麻面；基础表面不得有油垢或疏松层；放置垫铁处（至周边 50 毫米）应铲平，铲平部位水平度允许偏差为 2 毫米/米；预留地脚螺栓孔内的杂物应清除洁净。 4. 为保证高塔设备的正确安装，基础施工单位与设备安装单位应相互配合，待设备地脚螺栓与模板组装定位后，再进行基础土建施工，模板中心线与基准线的偏差数值不得超过±5 毫米。...
