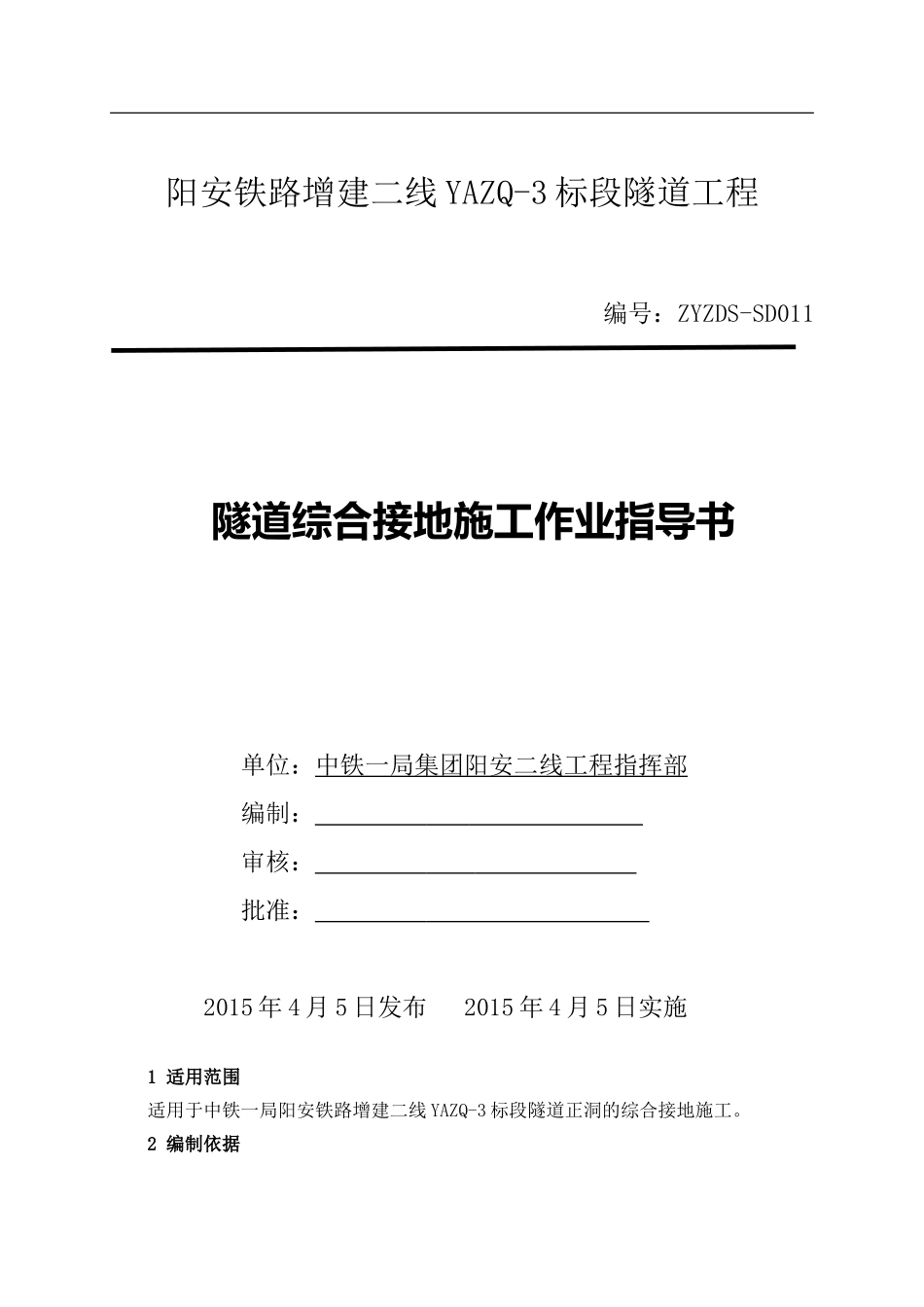

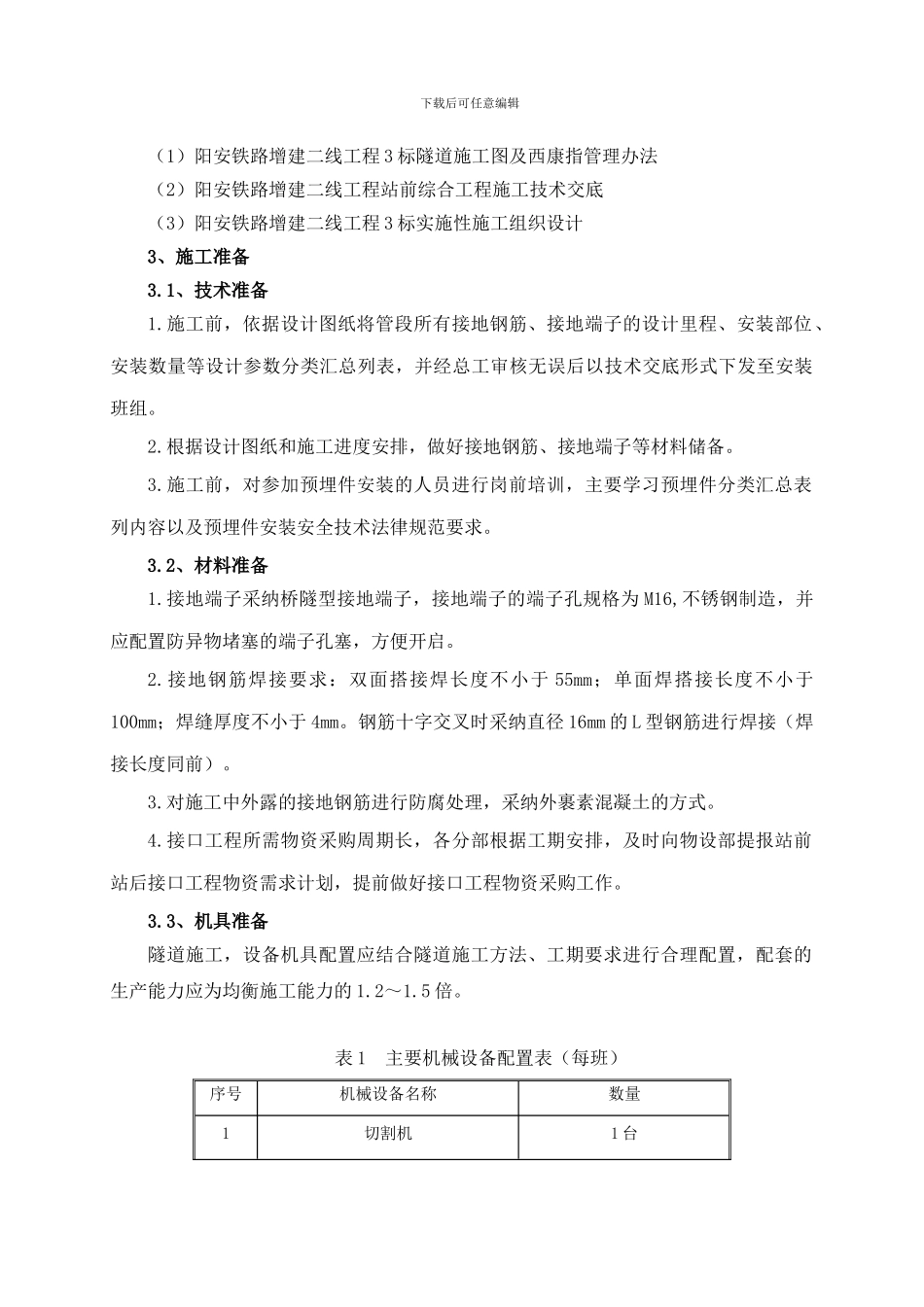

阳安铁路增建二线 YAZQ-3 标段隧道工程编号：ZYZDS-SD011隧道综合接地施工作业指导书 单位：中铁一局集团阳安二线工程指挥部 编制： 审核： 批准： 2015 年 4 月 5 日发布 2015 年 4 月 5 日实施 1 适用范围适用于中铁一局阳安铁路增建二线 YAZQ-3 标段隧道正洞的综合接地施工。2 编制依据下载后可任意编辑（1）阳安铁路增建二线工程 3 标隧道施工图及西康指管理办法（2）阳安铁路增建二线工程站前综合工程施工技术交底（3）阳安铁路增建二线工程 3 标实施性施工组织设计3、施工准备3.1、技术准备1.施工前，依据设计图纸将管段所有接地钢筋、接地端子的设计里程、安装部位、安装数量等设计参数分类汇总列表，并经总工审核无误后以技术交底形式下发至安装班组。2.根据设计图纸和施工进度安排，做好接地钢筋、接地端子等材料储备。3.施工前，对参加预埋件安装的人员进行岗前培训，主要学习预埋件分类汇总表列内容以及预埋件安装安全技术法律规范要求。3.2、材料准备1.接地端子采纳桥隧型接地端子，接地端子的端子孔规格为 M16,不锈钢制造，并应配置防异物堵塞的端子孔塞，方便开启。2.接地钢筋焊接要求：双面搭接焊长度不小于 55mm；单面焊搭接长度不小于100mm；焊缝厚度不小于 4mm。钢筋十字交叉时采纳直径 16mm 的 L 型钢筋进行焊接（焊接长度同前）。3.对施工中外露的接地钢筋进行防腐处理，采纳外裹素混凝土的方式。4.接口工程所需物资采购周期长，各分部根据工期安排，及时向物设部提报站前站后接口工程物资需求计划，提前做好接口工程物资采购工作。3.3、机具准备隧道施工，设备机具配置应结合隧道施工方法、工期要求进行合理配置，配套的生产能力应为均衡施工能力的 1.2～1.5 倍。表 1 主要机械设备配置表（每班）序号机械设备名称数量1切割机1 台下载后可任意编辑2电焊机2 台3装载机1 台4简易台架1 台3.4、设计原则1.长度大于 300 米隧道设计综合接地，预留接地极。2.为防止预应力钢筋的影响，预应力钢筋不应作为接地钢筋使用。3.接地装置应通过结构物内预埋接地端子与贯穿地线可靠连接。接地端子应直接浇筑在混凝土结构内，表面与结构面平齐。4.结构物内的接地钢筋之间均要求可靠焊接，保证电气连接。5.构筑物内兼有接地功能（含连接）的结构钢筋或专用接地钢筋应满足：钢筋截面应不小于 120mm2（或直径不小于 14mm）。当构筑物内兼有接地功能（含连接）的结构钢筋的截面不满足要求时，可将...
