静置设备安装施工方案VIP免费

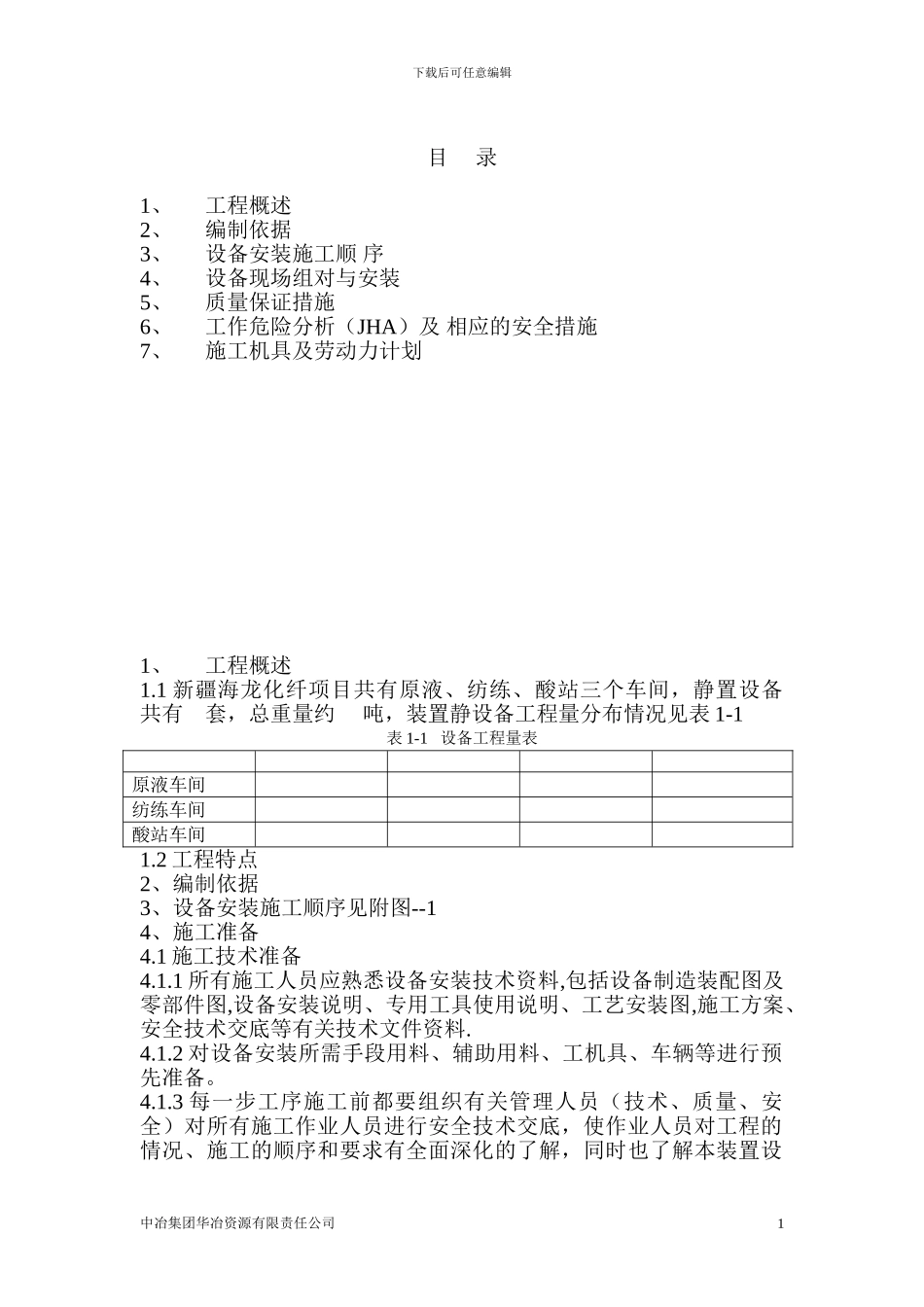

下载后可任意编辑目 录1、工程概述2、编制依据3、设备安装施工顺 序4、设备现场组对与安装5、质量保证措施6、工作危险分析（JHA）及 相应的安全措施7、施工机具及劳动力计划1、工程概述1.1 新疆海龙化纤项目共有原液、纺练、酸站三个车间，静置设备 共有 套，总重量约 吨，装置静设备工程量分布情况见表 1-1表 1-1 设备工程量表原液车间纺练车间酸站车间1.2 工程特点2、编制依据3、设备安装施工顺序见附图--14、施工准备4.1 施工技术准备4.1.1 所有施工人员应熟悉设备安装技术资料,包括设备制造装配图及零部件图,设备安装说明、专用工具使用说明、工艺安装图,施工方案、安全技术交底等有关技术文件资料.4.1.2 对设备安装所需手段用料、辅助用料、工机具、车辆等进行预先准备。4.1.3 每一步工序施工前都要组织有关管理人员（技术、质量、安全）对所有施工作业人员进行安全技术交底，使作业人员对工程的情况、施工的顺序和要求有全面深化的了解，同时也了解本装置设中冶集团华冶资源有限责任公司1下载后可任意编辑备安装的质量、安全方面的要求。4.2 基础验收及处理4.2.1 基础验收4.2.1.1 进行基础验收时，基础施工方面需提供基础交接资料，基础上作出标高和纵横中心线标记；4.2.1.2 基础外观不得 有裂纹、蜂窝、空洞、露筋等缺陷；4.2.1.3 预埋地脚螺栓的螺纹应无损坏、锈蚀，并且涂上黄油缠上塑料布予以保护；4.2.1.4 混凝土基础的允许偏差见下表序号项目名称允许偏差（mm）1基础纵横中心线±202基础各不同平面的标高0－203基础上平面外形尺寸±204预埋地脚螺丝顶端标高±2005预埋地脚螺栓中心距±26基础上的平面水平度（每米）57基础上的平面水平度（全长）108预留地脚螺栓孔的中心位置±109预留地脚螺栓孔的深度0－2010预留地脚螺栓空的垂直度（全深）1011预埋板水平度≤2mm/m4.2.1.5 设备的钢结构基础验收偏差参照上表执行 4.2.2 基础处理4.2.2.1 基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除洁净；4.2.2.2 设备安装前需二次灌浆的基础表面应凿成麻面，麻点深度不少于 10mm，密度为每平方分米 3---5 点；4.2.2.3 垫铁放置处周边 50mm 范围内基础表面需铲凿平整，保证垫铁与基础接触良好，铲平部位的水平度允许偏差为 2mm/m ；4.3 设备运输及保管4.3.1 设备运输时应加强设备安全保护意识，实行相应的安全保护措施；4.3.2 设备的存放，特别是在装置区内，设备方向、方位及进场次序必须协...
