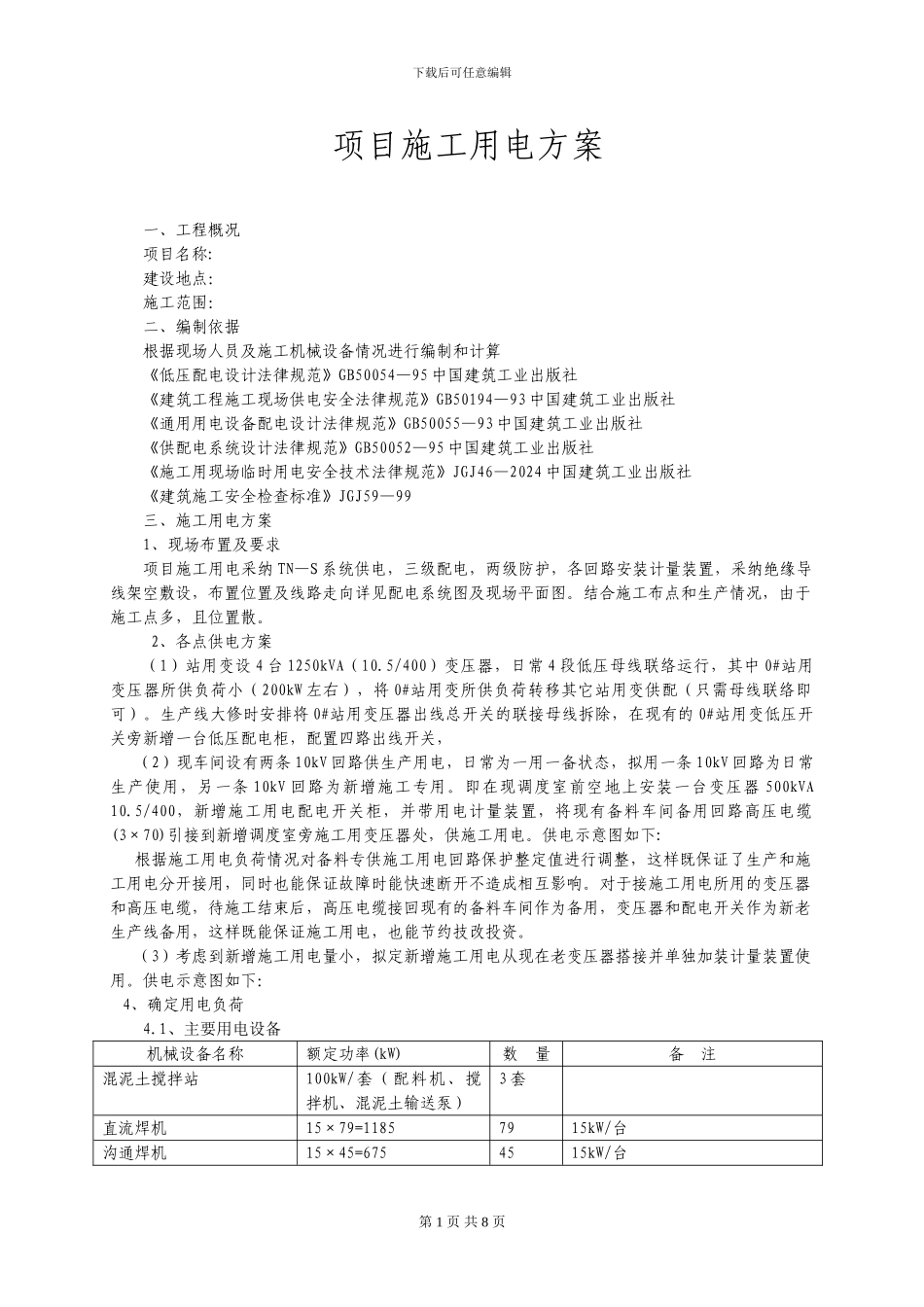

下载后可任意编辑项目施工用电方案一、工程概况项目名称: 建设地点： 施工范围： 二、编制依据根据现场人员及施工机械设备情况进行编制和计算《低压配电设计法律规范》GB50054—95 中国建筑工业出版社《建筑工程施工现场供电安全法律规范》GB50194—93 中国建筑工业出版社《通用用电设备配电设计法律规范》GB50055—93 中国建筑工业出版社《供配电系统设计法律规范》GB50052—95 中国建筑工业出版社《施工用现场临时用电安全技术法律规范》JGJ46—2024 中国建筑工业出版社《建筑施工安全检查标准》JGJ59—99三、施工用电方案1、现场布置及要求项目施工用电采纳 TN—S 系统供电，三级配电，两级防护，各回路安装计量装置，采纳绝缘导线架空敷设，布置位置及线路走向详见配电系统图及现场平面图。结合施工布点和生产情况，由于施工点多，且位置散。 2、各点供电方案（1）站用变设 4 台 1250kVA（10.5/400）变压器，日常 4 段低压母线联络运行，其中 0#站用变压器所供负荷小（200kW 左右），将 0#站用变所供负荷转移其它站用变供配（只需母线联络即可）。生产线大修时安排将 0#站用变压器出线总开关的联接母线拆除，在现有的 0#站用变低压开关旁新增一台低压配电柜，配置四路出线开关， （2）现车间设有两条 10kV 回路供生产用电，日常为一用一备状态，拟用一条 10kV 回路为日常生产使用，另一条 10kV 回路为新增施工专用。即在现调度室前空地上安装一台变压器 500kVA 10.5/400，新增施工用电配电开关柜，并带用电计量装置，将现有备料车间备用回路高压电缆(3×70)引接到新增调度室旁施工用变压器处，供施工用电。供电示意图如下:根据施工用电负荷情况对备料专供施工用电回路保护整定值进行调整，这样既保证了生产和施工用电分开接用，同时也能保证故障时能快速断开不造成相互影响。对于接施工用电所用的变压器和高压电缆，待施工结束后，高压电缆接回现有的备料车间作为备用，变压器和配电开关作为新老生产线备用，这样既能保证施工用电，也能节约技改投资。 （3）考虑到新增施工用电量小，拟定新增施工用电从现在老变压器搭接并单独加装计量装置使用。供电示意图如下： 4、确定用电负荷4.1、主要用电设备机械设备名称额定功率(kW)数 量备 注混泥土搅拌站100kW/套（配料机、搅拌机、混泥土输送泵）3 套直流焊机15×79=11857915kW/台沟通焊机15×45=6754515kW/台第 1 页 共 8 页下载后可任意编辑磨光机0.5×7...
