预应力砼箱梁滑移式钢梁模架逐孔施工工法VIP免费

预应力砼箱梁滑移式钢梁模架逐孔施工工法_第1页
1/11
预应力砼箱梁滑移式钢梁模架逐孔施工工法_第2页
2/11
预应力砼箱梁滑移式钢梁模架逐孔施工工法_第3页
3/11

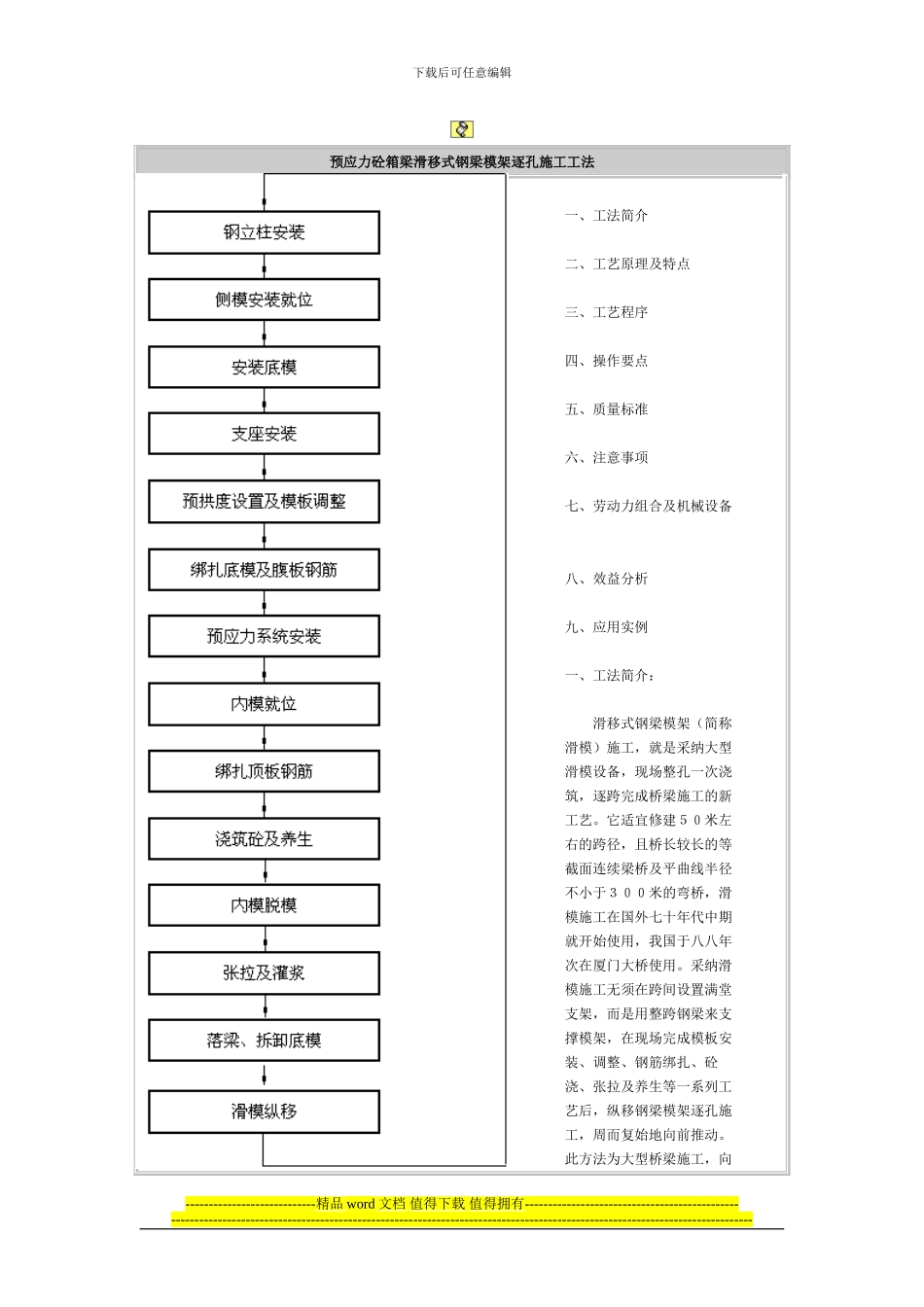

下载后可任意编辑预应力砼箱梁滑移式钢梁模架逐孔施工工法 一、工法简介 二、工艺原理及特点 三、工艺程序 四、操作要点 五、质量标准 六、注意事项 七、劳动力组合及机械设备 八、效益分析 九、应用实例 一、工法简介: 滑移式钢梁模架(简称滑模)施工,就是采纳大型滑模设备,现场整孔一次浇筑,逐跨完成桥梁施工的新工艺。它适宜修建50米左右的跨径,且桥长较长的等截面连续梁桥及平曲线半径不小于300米的弯桥,滑模施工在国外七十年代中期就开始使用,我国于八八年次在厦门大桥使用。采纳滑模施工无须在跨间设置满堂支架,而是用整跨钢梁来支撑模架,在现场完成模板安装、调整、钢筋绑扎、砼浇、张拉及养生等一系列工艺后,纵移钢梁模架逐孔施工,周而复始地向前推动。此方法为大型桥梁施工,向----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑机械化、自动化和标准化的方向迈进了成功的一步。 二、工艺原理及特点: 本工法所指的滑模,就是在设计砼的箱型梁的两侧各设置一根承重钢箱梁来支承模板,梁重和各种施工荷载,钢箱梁前后端设有导梁,用高强螺栓与钢箱梁联接,钢箱梁和导梁底部装有不锈钢带,使钢梁和导梁可在滑撬的四氟板上滑行。钢箱前端导梁支承于墩上,后端支承于已浇砼梁段的悬臂端上,中部支承在桥墩临时钢立柱上。当一跨梁段张拉完毕后,脱模卸架,由滑模上配套的液压系统和传动装置,牵引钢箱和模板纵移至下一跨。 采纳滑模施工的箱梁,由于砼土是全断面一次浇成型,因而滑模施工具有以下特点: 1、每孔仅在1/5跨径处设一道垂直施工缝,因而箱梁的整体性能好,施工时的受力状态与使用阶段相近似。 2、上部结构几何形状(即平曲线竖曲线的变化,易于调整,浇筑好的梁体平顺,线型美观。 3、模板、钢筋、混疑土及张拉等成套工艺都是在模架上完成,施工不受桥下限制,占用施工场地较少。 4、桥梁上下部可同时施工(下部只要超前3-4孔)。 5、结构简单,布束合理,节约材料。 6、工序循环,周期性强,施工方便,管理程序化,标准化,施工速度快捷,且质量易于保证。 7、施工机械化程度高,节约劳力,减轻劳动强度。 三、工艺程序:四、操作要点: (一)准备工作:...
