2017年初中物理中考电学专题VIP免费

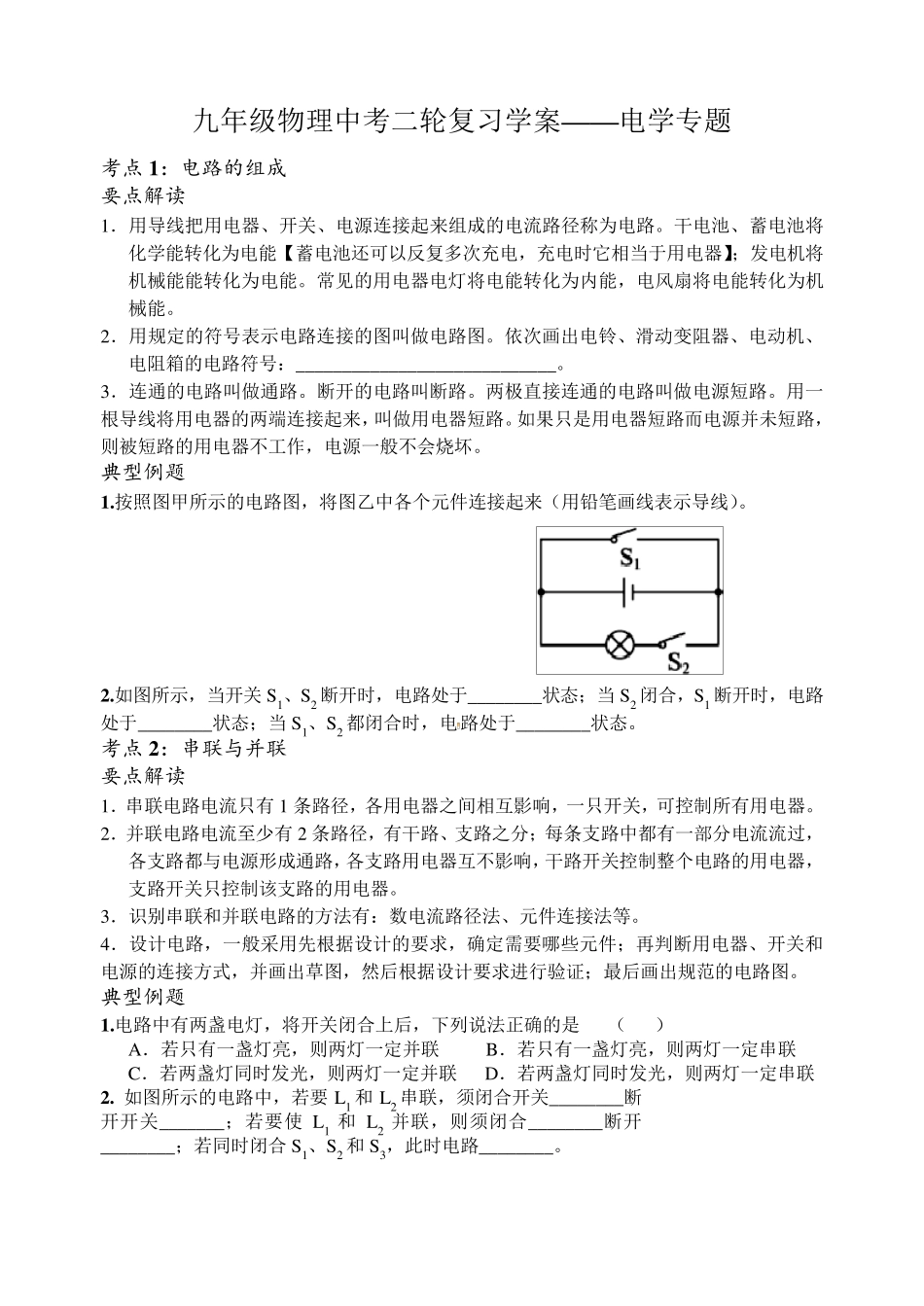

2017年初中物理中考电学专题_第1页
1/8
2017年初中物理中考电学专题_第2页
2/8
2017年初中物理中考电学专题_第3页
3/8
九年级物理中考二轮复习学案——电学专题 考点1 :电路的组成 要点解读 1.用导线把用电器、开关、电源连接起来组成的电流路径称为电路。干电池、蓄电池将化学能转化为电能【蓄电池还可以反复多次充电,充电时它相当于用电器】;发电机将机械能能转化为电能。常见的用电器电灯将电能转化为内能,电风扇将电能转化为机械能。 2.用规定的符号表示电路连接的图叫做电路图。依次画出电铃、滑动变阻器、电动机、电阻箱的电路符号:____________________________。 3.连通的电路叫做通路。断开的电路叫断路。两极直接连通的电路叫做电源短路。用一根导线将用电器的两端连接起来,叫做用电器短路。如果只是用电器短路而电源并未短路,则被短路的用电器不工作,电源一般不会烧坏。 典型例题 1 .按照图甲所示的电路图,将图乙中各个元件连接起来(用铅笔画线表示导线)。 2 .如图所示,当开关 S1、S2 断开时,电路处于________状态;当 S2 闭合,S1 断开时,电路处于________状态;当 S1、S2 都闭合时,电路处于________状态。 考点2 :串联与并联 要点解读 1.串联电路电流只有 1 条路径,各用电器之间相互影响,一只开关,可控制所有用电器。 2.并联电路电流至少有 2 条路径,有干路、支路之分;每条支路中都有一部分电流流过,各支路都与电源形成通路,各支路用电器互不影响,干路开关控制整个电路的用电器,支路开关只控制该支路的用电器。 3.识别串联和并联电路的方法有:数电流路径法、元件连接法等。 4.设计电路,一般采用先根据设计的要求,确定需要哪些元件;再判断用电器、开关和电源的连接方式,并画出草图,然后根据设计要求进行验证;最后画出规范的电路图。 典型例题 1 .电路中有两盏电灯,将开关闭合上后,下列说法正确的是 ( ) A.若只有一盏灯亮,则两灯一定并联 B.若只有一盏灯亮,则两灯一定串联 C.若两盏灯同时发光,则两灯一定并联 D.若两盏灯同时发光,则两灯一定串联 2 . 如图所示的电路中,若要 L1 和 L2 串联,须闭合开关________断开开关_______;若要使 L1 和 L2 并联,则须闭合________断开________;若同时闭合 S1、S2 和 S3,此时电路________。 考点3 :电流与电压 要点解读 1.电流的国际单位是:安(A);常用单位是:毫安(mA)、微安(µA)。1A=1000 mA。家用电白炽灯正常工作时电流大约是0.18A。 2.电流表的大量程为0--3A,分度值为0.1A;小量程为0--...
