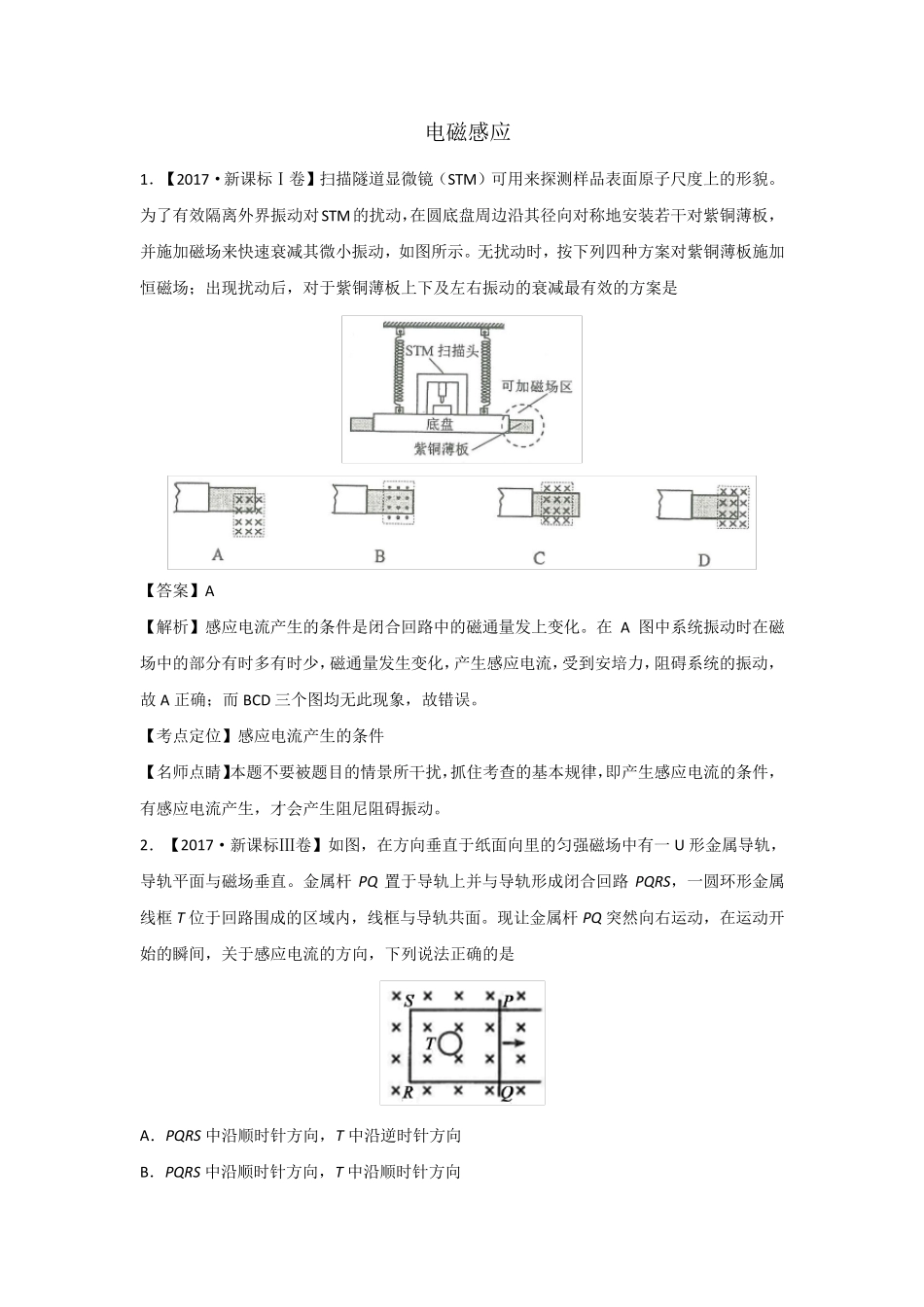

电磁感应 1．【2017·新课标Ⅰ卷】扫描隧道显微镜（STM）可用来探测样品表面原子尺度上的形貌。为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示。无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是 【答案】A 【解析】感应电流产生的条件是闭合回路中的磁通量发上变化。在 A 图中系统振动时在磁场中的部分有时多有时少，磁通量发生变化，产生感应电流，受到安培力，阻碍系统的振动，故 A 正确；而 BCD 三个图均无此现象，故错误。 【考点定位】感应电流产生的条件 【名师点睛】本题不要被题目的情景所干扰，抓住考查的基本规律，即产生感应电流的条件，有感应电流产生，才会产生阻尼阻碍振动。 2．【2017·新课标Ⅲ卷】如图，在方向垂直于纸面向里的匀强磁场中有一 U 形金属导轨，导轨平面与磁场垂直。金属杆 PQ 置于导轨上并与导轨形成闭合回路 PQRS，一圆环形金属线框 T 位于回路围成的区域内，线框与导轨共面。现让金属杆 PQ 突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是 A．PQRS 中沿顺时针方向，T 中沿逆时针方向 B．PQRS 中沿顺时针方向，T 中沿顺时针方向 C．PQRS 中沿逆时针方向，T 中沿逆时针方向 D．PQRS 中沿逆时针方向，T 中沿顺时针方向 【答案】D 【考点定位】电磁感应、右手定则、楞次定律 【名师点睛】解题关键是掌握右手定则、楞次定律判断感应电流的方向，还要理解PQRS 中感应电流产生的磁场会使T 中的磁通量变化，又会使T 中产生感应电流。 3．【2017·天津卷】如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻 R。金属棒 ab 与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下。现使磁感应强度随时间均匀减小，ab 始终保持静止，下列说法正确的是 A．ab 中的感应电流方向由 b 到 a B．ab 中的感应电流逐渐减小 C．ab 所受的安培力保持不变 D．ab 所受的静摩擦力逐渐减小 【答案】D 【解析】导体棒 ab、电阻 R、导轨构成闭合回路，磁感应强度均匀减小（ktB 为一定值），则闭合回路中的磁通量减小，根据楞次定律，可知回路中产生顺时针方向的感应电流，ab中的电流方向由 a 到 b ，故 A 错 误 ； 根 据 法 拉 第 电磁感应定律，感应...
