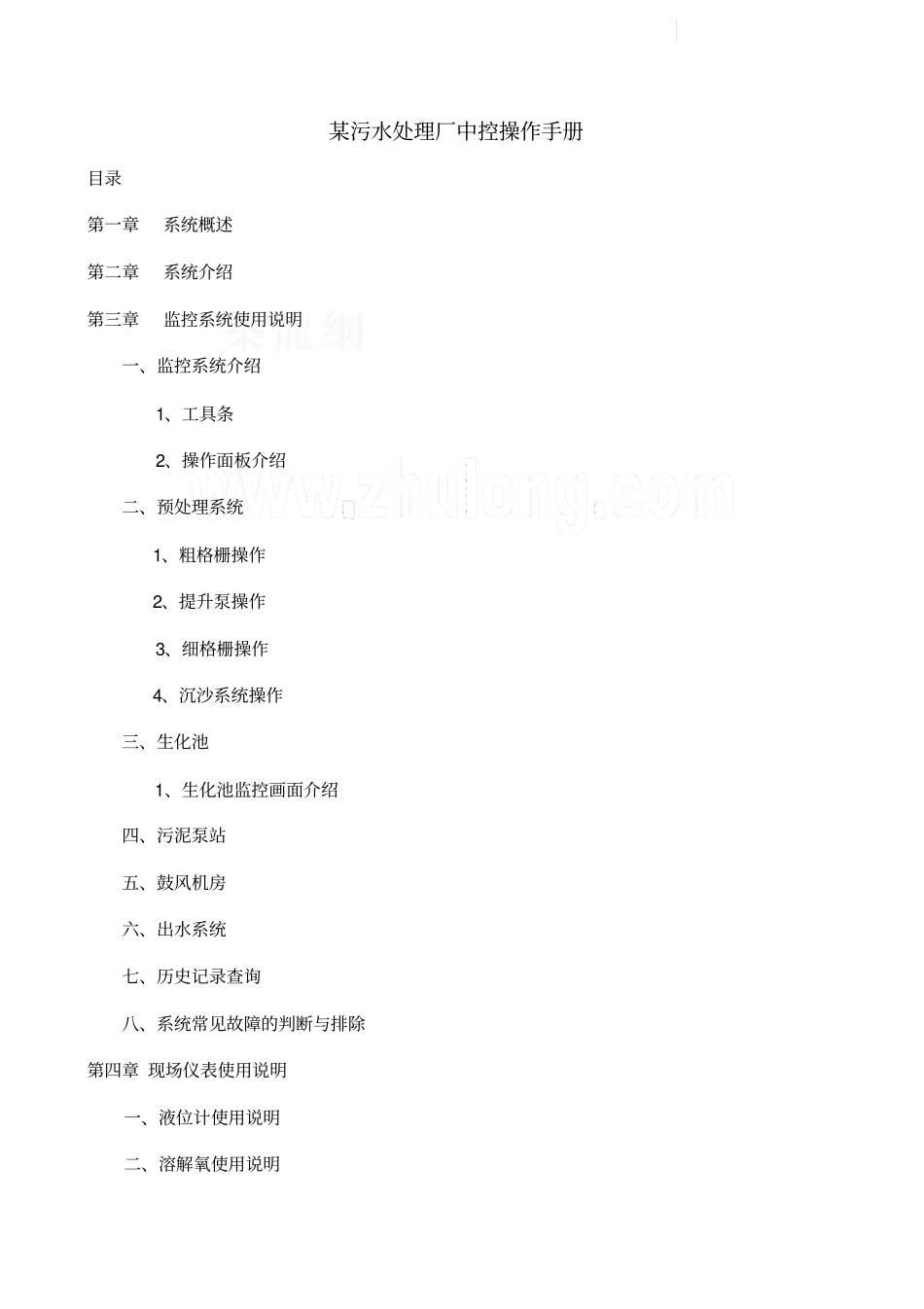

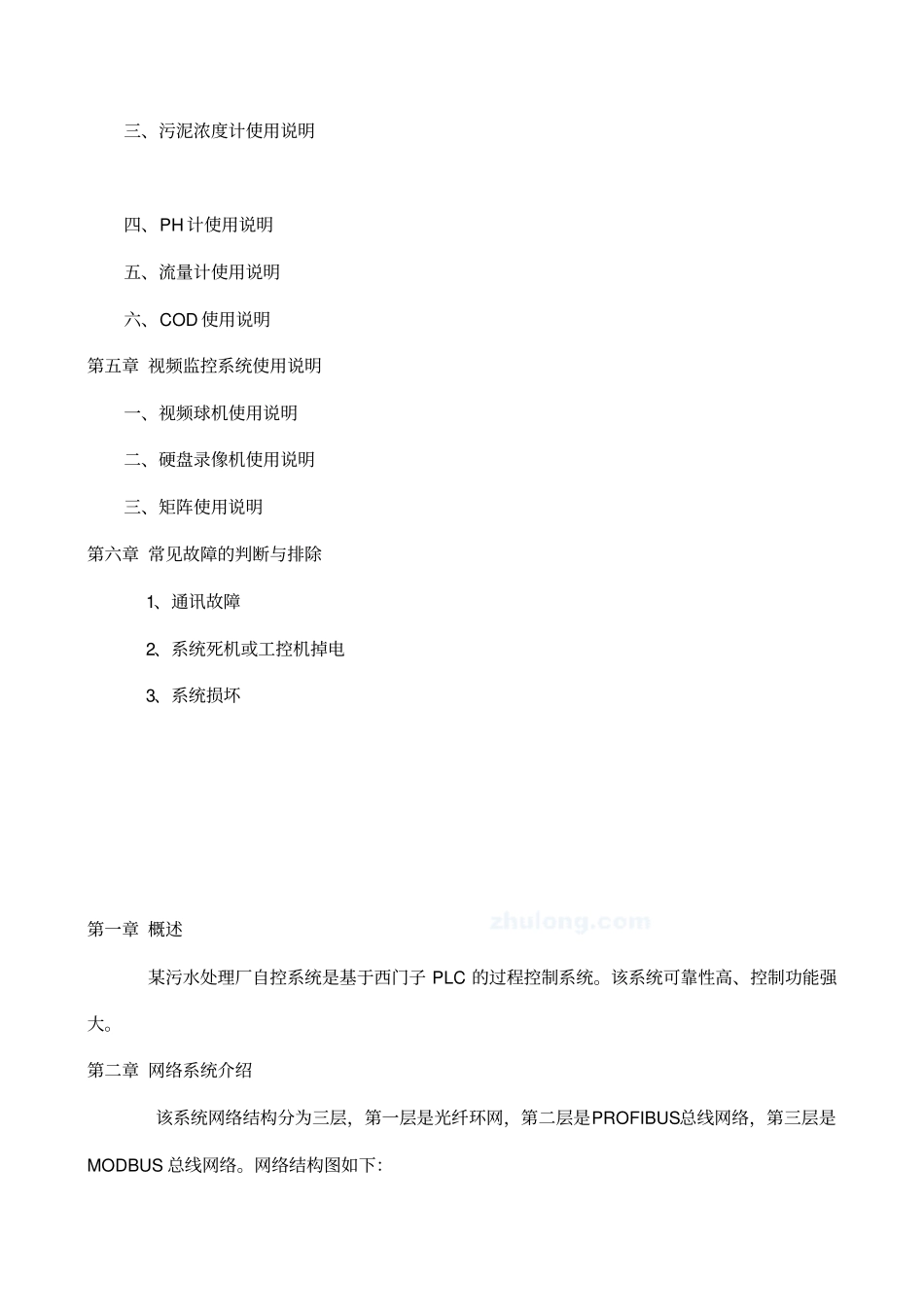

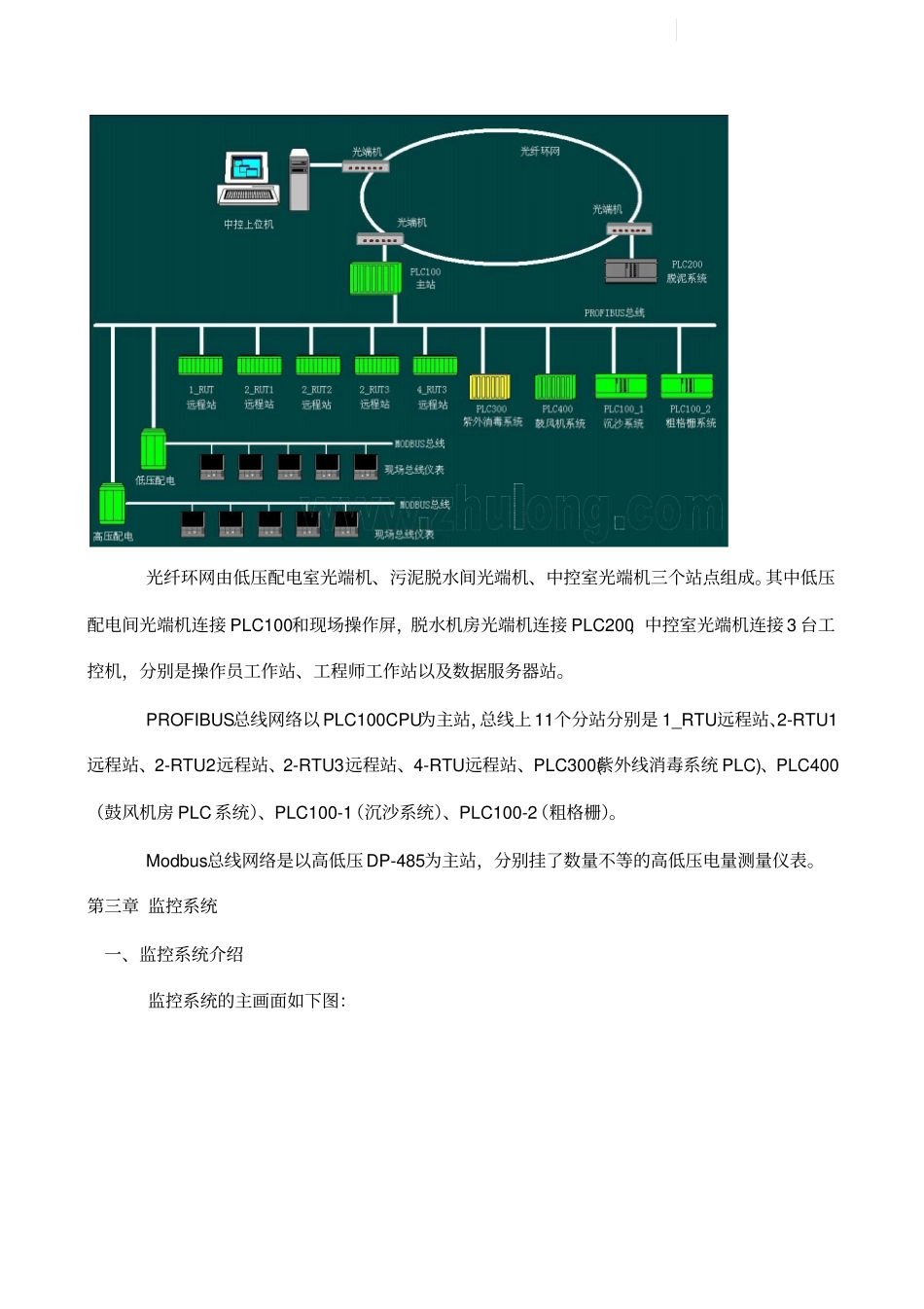

某污水处理厂中控操作手册目录第一章系统概述第二章系统介绍第三章监控系统使用说明一、监控系统介绍1、工具条2、操作面板介绍二、预处理系统1、粗格栅操作2、提升泵操作3、细格栅操作4、沉沙系统操作三、生化池1、生化池监控画面介绍四、污泥泵站五、鼓风机房六、出水系统七、历史记录查询八、系统常见故障的判断与排除第四章 现场仪表使用说明一、液位计使用说明二、溶解氧使用说明三、污泥浓度计使用说明四、PH 计使用说明五、流量计使用说明六、COD 使用说明第五章 视频监控系统使用说明一、视频球机使用说明二、硬盘录像机使用说明三、矩阵使用说明第六章 常见故障的判断与排除1、通讯故障2、系统死机或工控机掉电3、系统损坏第一章 概述某污水处理厂自控系统是基于西门子 PLC 的过程控制系统。该系统可靠性高、控制功能强大。第二章 网络系统介绍该系统网络结构分为三层，第一层是光纤环网，第二层是PROFIBUS总线网络，第三层是MODBUS 总线网络。网络结构图如下：光纤环网由低压配电室光端机、污泥脱水间光端机、中控室光端机三个站点组成。其中低压配电间光端机连接 PLC100和现场操作屏，脱水机房光端机连接 PLC200，中控室光端机连接 3 台工控机，分别是操作员工作站、工程师工作站以及数据服务器站。PROFIBUS总线网络以 PLC100CPU为主站，总线上 11个分站分别是 1_RTU远程站、2-RTU1远程站、2-RTU2远程站、2-RTU3远程站、4-RTU远程站、PLC300(紫外线消毒系统 PLC)、PLC400（鼓风机房 PLC 系统）、PLC100-1（沉沙系统）、PLC100-2（粗格栅）。Modbus总线网络是以高低压 DP-485为主站，分别挂了数量不等的高低压电量测量仪表。第三章 监控系统一、监控系统介绍监控系统的主画面如下图：主画面包括两个部分，主菜单和工具条。主菜单随着画面的切换会消失，但是工具条不会因画面的切换而改变，这样方面在监控过程中随时切换到想要查看的画面。用户可以通过主菜单画面选择需要查看的画面窗口，也可以通过工具条中的部分主要画面的菜单键来查看。1、工具条工具条入下图：工具条分为五个部分，分别是菜单栏 、报警栏、用户管理栏、声光报警栏、厂家标志与系统退出。（1）菜单栏：菜单栏里面有主要监控画面的快速切换按钮，可以方面的在画面之间切换。（2）报警窗口：报警窗口会显示当前的所有报警信息，如下图：。以提示操作人员进行相应的处理。当有新的报警出线时报警栏会弹出一条新的红色字体的报警信息，带报警解除以...
